屋顶管道跨越带护栏踏步梯台结构

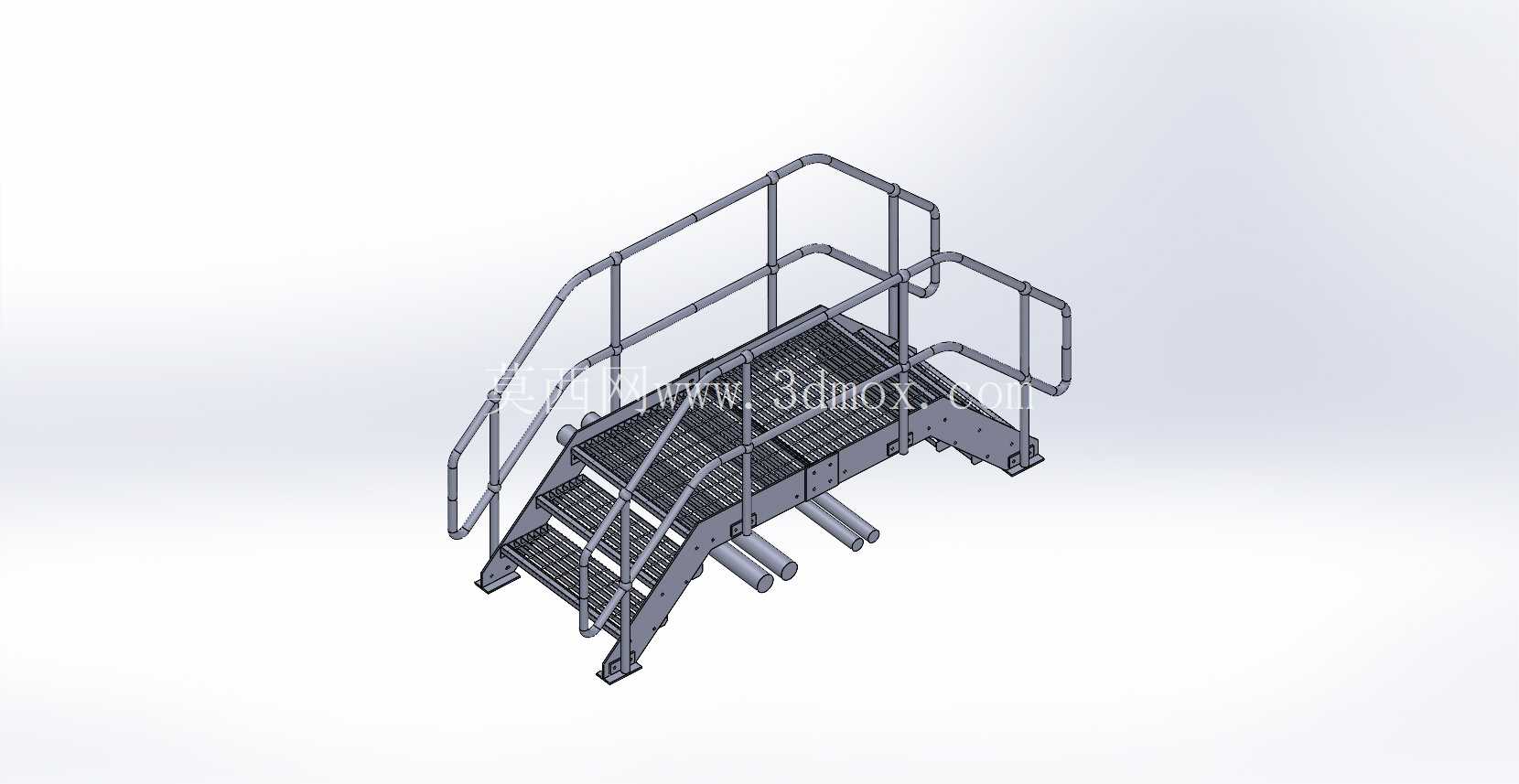

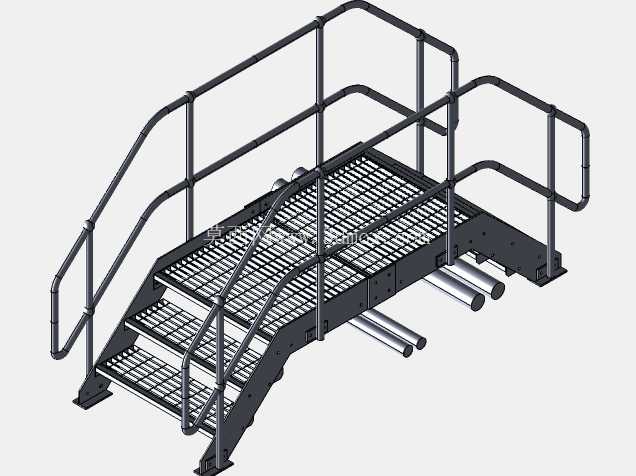

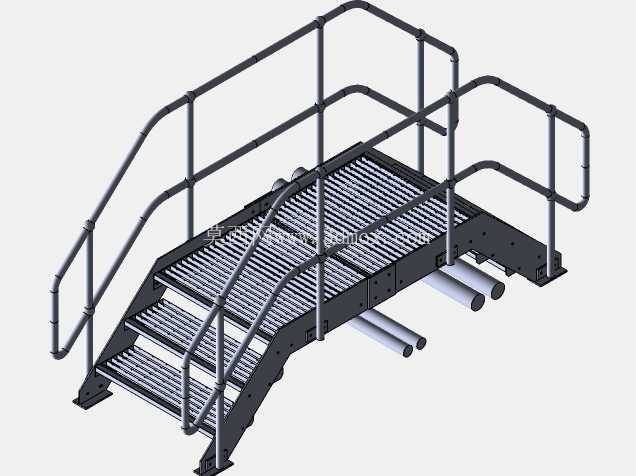

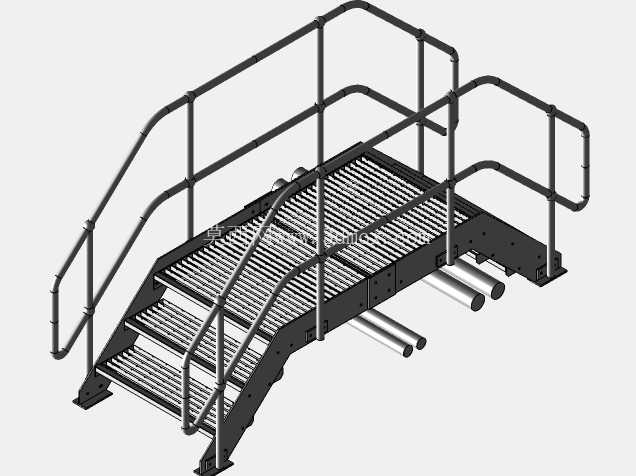

　　在工业厂区、商用建筑的屋面运维场景中，经常会遇到屋面排布的工艺管道、通风管线、消防管路阻断日常巡检通行路径的问题，常规的临时踩踏管线、搭放简易跳板的方式既存在人员滑倒跌落的安全隐患，长期踩踏也会造成管线外保温层破损、管道支架受力变形，甚至引发管线接口渗漏的故障，这类跨管踏步梯台就是针对这类场景开发的通行辅助结构。该结构整体采用型钢焊接拼装的形式，主体踏步段采用格栅板作为踏步面与平台面，格栅板的镂空结构可以避免雨天表面积水、冬季积雪结冰造成的踏步打滑，同时格栅板的自重较轻，不会给屋面防水层施加过大的局部荷载，避免长期放置造成屋面防水破损渗漏。

　　梯台两侧设置全高度的圆管护栏，护栏横杆按照人体工程学高度设置，立杆与梯台纵梁采用满焊连接，人员在上下梯段以及在平台段停留操作时，可以全程抓扶护栏，避免失足跌落。设计阶段最初考虑将纵梁拆分为三个分段，通过螺栓拼接来降低单段构件的长度，方便现场搬运，但后续核算受力后发现三分段的连接节点过多，长期承受动载的情况下节点螺栓容易出现松动，后期运维的紧固工作量较大，因此调整为两分段纵梁的结构，每个纵梁分为两段，拼接节点设置在梯段中部受力相对均匀的位置，采用高强度螺栓进行连接，既保留了拆分后方便搬运、适配屋面狭窄通道运输的优势，也减少了连接节点的数量，提升了整体结构的稳定性。

　　梯台的踏步高度按照常规民用踏步的舒适高度设置，踏步深度满足人员全脚踩踏的支撑要求，平台段的宽度足够人员在跨越管道时短暂停留，也可以临时放置小型检修工具。安装时需要注意梯台的底部支撑脚要垫设橡胶减震垫，一方面可以增大支撑脚与屋面的接触面积，降低局部压强，避免压坏屋面保护层，另一方面也可以避免金属支撑脚直接接触屋面造成防水层穿刺，同时橡胶垫的防滑性能可以避免梯台在人员通行时出现滑移偏移。梯台的跨越高度适配常规屋面工艺管道的排布高度，底部预留足够的净空，不会挤压管道的保温层，也不会影响管道自身的热胀冷缩位移，管道运维人员可以在梯台下方正常开展管道巡检、接口紧固、保温修复等作业，不会被梯台结构遮挡作业空间。

　　护栏的所有连接位置都做了圆角打磨处理，没有尖锐的焊疤凸起，避免人员通行时刮破工作服或者划伤皮肤。踏步格栅板与纵梁之间采用螺栓固定，后期如果出现格栅板磨损变形，可以单独拆卸更换，不需要整体切割更换梯段，降低后期的维护成本。该梯台除了屋面跨管场景外，也可以适配车间内地面管线跨越、设备旁临时操作踏步、仓储区域高位取货踏步等场景，只需要根据实际跨越的障碍物高度调整纵梁的分段长度与踏步数量，就可以快速适配不同的安装边界，整体结构没有复杂的异形构件，所有型材都可以采用常规的型钢下料加工，不需要开模定制，加工成本较低，现场安装不需要大型吊装设备，两名运维人员就可以完成拼接安装与位置调整。
