中柱式镂空踏步螺旋楼梯结构设计

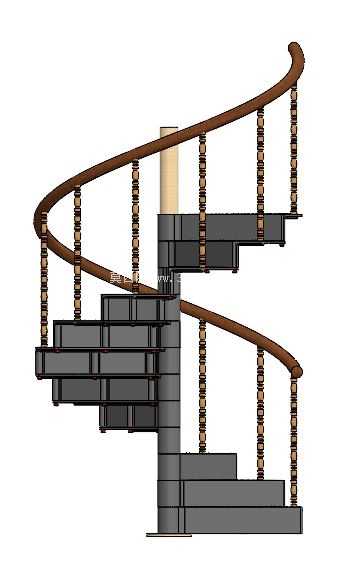

　　这款中柱式螺旋楼梯的三维结构，核心围绕小空间竖向交通需求搭建，在民用loft夹层、工业设备操作平台、小型商业空间的竖向连通场景中，这类结构相比直跑楼梯能节省60%以上的水平投影面积，适配层高2.8米到3.6米的常规竖向落差场景，安装时仅需固定底部地面基座与顶部楼层衔接点，不需要额外搭建侧向承重墙体，对原有建筑结构的荷载要求更低。从结构受力逻辑来看，整梯的承重核心为中心圆柱立柱，所有踏步板的内侧端通过螺栓紧固件与中心柱的分段连接法兰固定，踏步外侧通过沿螺旋轨迹排布的竖向栏杆与顶部弧形扶手形成侧向围护，同时栏杆底部与踏步外侧边缘的预留安装孔刚性连接，形成整体受力框架，避免踏步单侧受力产生的形变。

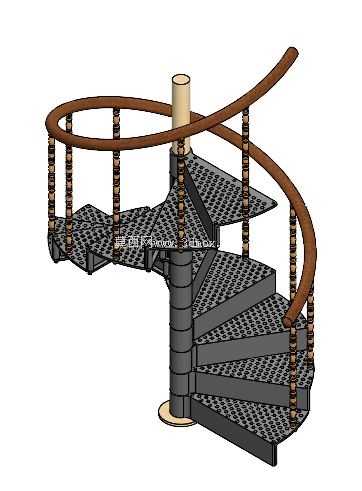

　　踏步板采用镂空网孔结构设计，并非单纯为了视觉轻量化，实际工程应用中，镂空结构可以减少踏步表面积灰、积水，在户外或者工业车间场景下，不会因为踏步表面留存杂物、液体导致打滑，同时网孔结构能降低整梯的风阻，在半开放的露台、设备平台安装时，强风环境下结构所受侧向风压比实心踏步结构低40%左右，网孔的孔径控制在10mm以内，既满足透风透水的需求，也能避免常规鞋跟、小工具卡入孔隙的使用风险。

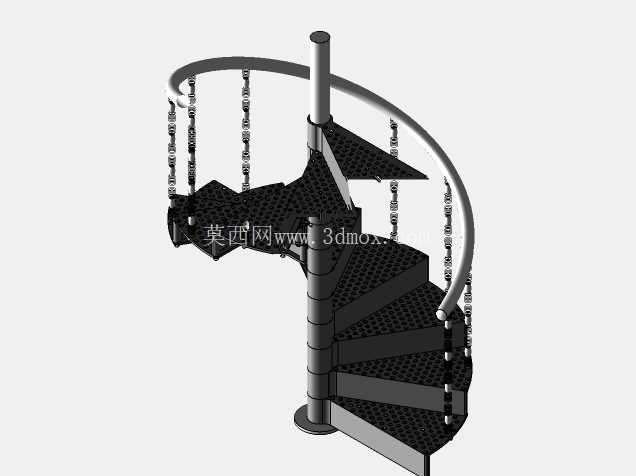

　　中心立柱采用分段式套筒拼接结构，每段立柱对应2-3级踏步的安装高度，现场安装时不需要大型吊装设备，两名安装人员即可逐层拼接固定，立柱底部设置圆形承重底盘，底盘上预留4个膨胀螺栓安装孔，适配混凝土、钢结构楼板的固定需求，底盘与立柱之间设置加强筋板，抵消踏步传递的偏心荷载，避免长期使用后立柱底部出现倾斜偏移。弧形扶手采用连续弯曲的成型结构，沿螺旋上升轨迹贴合栏杆顶部安装，扶手的截面为圆形，直径控制在45mm，符合人体工程学抓握尺寸，栏杆柱沿扶手螺旋轨迹等距排布，每根栏杆柱与踏步外侧的安装位一一对应，栏杆柱之间的净间距控制在110mm以内，满足民用建筑防护栏杆的安全间距要求，避免儿童从栏杆间隙钻出的安全隐患。

　　从安装边界来看，整梯的水平投影为直径1.6米的正圆形，安装时需要预留的最小洞口尺寸为1.7米见方，踏步的有效通行宽度为600mm，满足单人携带常规工具通行的需求，每级踏步的高度控制在180mm，踏步外侧的踏面深度为220mm，内侧踏面深度不小于80mm，符合螺旋楼梯的人体工程学踏步尺寸要求，避免上下楼时出现踏空、磕碰的情况。设计过程中，所有连接节点都做了通用化适配，踏步板、栏杆柱、扶手段都采用标准化参数建模，调整层高参数时，仅需增减踏步数量、调整中心柱分段长度、重新生成螺旋扶手轨迹即可快速衍生不同层高的适配型号，不需要重新搭建整体结构框架，大幅提升同系列产品的设计迭代效率。结构受力校核阶段，针对每级踏步施加1.5kN的均布荷载，模拟单人携带重物站立的工况，中心柱的最大形变位移控制在0.2mm以内，踏步板的最大下挠量不超过0.5mm，满足常规民用与轻型工业场景的承重要求，所有连接螺栓都采用标准M8内六角紧固件，市场通用性强，后期维护更换不需要定制特殊配件。
