开口式防松垫圈锁止紧固结构设计

　　在流体控制、工业管路装配、动力设备连接等场景中，螺纹副的防松失效一直是结构设计环节需要重点规避的问题，尤其是减压阀这类长期承受介质压力波动、设备运行振动的阀类组件，连接部位的紧固件一旦出现松脱，轻则引发介质泄漏，重则导致整套管路系统压力失稳，引发生产安全隐患。这款开口式垫圈锁的设计，正是针对螺纹连接副在振动、交变载荷工况下的防松需求开发，区别于常规平垫圈仅起到增大承压面作用的设计，该零件通过开口结构的弹性形变与锁止咬合特性，实现对螺栓螺母副的径向与轴向双重锁止。

　　从实际应用场景来看，这类垫圈锁常被用在减压阀的阀盖连接、调压机构紧固件装配、仪表管路接头固定等位置，这类安装位置往往空间紧凑，无法额外加装双螺母、开口销等占用空间较大的防松结构，同时还要满足定期拆解维护的需求，不能采用点焊、铆接这类不可拆卸的防松方案。设计初期首先要匹配对应螺栓的公称直径，确定垫圈的内孔尺寸要比螺栓大径留出0.2-0.5mm的装配间隙，避免安装时出现卡滞，同时垫圈的外径要比配套螺母的对边尺寸小1-2mm，保证螺母承压面可以完全覆盖垫圈端面，不会出现压偏导致的局部应力集中。

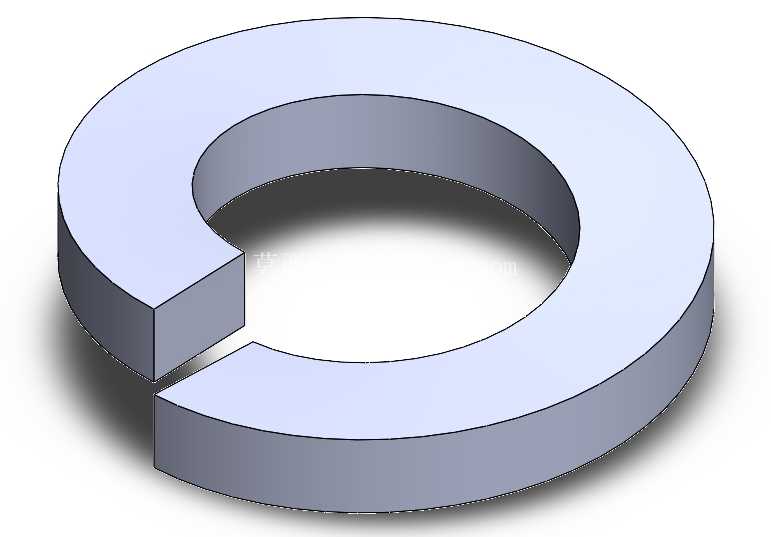

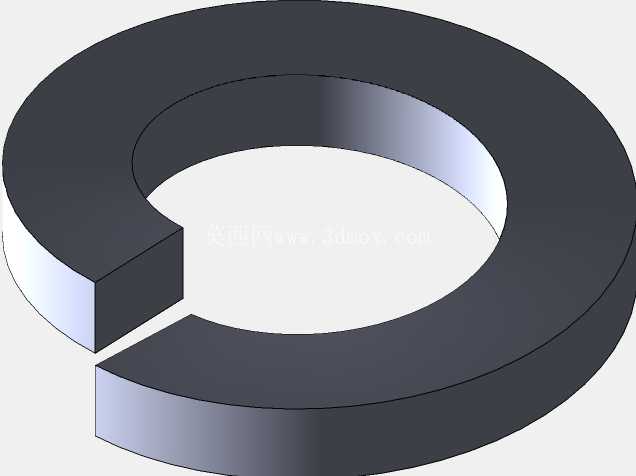

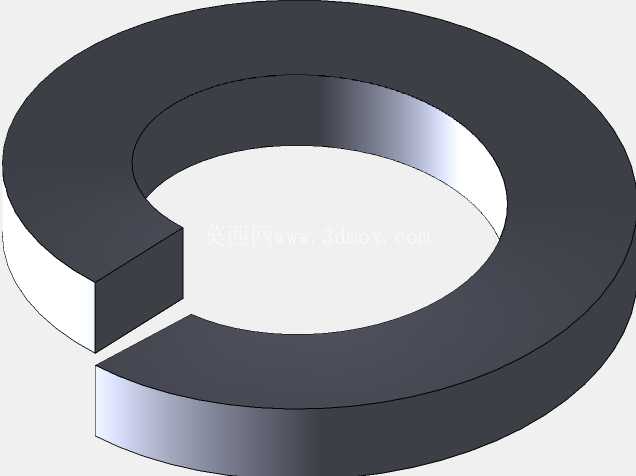

　　结构设计上，开口处的切口采用直切式结构，切口宽度控制在1.5-2倍的垫圈厚度，这个尺寸区间既可以保证垫圈在装配时具备足够的弹性形变空间，在螺母拧紧过程中开口处可以产生微量的径向收缩，抱紧螺栓螺杆的外螺纹表面，形成径向的摩擦锁止力，同时又不会因为切口过宽导致垫圈整体的承压强度不足，在长期压紧状态下出现结构断裂。垫圈的厚度设计需要结合配套螺栓的强度等级匹配，比如配套8.8级螺栓时，垫圈厚度选取螺栓公称直径的0.15-0.2倍，保证在螺栓达到额定拧紧力矩时，垫圈自身的压缩形变处于弹性区间内，不会发生塑性变形导致防松性能衰减。

　　从安装边界来看，这类垫圈锁对安装面的平面度有一定要求，支撑面的平面度公差需要控制在0.1mm以内，避免因为安装面倾斜导致垫圈受力不均，出现局部应力过大导致的早期失效。安装时不需要额外的专用工具，按照常规平垫圈的装配方式放置在螺母与被连接件之间即可，拧紧过程中要注意对中，避免垫圈出现偏斜，当螺母达到额定拧紧力矩后，垫圈开口处的弹性反力会持续作用在螺纹副上，抵消振动工况下螺纹副之间出现的相对转动趋势。和常规的弹簧垫圈相比，这款垫圈锁的整体接触面积更大，单位面积的压应力更小，不会在被连接件表面压出明显的压痕，更适合用在有色金属、工程塑料这类材质较软的被连接件表面，同时开口结构的锁止力分布更均匀，不会出现弹簧垫圈常见的开口处刮伤被连接件表面、甚至在长期振动下开口断裂的问题。

　　在建模过程中，需要重点关注开口处的棱边倒角处理，所有锐边都要做0.2mm的倒钝处理，避免安装过程中锐边划伤操作人员，同时也防止锐边在压紧过程中产生应力集中点，影响零件的疲劳寿命。垫圈的两个端面要保证平行度公差在0.05mm以内，确保拧紧后整个承压面受力均匀，不会出现偏载。针对不同的使用工况，还可以通过调整开口的宽度、垫圈的厚度来适配不同的防松力需求，比如在振动幅度更大的动力设备管路中，可以适当增加垫圈厚度、缩小开口宽度，提升整体的锁止刚度；而在需要频繁拆解维护的仪表连接位置，可以适当减小垫圈厚度、增大开口宽度，降低装配和拆解时的操作力度，同时保证多次重复使用后依然具备稳定的防松性能。这类零件虽然结构简单，但是在整套阀类设备的可靠性设计中占据着重要位置，往往一个小尺寸紧固件的失效，就会导致整套设备的停机检修，因此在设计过程中需要充分结合实际工况的载荷特性、安装空间、维护需求来确定各项尺寸参数，不能直接照搬通用标准件的尺寸，要针对具体的使用场景做适配性调整，才能保证零件在全生命周期内稳定发挥作用。
