户外庭院拱形铁艺遮阳凉棚结构设计

　　这款户外铁艺凉棚的设计，核心围绕庭院户外场景的实际使用需求展开，区别于普通简易遮阳架，整体采用拱形顶的受力结构，在户外抗风、承重层面做了针对性的结构优化。日常使用中，这类凉棚主要承担庭院休憩区遮阳挡雨的功能，可搭配爬藤植物形成自然景观遮蔽，也可加装透明耐力板作为固定防雨顶棚，适配私家庭院、民宿户外区、商业街区外摆区等多种户外场景。

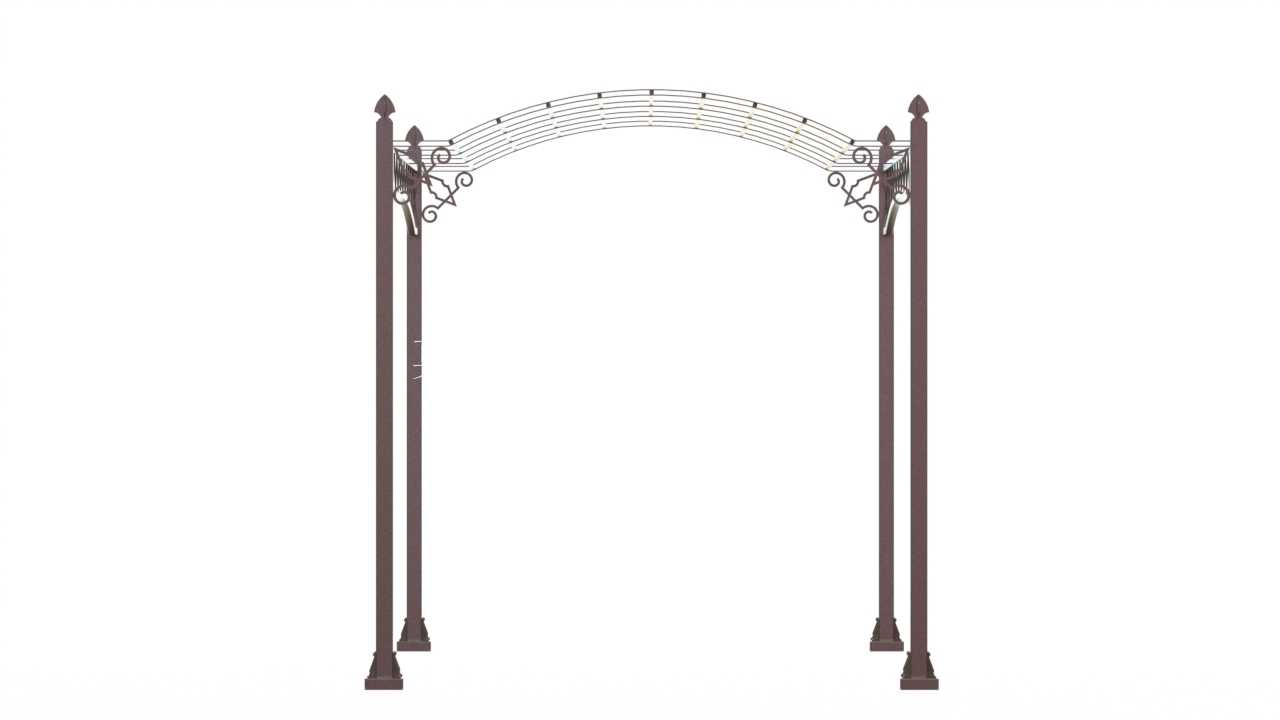

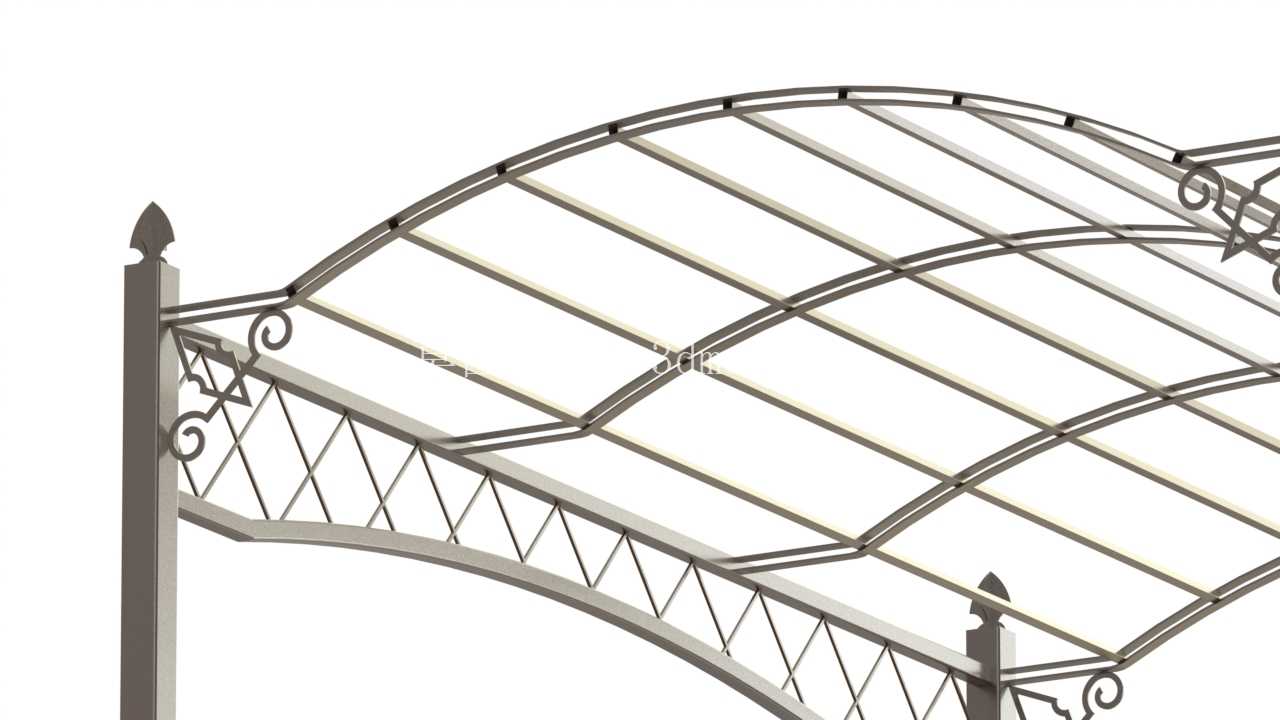

　　从结构设计逻辑来看，顶部拱形主肋采用连续弯弧成型的金属型材，相邻主肋之间通过横向连接杆件做刚性连接，形成稳定的网格状顶面框架，这种排布方式一方面可以分散顶部荷载，避免积雪、强风带来的局部应力集中，另一方面也为后续铺装面板或者牵引爬藤提供了均匀的受力支点。侧面支撑立柱顶端做了尖顶装饰造型，立柱与顶架衔接的位置加装了卷曲铁艺装饰件，在保证结构连接强度的同时，兼顾了户外景观设施的装饰属性，不会像工业用钢结构棚那样生硬突兀。

　　尺寸层面，整体长度控制在3400毫米，宽度2600毫米，总高度2700毫米，这个尺寸边界刚好适配常规家庭庭院的休憩区范围，安装时不需要占用过大的场地面积，同时2700毫米的净高可以保证成年人在棚下活动不会产生压抑感，也能适配常规户外桌椅、休闲沙发的摆放高度，不会出现家具过高蹭到顶架的问题。安装边界上，立柱底部需要做预埋或者膨胀螺栓固定，单根立柱的固定点位需要预留不小于300*300毫米的硬化基础面，保证整体结构的抗倾覆能力，顶架边缘超出立柱外侧的悬挑尺寸控制在合理范围，既可以扩大遮阳遮蔽的范围，也不会因为悬挑过长导致结构受力失衡。

　　细节设计上，所有杆件的连接节点都采用满焊后打磨处理的工艺，避免尖锐毛刺外露，户外使用场景下，焊接位置做了防锈处理的预留设计，后续做表面喷塑或者镀锌处理时可以保证涂层覆盖完整，延长户外使用寿命。顶面的杆件间距经过反复调整，既不会因为间距过大导致面板铺装时出现下垂变形，也不会因为间距过小造成材料浪费、增加整体结构自重。侧面的装饰铁艺件并非纯装饰用途，其造型同时兼顾了立柱与顶架之间的斜向支撑作用，相当于在直角连接位置增加了三角形加强结构，提升了整体框架的抗侧移能力，遇到强风天气时可以减少框架的晃动幅度。

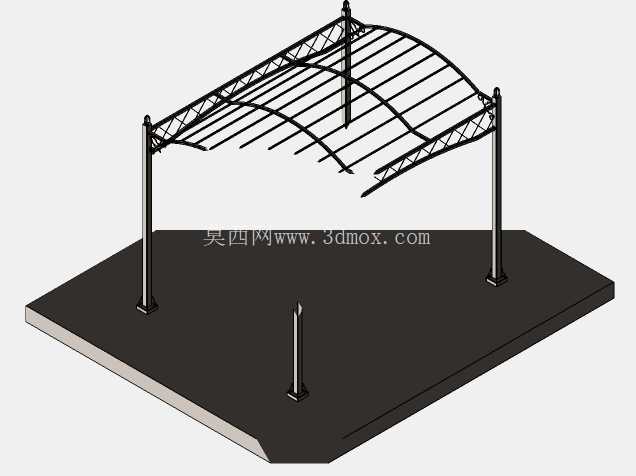

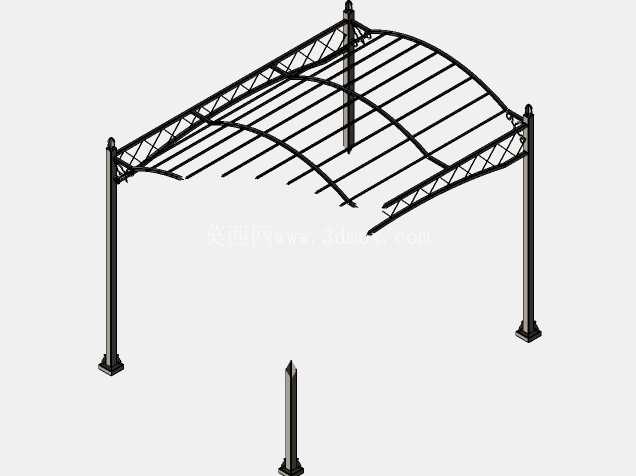

　　在实际选型应用中，这款凉棚的结构参数可以根据场地实际尺寸做等比例缩放调整，主肋型材的规格可以根据当地的风雪荷载值做对应调整，比如常年积雪较厚的区域可以适当加厚主肋型材的壁厚，风力较大的沿海区域可以加密横向连接杆件的排布密度，同时增加立柱与基础的固定点位数量。不同于批量生产的成品凉棚，这个三维结构模型完整还原了每一处杆件的连接关系与造型细节，结构设计人员可以直接在此基础上调整参数生成适配不同场景的施工图纸，不需要从零开始搭建框架，也能避免常规建模中容易忽略的节点干涉问题，比如装饰件与主肋的连接位置、杆件交叉处的间隙预留等细节都做了精准的对位处理，生产加工时可以直接提取杆件的下料尺寸与弯弧参数，减少现场调整的工作量。
