小型运输拖车结构设计三维图纸

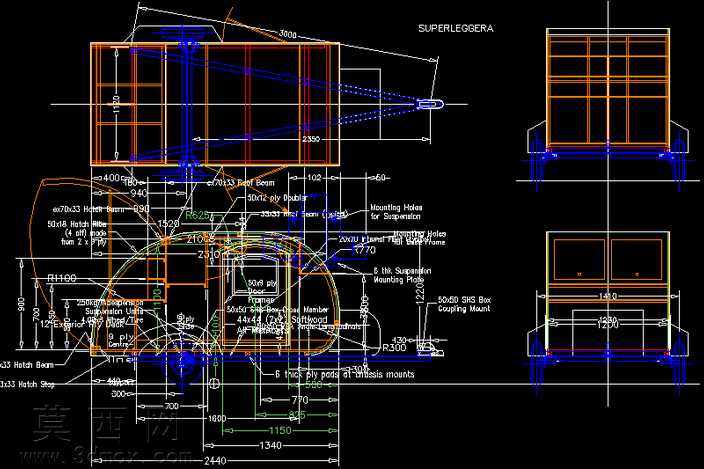

本套拖车设计图纸围绕小型货运拖挂使用场景开展结构设计，整体建模过程严格遵循机械制图规范，先通过基准面定位搭建拖车的主承载框架，以矩形型钢作为主纵梁与横梁的基础型材，通过拉伸、切除等建模特征完成框架的主体轮廓搭建，精准预留出悬架安装位、牵引连接位、箱体固定位的装配间隙。建模过程中对车架的受力节点做了结构强化设计，在牵引销连接区域、轮轴安装区域添加了加强筋结构，通过装配约束完成轮轴、悬架、牵引机构的虚拟装配，验证各部件之间的运动干涉情况，确保拖行转向过程中各部件不会发生碰撞。图纸完整呈现了拖车的三视图布局，俯视图清晰标注了车架的长宽尺寸、各横梁的排布间距、牵引臂的延伸长度与连接角度，侧视图标注了车架离地高度、轮轴安装位置、悬架的工作行程范围，正视图标注了车架的宽度尺寸、轮距参数、箱体安装的边界尺寸。设计过程中兼顾了轻量化与结构强度，主框架采用镂空的格栅式结构设计，在保证承载能力的前提下降低整体自重，牵引机构采用标准的球形拖挂连接结构，适配多数民用车辆的后拖挂接口，悬架部分采用钢板弹簧减震结构，能够缓冲非铺装路面行驶时的颠簸冲击，提升拖行过程的稳定性。图纸中对各安装孔位的孔径、孔距都做了精准的尺寸标注，对焊接连接的区域标注了焊接工艺要求，所有非标准件都通过参数化建模完成，可根据实际使用需求调整车架的长宽尺寸、承载吨位参数，适配不同的货运使用场景。建模完成后通过软件的质量属性测算功能，核算了车架的整体重量与重心位置，确保拖行过程中重心处于合理区间，不会出现高速行驶摆头、制动甩尾的安全隐患，同时对各连接螺栓的规格做了匹配选型，保证连接强度满足额定承载要求。
