手推式磁力铁屑清扫捡拾工具结构

　　在机械加工车间的日常运维场景里，地面散落的铁屑、钢钉、冲压边角料一直是现场管理的痛点——这类尖锐含铁杂物不仅容易扎破作业人员的劳保鞋、造成穿刺伤害，混入转运物料后还会划伤加工面、卡入设备传动缝隙引发故障，传统的扫帚清扫很难彻底清理嵌在地面缝隙、环氧地坪纹理里的细小铁屑，人工捡拾效率极低且存在划伤风险，这款手推式磁力清扫工具正是针对这类场景开发的地面清洁工装。

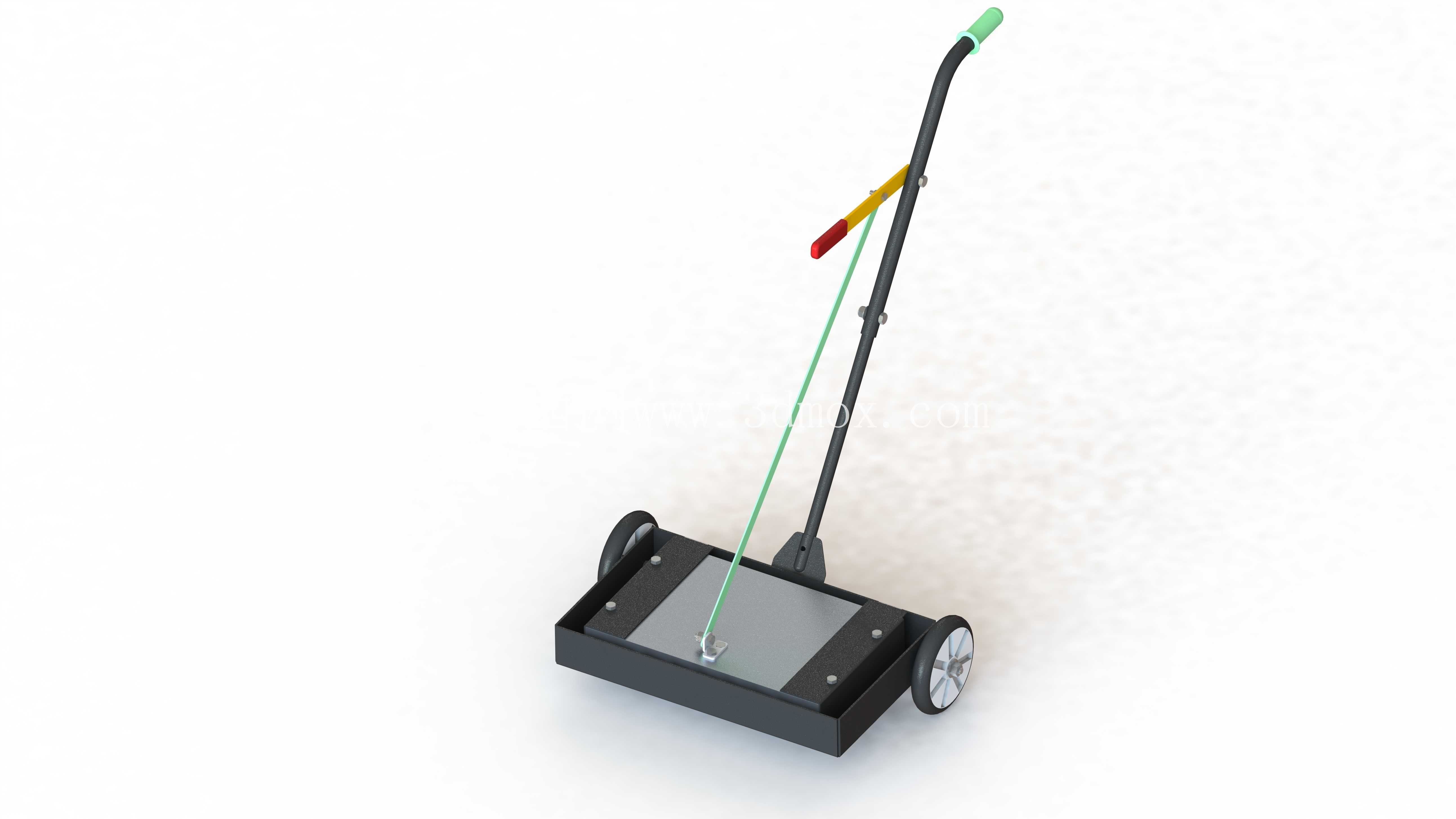

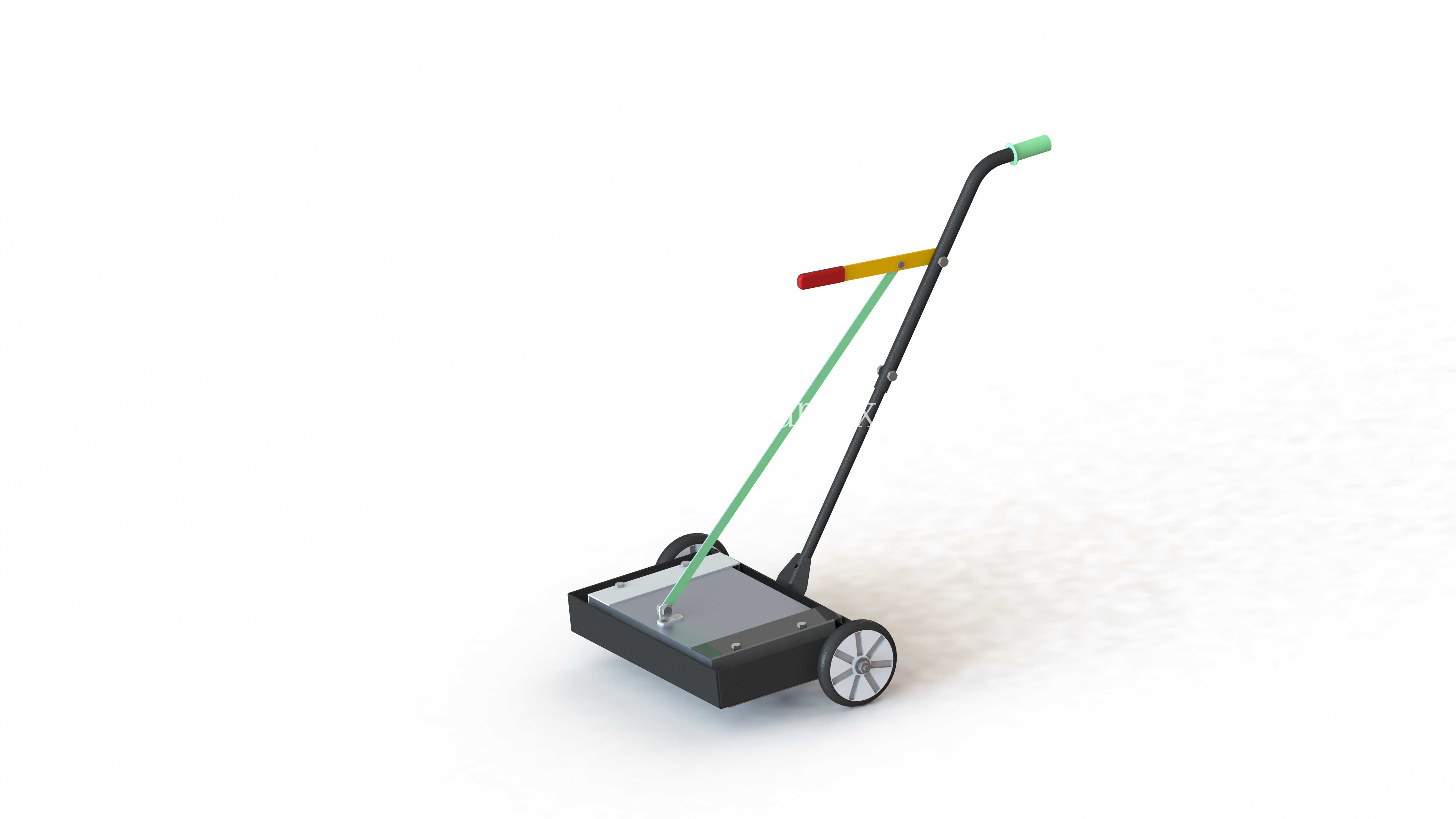

　　从结构设计逻辑来看，整机采用手推小车式布局，底部磁吸工作单元为核心功能模块，设计额定拾捡能力不低于6公斤，可覆盖常规机加车间日常产生的铁屑、销钉、小尺寸冲压废料的拾捡需求。磁吸单元底部与地面预留3-5mm的工作间隙，既避免推行过程中剐蹭地面造成地坪磨损，也能保证磁力线有效覆盖地面散落的铁磁杂物，不会因为间隙过大削弱磁吸效果。底盘两侧配置两个实心橡胶脚轮，轮轴采用耐磨衬套结构，无需额外润滑即可适应车间地面的切削液、油污环境，脚轮的安装高度可通过支架上的调节槽微调，适配不同粗糙度的地面工况，比如水泥地面可适当调高间隙避免卡滞，环氧地坪可调低间隙提升拾捡精度。

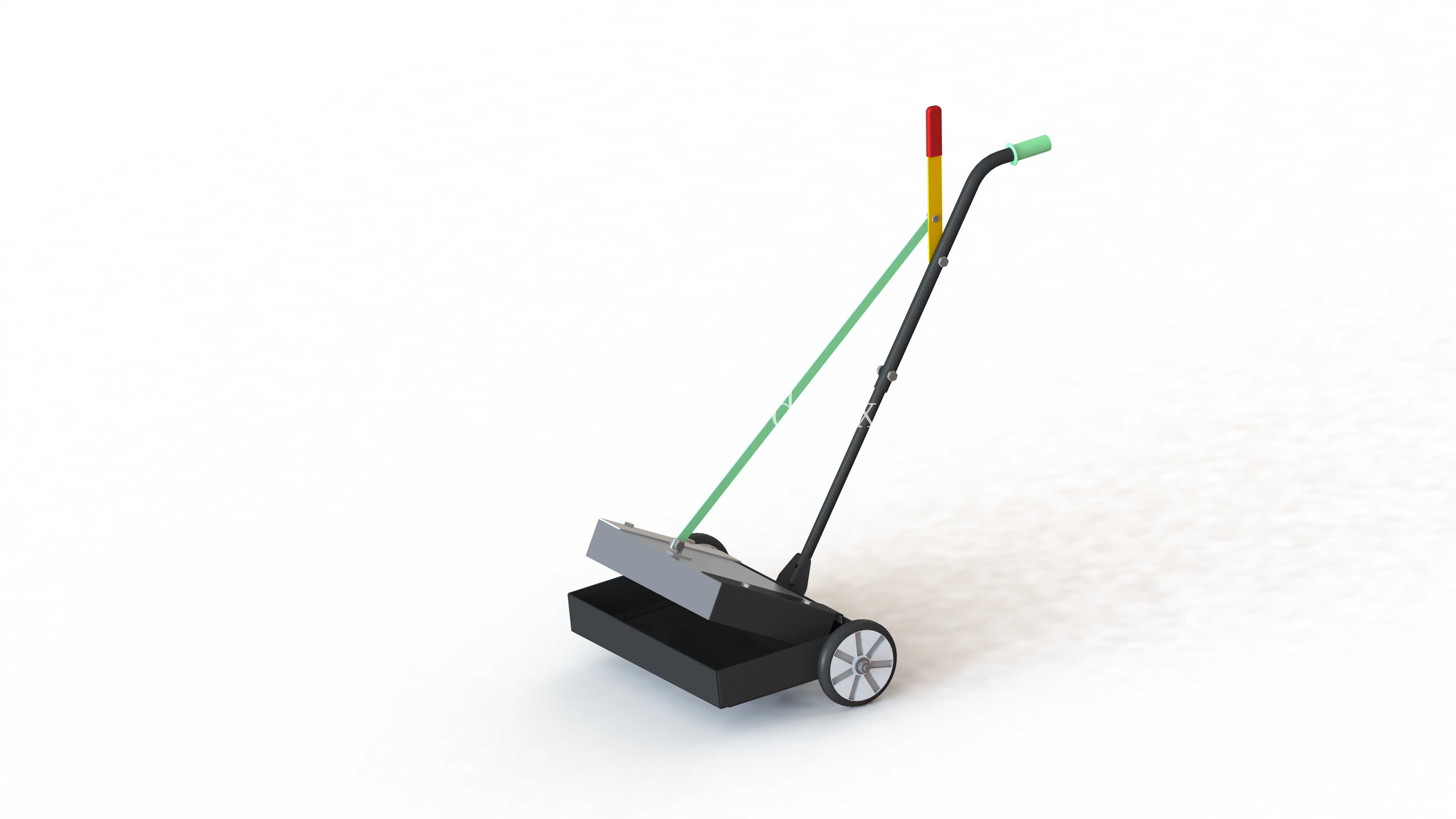

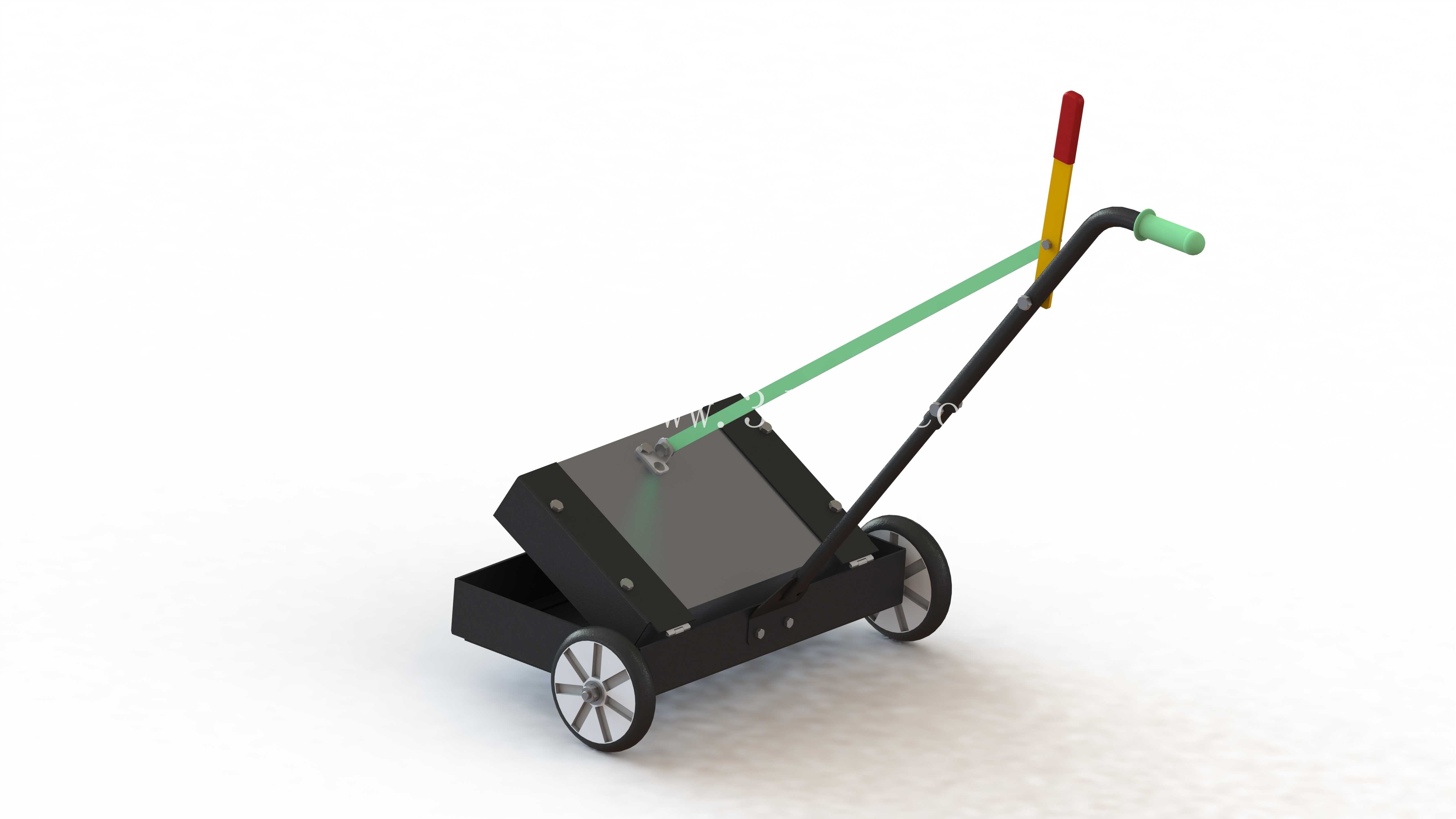

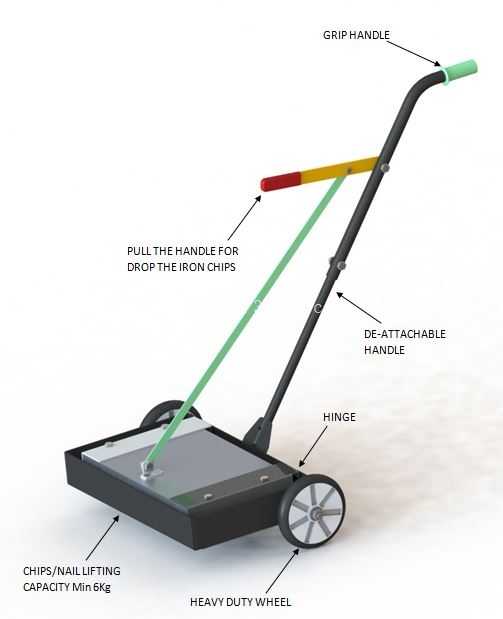

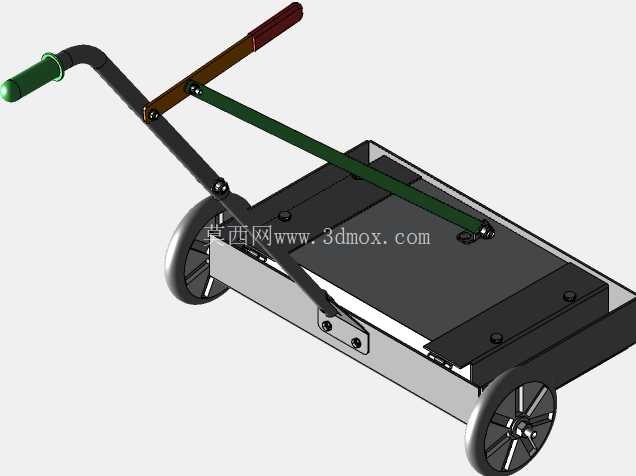

　　操作端的扶手采用分段式可拆卸设计，上段为握持手柄，包裹防滑橡塑套，适配不同身高作业人员的推行握持角度，扶手与底盘的连接位置设置铰链转轴，可实现扶手的折叠收纳，闲置时可贴靠墙面存放，减少仓储占用空间。扶手中段设置卸铁操作拉杆，拉杆通过刚性连杆连接到底部磁吸单元的磁钢升降机构，正常拾捡作业时，磁钢处于低位工作位，磁力线穿透底盘不锈钢面板吸附地面铁屑；当需要卸除吸附的杂物时，向上扳动拉杆即可带动磁钢抬升，此时面板处的磁力快速衰减，吸附的铁屑会自动脱落到指定的废料收集容器内，全程无需人工接触尖锐铁屑，避免清理过程中造成划伤。

　　整机的受力结构做了针对性强化，底盘采用1.5mm厚的冷轧钢板折弯成型，边缘做圆弧包边处理，没有尖锐外露棱角，避免推行过程中刮碰到车间内的设备柜体、物料箱。扶手与底盘的连接位置设置三角加强筋，可承受推行时的侧向推力，不会因为受力不均出现焊缝开裂、扶手变形的问题。磁钢单元采用钕铁硼永磁材料，无需外接电源即可持续产生磁力，不存在电池续航、线缆拖拽的问题，适合车间内大范围移动作业，相比电磁式拾捡工具使用场景更灵活，也没有断电失磁导致杂物掉落的风险。

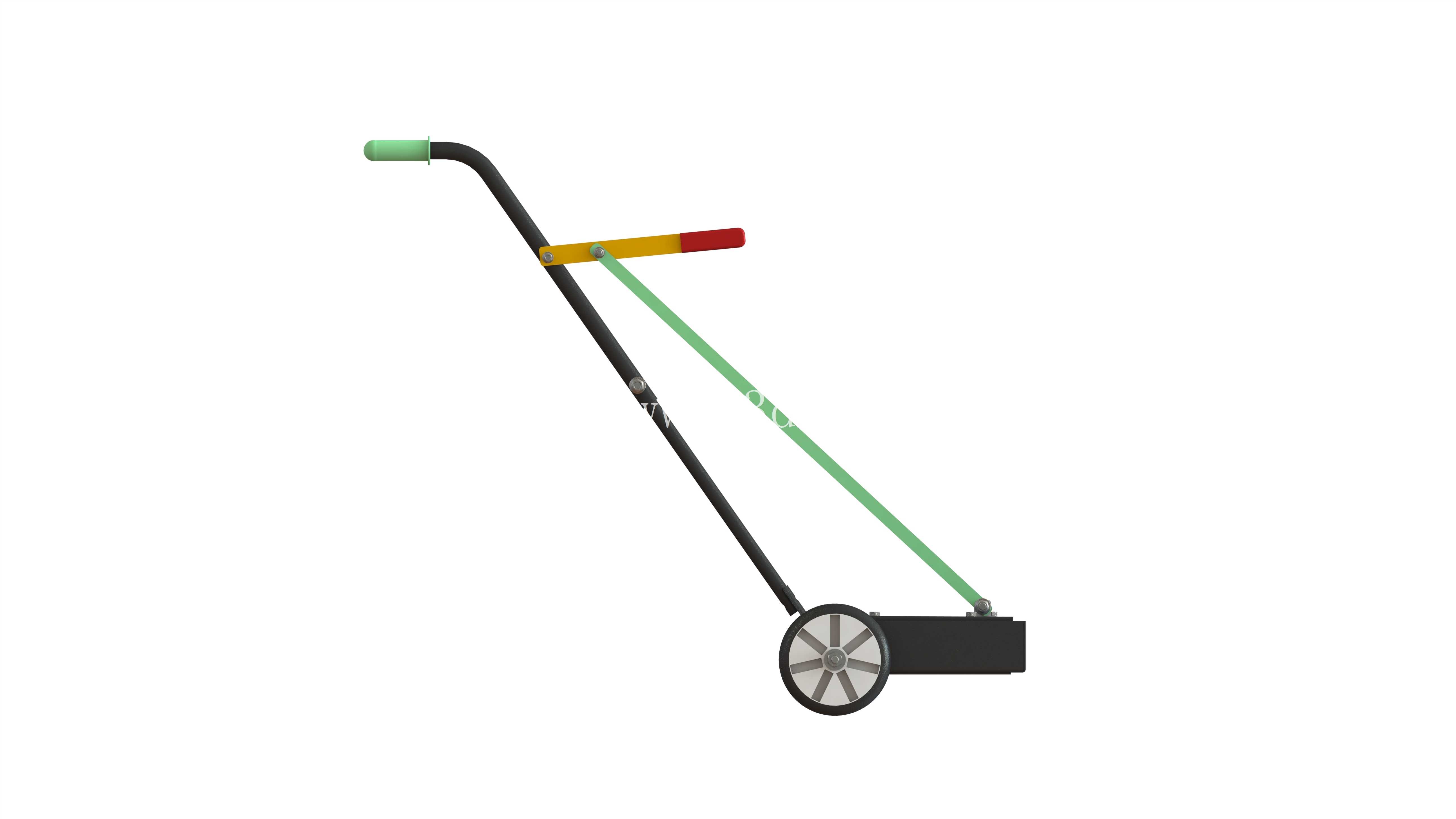

　　从安装边界来看，整机工作状态下的宽度控制在400mm以内，可轻松通过设备之间的狭窄检修通道，长度方向不含扶手的底盘尺寸为500mm左右，转向半径小于0.8m，单人即可灵活操控，在货架底部、机床台座周边等狭窄区域也能顺利完成清扫作业。扶手展开后的总高度约为1.1m，符合人体工程学推行高度，作业人员无需弯腰即可完成操作，长时间作业也不会产生过度的腰部疲劳。

　　在实际使用场景中，这款工具除了常规机加车间的地面清扫，还可用于五金仓库地面的螺钉、螺母捡拾，焊接工位的焊渣、焊丝头清理，以及维修现场拆卸后散落的垫圈、销钉等小尺寸铁磁零件的快速收集，相比传统清扫方式，清理效率可提升4倍以上，且能彻底清理扫帚无法扫净的细小铁屑，大幅降低现场杂物带来的安全隐患。设计过程中充分考虑了车间的复杂工况，所有外露金属件都做了喷塑防锈处理，可抵御切削液、润滑油的腐蚀，转动部位都设置了防尘密封结构，避免铁屑进入转动缝隙造成卡滞，整机无易损易耗件，日常仅需定期清理脚轮缠绕的铁屑即可正常使用，维护成本极低。
