TEAC开放式金属外壳盒式磁带结构复刻

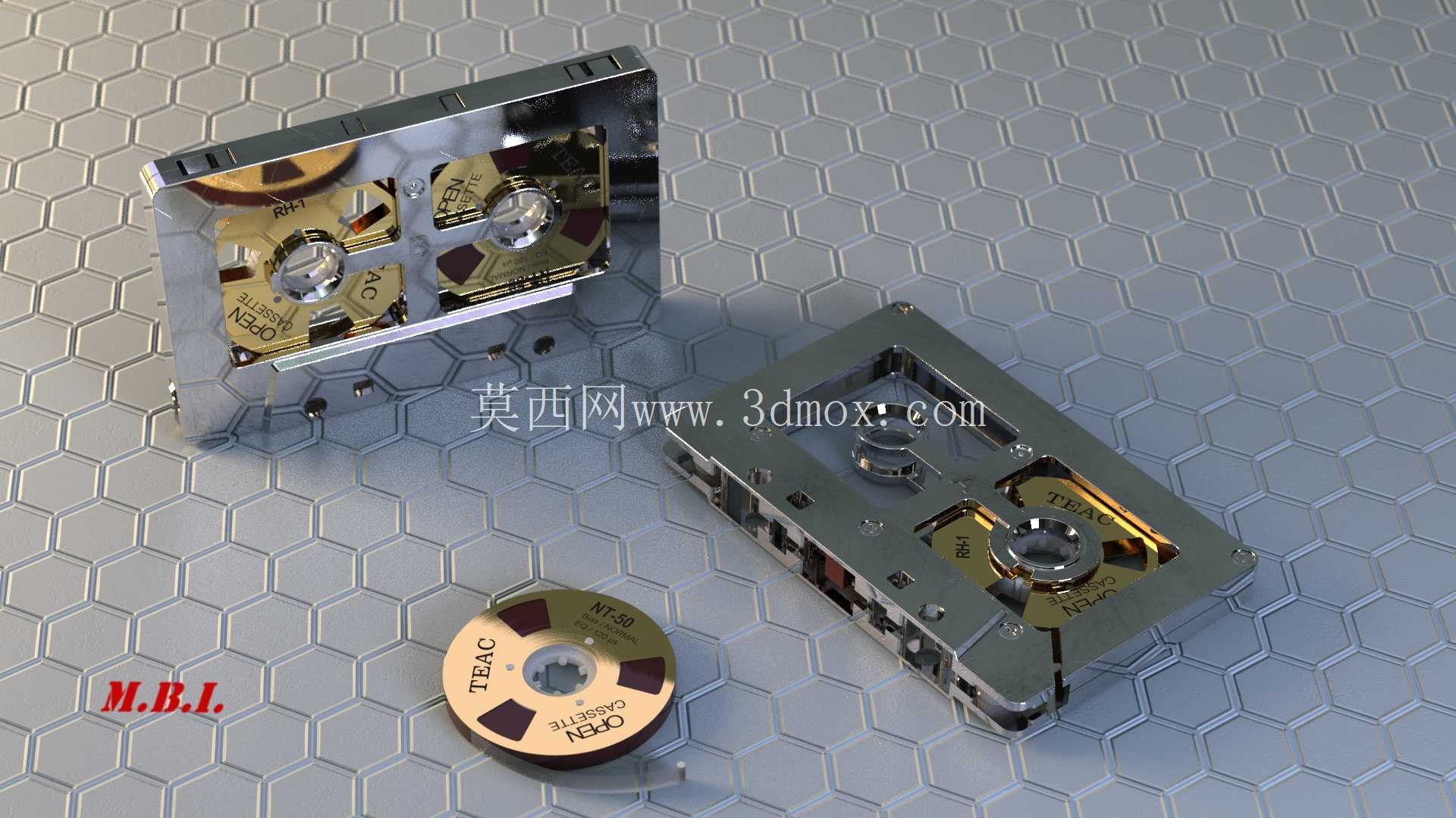

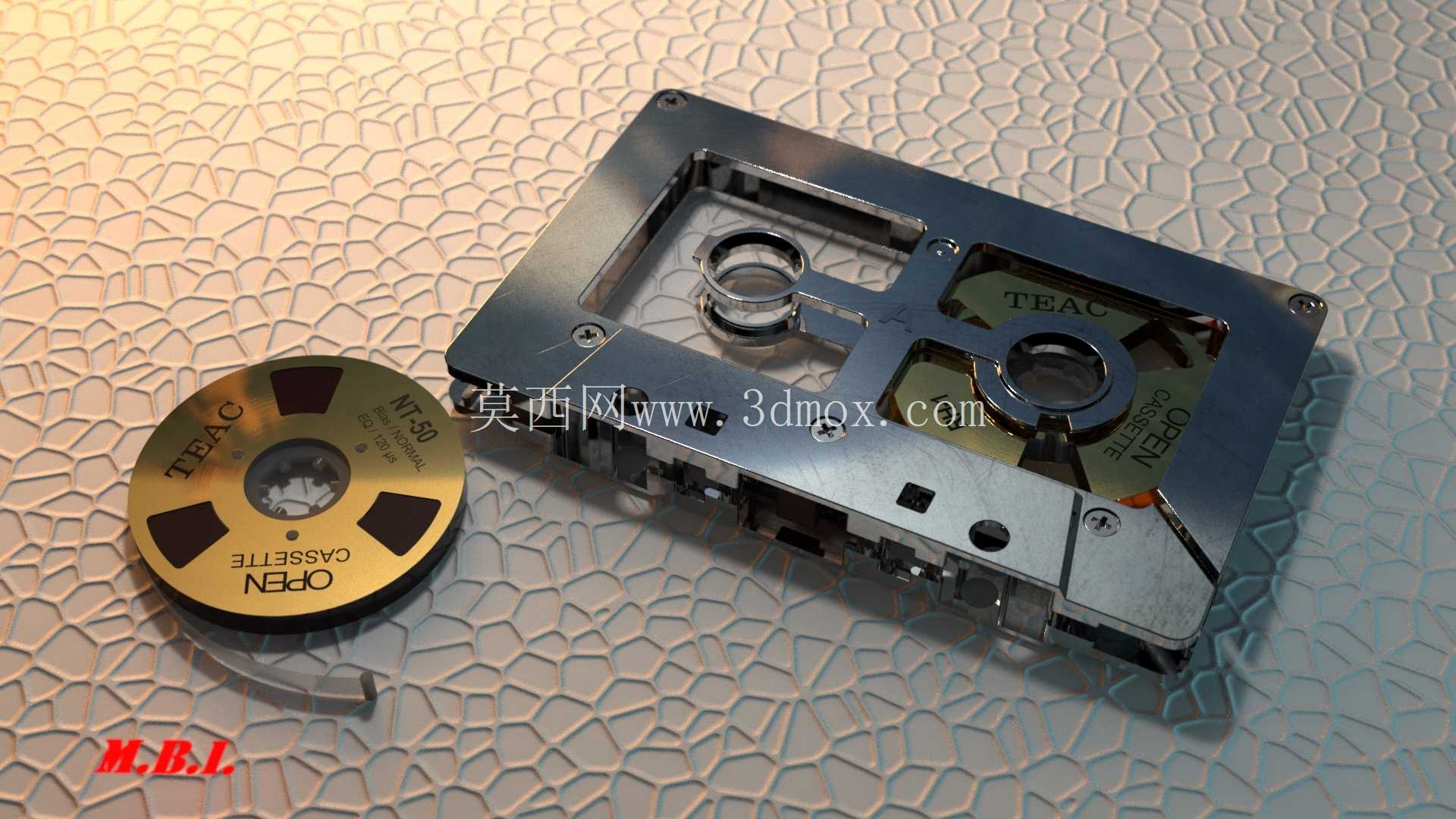

　　做这个磁带结构建模的时候，最先考虑的是复刻初代开放式卡带的实际使用逻辑，这类产品最早是专业音频录制场景里的便携存储介质，和后期全塑封闭卡带不同，金属外壳的版本更多出现在广播外勤录制、专业音频采样的工作场景里，外壳的金属材质不是为了质感装饰，是早年外勤设备颠簸震动大，塑料壳容易出现带仓卡滞、带盘偏移的问题，金属冲压的外壳能把整体形位公差控制在更小范围，哪怕设备在移动运输过程中受外力挤压，也不会出现外壳形变蹭到带盘的情况。建模的时候先拆的是带盘的限位结构，两个带盘的中心轴孔是和卡座的驱动轴配合的，孔位的同轴度公差要控制在0.02mm以内，不然走带的时候会出现带速波动，直接影响音频回放的抖晃率，带盘上的三个扇形开窗不是装饰，是给磁带的张力检测结构留的观察位，早年的专业卡座会通过光电传感器透过开窗检测带盘上的磁带余量，自动计算剩余录制时长，所以开窗的角度、边缘的R角都要和实际产品对齐，不能随便做个镂空就完事。

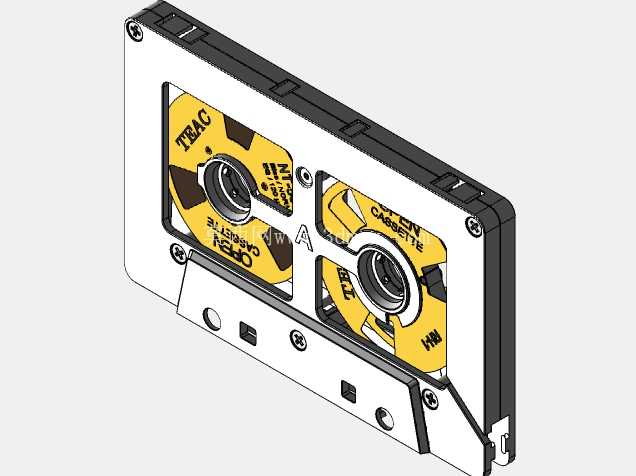

　　外壳的折边结构是建模里要注意的安装边界，整个磁带的外形尺寸是和标准卡带仓完全兼容的，长宽控制在标准卡带的64mm×100mm尺寸范围内，厚度和普通铬带一致，底部的三个定位缺口是和卡座的定位柱配合的，缺口的位置公差如果偏了0.1mm，磁带插进去就会出现卡不到位、压带轮压不实的问题，外壳上的固定螺丝用的是微型沉头螺丝，螺丝孔的沉头深度要刚好让螺丝头和外壳表面齐平，不然突出的螺丝头会刮花带仓内壁，凹陷太深又会积灰影响螺丝拆装。走带通道的设计是整个结构的核心，磁带从供带盘出来之后，会经过外壳上的两个导向柱，导向柱的表面粗糙度要做到镜面级别，建模的时候特意把导向柱的圆柱度公差标了出来，要是导向柱有锥度或者表面不光滑，走带的时候会刮伤磁粉层，直接导致磁带报废，导向柱的位置是经过计算的，要让磁带刚好以标准角度贴在磁头表面，包角控制在15度左右，包角太大磁头磨损快，太小会出现磁头和磁带接触不实，录音回放有信号丢失的问题。

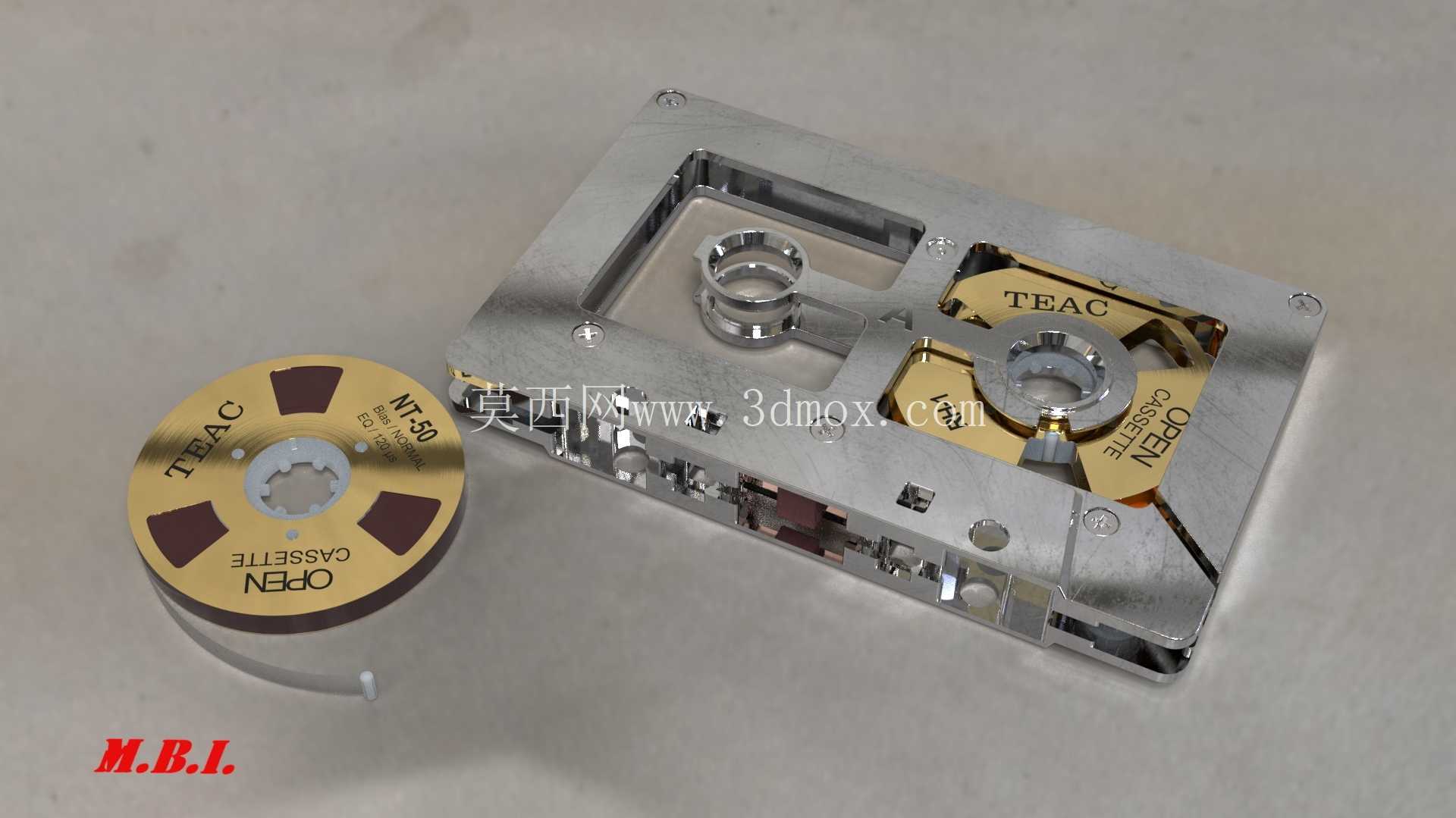

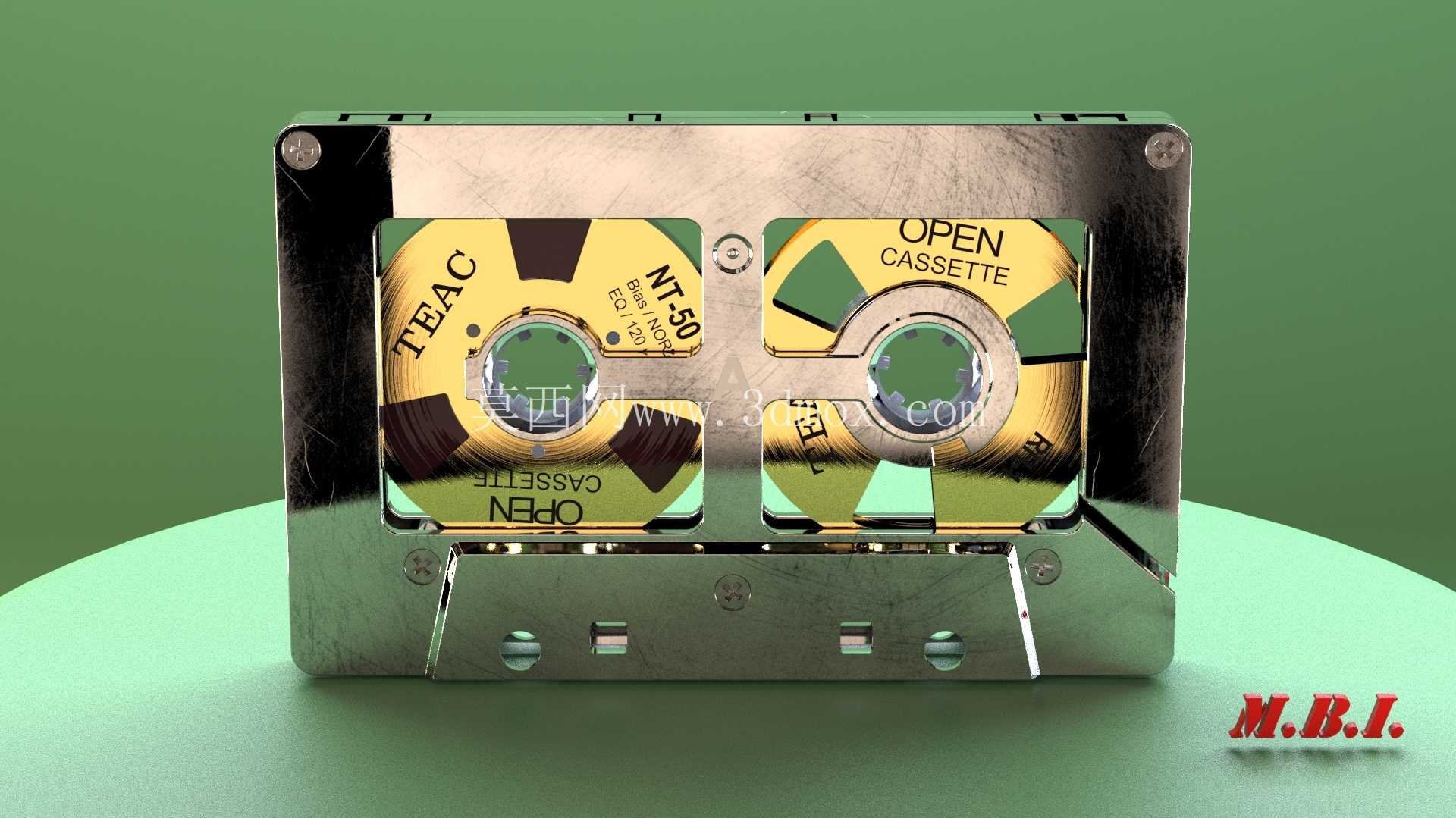

　　带盘上的防误抹结构也做了还原，就是带盘边缘的那个小卡扣，当卡扣掰掉之后，卡座的检测开关就会触发，锁定录音按键，避免误操作把已经录好的内容抹掉，这个结构的尺寸很小，但是联动的逻辑要做对，卡扣的行程要刚好能触发卡座里的微动开关，不能做的太长导致卡滞，也不能太短碰不到开关。金属外壳表面的做旧效果是参考了实际使用多年的老磁带状态，边缘的磨损痕迹是长期插拔带仓磨出来的，表面的轻微划痕是日常存放和其他设备摩擦产生的，这些细节不是为了做视觉效果，是为了验证结构在长期使用后的磨损位置是否合理，比如外壳底部靠近定位缺口的位置磨损最严重，就说明插拔的时候这个位置是主要的受力导向面，后续如果做同类结构优化，可以在这个位置做局部的耐磨处理。

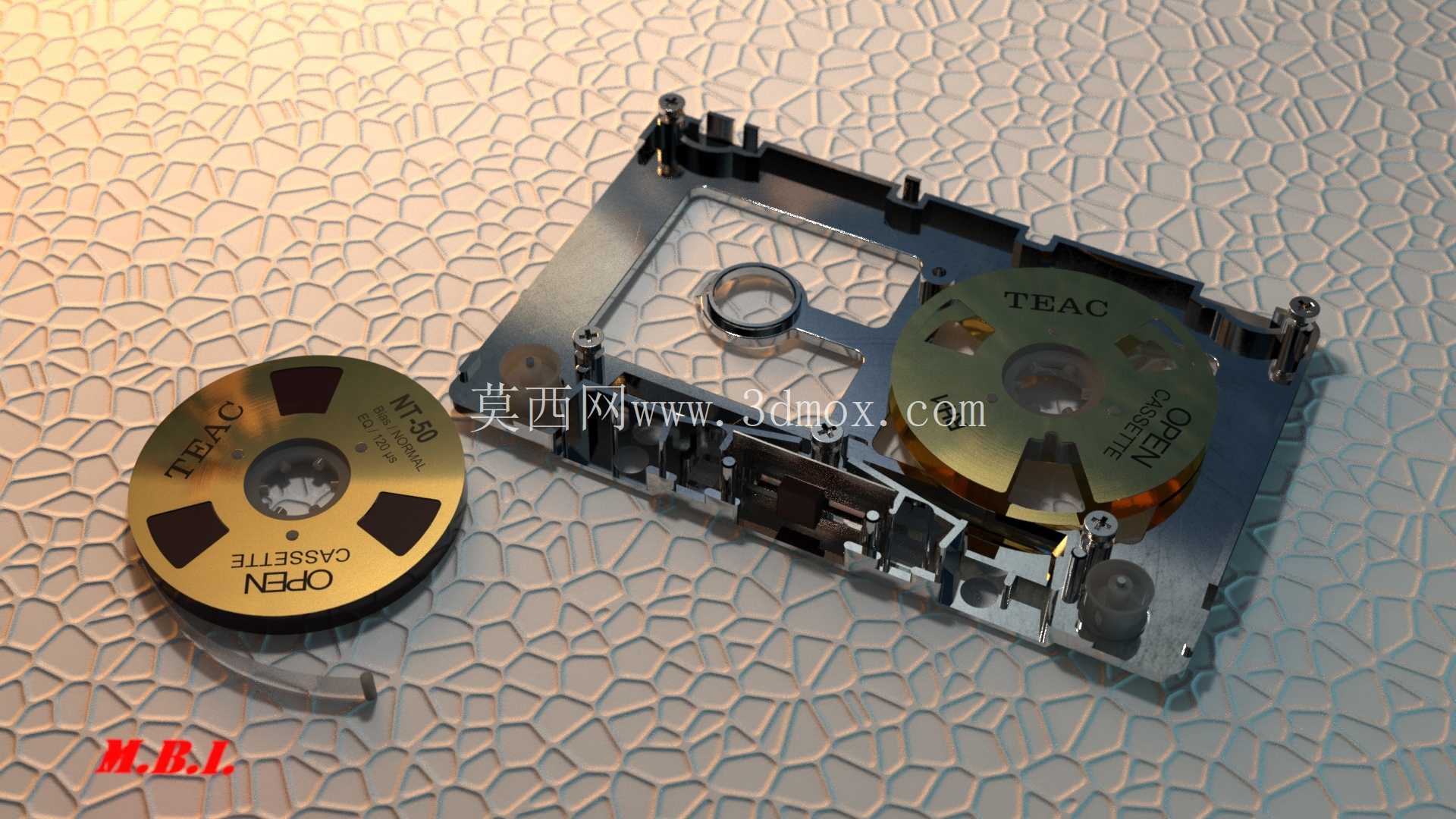

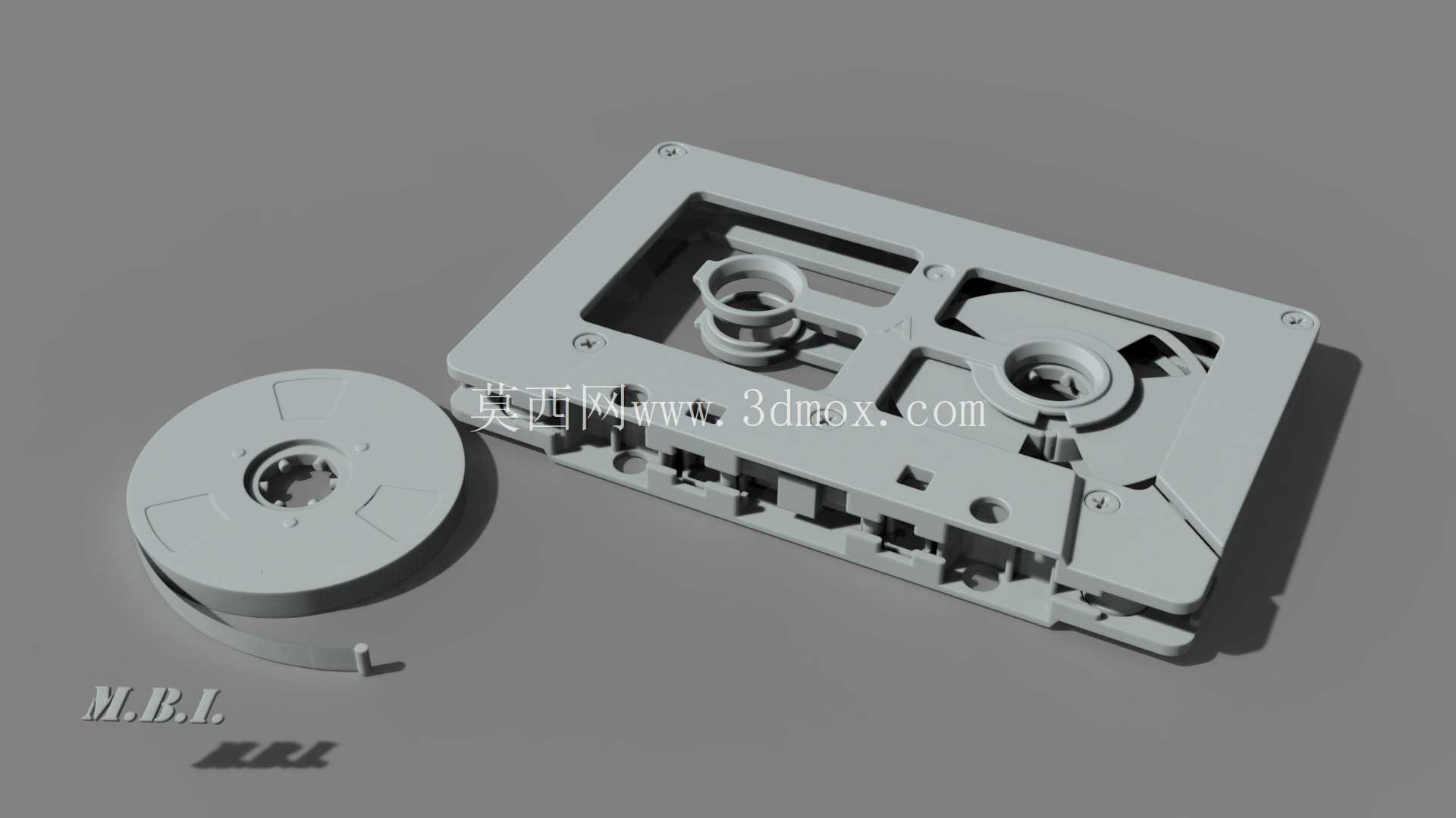

　　两个带盘之间的挡片是防止磁带在快速卷带的时候出现松垮、绞带的问题，挡片和磁带表面的间隙控制在0.3mm，间隙太大挡不住松脱的磁带，间隙太小会蹭到磁带表面，影响走带稳定性，挡片的边缘做了0.1mm的圆角，避免锋利的边缘切割磁带边缘。整个模型的装配逻辑是按照实际产品的装配顺序来的，先装两个带盘的中心轴，再把导向柱压入外壳的定位孔，最后盖上另一侧的外壳拧上螺丝，所有的配合面都留了合理的装配间隙，过盈配合的位置标注了压装的公差范围，间隙配合的位置留了0.05mm的活动量，保证装配之后带盘能顺畅转动，没有卡滞的情况。这类开放式磁带的结构现在虽然很少在民用场景见到，但是在复古音频设备修复、专业音频收藏领域还是有很大的需求，很多老的专业卡座找不到适配的原装磁带，就需要按照原结构复刻生产，这个模型的所有尺寸都是按照实际产品测绘来的，能直接用来做手板验证或者小批量生产的结构参考，不需要再重新测绘尺寸，调整公差。
