台虎钳双层置物安装支撑副架结构

　　在机加工、钳工实训、小型维修工位的场景里，台虎钳的安装高度与周边置物空间一直是影响操作效率的核心细节，常规直接将台虎钳锁固在工作台面的方案，要么存在操作高度偏低需要操作人员长期弯腰作业的问题，要么钳体周边没有规整的置物区域，待加工工件、拆装工具、量具只能随意堆放在台面上，既容易磕碰掉落，也会挤占实际操作空间。这款台架副架正是针对这类工位痛点设计的独立支撑结构，不需要依托原有重型工作台，可直接通过底部法兰盘的安装孔锁固在地面或者加厚钢板垫层上，为台虎钳提供稳定的安装基座的同时，拓展出两层独立的置物承载平面。

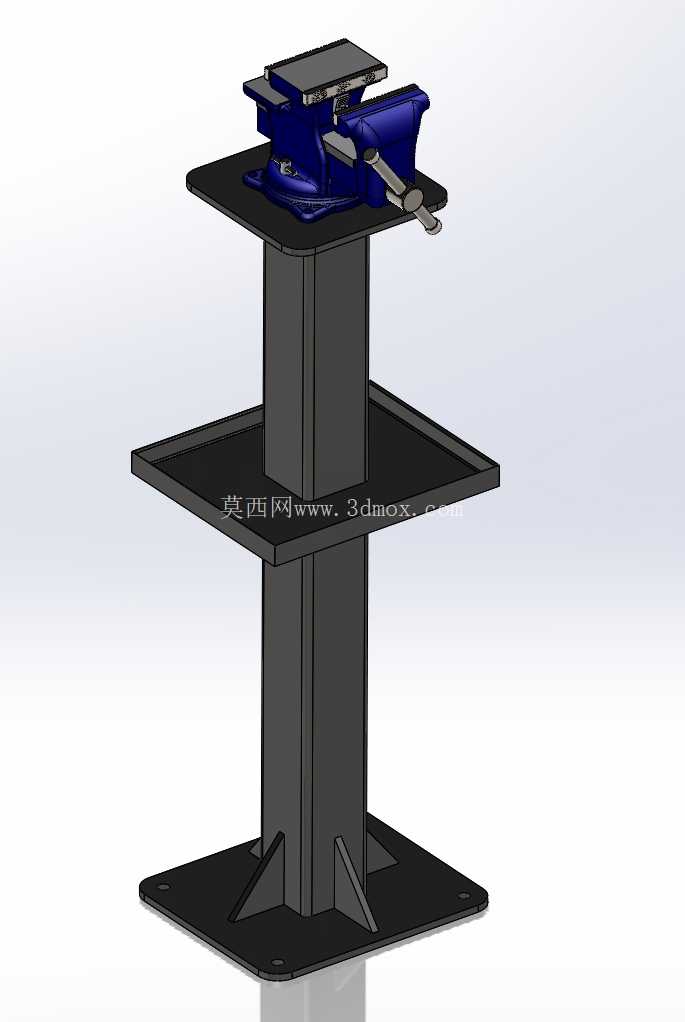

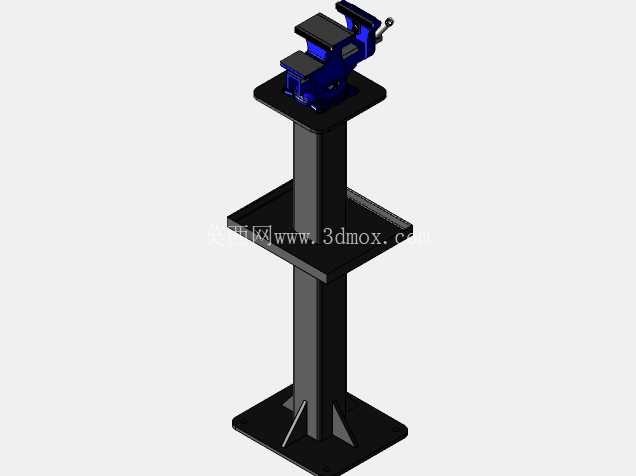

　　从结构设计逻辑来看，整个副架采用中心方管立柱作为核心承力构件，立柱底部焊接方形安装底板，底板与立柱衔接处加焊四块三角形加强筋板，分散虎钳夹紧作业时产生的倾覆力矩与振动载荷，避免长期受力后立柱与底板连接位置出现焊缝开裂的问题。立柱中段与上段分别焊接两层方形置物平台，上层平台距离安装底板的高度经过人体工程学适配，刚好匹配成年操作人员站立作业时的手肘自然高度，台虎钳就通过螺栓锁固在上层平台的中心位置，操作人员进行锉削、锯切、工件拆装等钳工作业时，不需要刻意弯腰或者抬臂，长时间作业的疲劳度能明显降低。两层置物平台的边缘都做了折边处理，防止放置在台面上的扳手、锉刀、待加工小零件受振动滑落，平台表面预留的条形安装槽也可以根据使用需求加装小型工具挂架、零件盒挂条等工位附件，灵活适配不同加工场景的置物需求。

　　安装边界方面，底部安装法兰的四个固定孔采用长圆孔设计，允许安装时存在一定的位置偏差，降低地面预埋螺栓的定位精度要求，不管是在水泥地面打膨胀螺栓固定，还是锁固在加厚的钢板地轨上都能适配。立柱的截面尺寸经过载荷校核，在台虎钳最大夹持力工况下，立柱的侧向变形量控制在钳工操作允许的精度范围内，不会因为夹持重型工件进行敲击作业时出现明显的晃动。两层置物平台的承载能力做了区分，上层平台因为紧邻虎钳操作位，主要放置常用的量具、小型工具，承载设计满足常规工位工具摆放需求，中层平台距离操作位稍远，可放置待加工毛坯件、加工完成的工件或者重型拆装工具，承载冗余量更高，避免放置重物后出现平台变形。

　　实际使用场景中，这类副架特别适合空间有限的小型维修车间、户外临时维修工位、职业院校的钳工实训区使用，不需要搭建整体的重型工作台，单台副架就能独立构成一个完整的钳工作业单元，多个副架并排布置也能灵活调整工位间距，不会像连体工作台那样受固定台面尺寸限制。结构上所有焊接位置都做了焊后打磨处理，没有尖锐的焊渣凸起，平台表面做了防锈喷塑处理，日常使用中接触切削液、润滑油也不容易出现锈蚀，维护成本很低。设计时还考虑了台虎钳的安装通用性，上层平台的安装孔位做了适配多规格台虎钳的孔系布局，不管是4寸、5寸还是6寸的常规台虎钳，都不需要额外打孔就能直接安装固定，不需要用户二次加工适配，降低了工位搭建的改造工作量。
