面板安装式密封USB2.0连接器结构

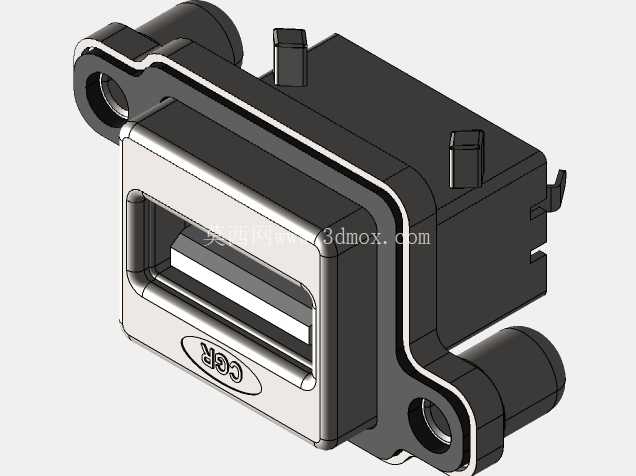

　　在户外工控设备、车载电子终端、潮湿工况检测仪器这类需要兼顾数据传输与防护等级的设备上，外露的标准USB接口往往是整机防护的薄弱点，常规直插式USB母座没有密封结构，设备面板开孔后，水汽、粉尘会顺着接口缝隙进入设备内部，轻则造成接触不良，重则烧毁内部电路板，这款密封USB连接器就是针对这类场景开发的面板安装接插件。从结构设计来看，这款连接器采用法兰式面板安装结构，两侧带安装固定耳，耳上预留了螺栓过孔，安装时可以直接从设备外侧将连接器插入面板预开孔，通过两颗螺栓从外侧锁紧，不需要在设备内部预留过多操作空间，适配厚度1.5mm到3mm的金属或塑料面板，安装后法兰面与面板之间可以加装密封胶圈，实现IP67级别的面板结合面密封。

　　接口部分采用下沉式防护结构，外层的金属框架做了翻边强化，既可以提升接口的抗冲击能力，避免插拔过程中接口受力变形导致的接触失效，也能在插头插入后，配合插头端的密封结构实现接口周向的密封，杜绝水汽从插接缝隙进入设备内部。内部的接触端子采用标准USB2.0定义，兼容常规USB2.0 Type-A公头，传输速率满足常规工控数据导出、外设连接、程序烧录的需求，端子部分做了镀金处理，提升反复插拔后的接触可靠性，额定插拔寿命可以达到万次以上，满足工业设备长期使用的维护需求。连接器尾部预留了线束焊接位，可以根据设备内部布线需求焊接不同长度的连接线束，尾部也可以做灌封处理，进一步提升尾部出线位置的密封性能，避免线束位置出现渗漏。

　　从安装边界来看，这款连接器的面板开孔尺寸为标准矩形开孔，长宽尺寸控制在28mm*16mm范围内，两侧安装孔的中心距为32mm，安装后连接器突出面板外侧的高度为12mm，不会因为突出过多造成设备运输、安装过程中的磕碰损坏，伸入设备内部的深度为22mm，内部不需要预留过大的布线空间，适合内部空间紧凑的小型化工控设备使用。在实际选型过程中，需要注意面板开孔的公差控制，开孔尺寸偏差不能超过0.2mm，否则会造成法兰面贴合不严，影响密封效果，安装螺栓的锁紧扭矩要控制在0.6N·m到0.8N·m之间，扭矩过大会造成塑料壳体开裂，扭矩过小则会导致密封胶圈压缩量不足，达不到预期的防护等级。

　　这款连接器的外壳主体采用阻燃PBT材质，金属部分采用不锈钢冲压成型，耐盐雾性能可以达到96小时以上，适合在沿海高湿、有轻度腐蚀的工业场景下使用，相比普通的板载USB母座，不需要额外设计接口防护盖，也不需要在面板上额外做防水翻边结构，可以大幅简化设备面板的结构设计，减少整机的零件数量，提升装配效率。在三维建模过程中，需要重点关注安装耳的位置精度、接口内部的插拔导向斜面尺寸，以及法兰面的平面度要求，如果法兰面平面度超过0.1mm，安装后密封胶圈会出现局部压缩量不足的问题，直接影响密封性能，同时接口内部的端子定位槽尺寸要严格按照USB2.0规范设计，否则会出现公头插入卡滞、接触端子错位的问题。
