博世GKF600适配FDM打印定制安装底板

　　这款适配博世GKF600的定制安装底板，核心面向手持电动工具的现场改装与3D打印自制场景，针对带支撑的FDM熔融沉积成型工艺做了全流程的结构优化，解决了常规自制底板打印易翘曲、支撑难拆除、装配公差匹配差的常见问题。从实际使用场景来看，手持电刨类工具在木工现场作业、装修边角修整、DIY木料加工场景中，底板作为直接与加工面接触的承载部件，长期使用容易出现磨损、磕碰变形，原厂配件采购周期长、适配成本高，通过FDM打印自制替换件是一线作业人员、工具改装爱好者的常见需求，这款结构就是针对这类实际痛点开发的。

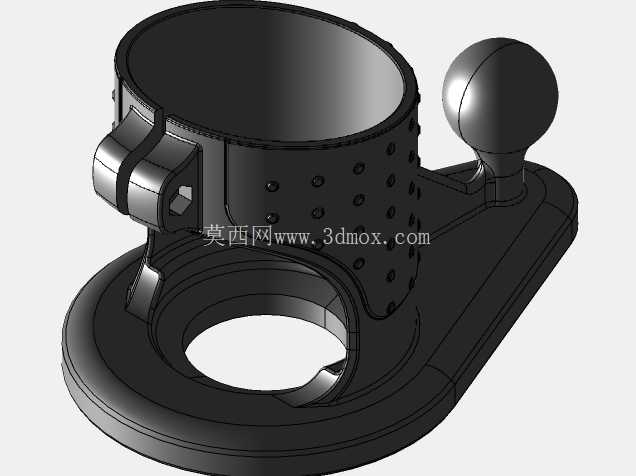

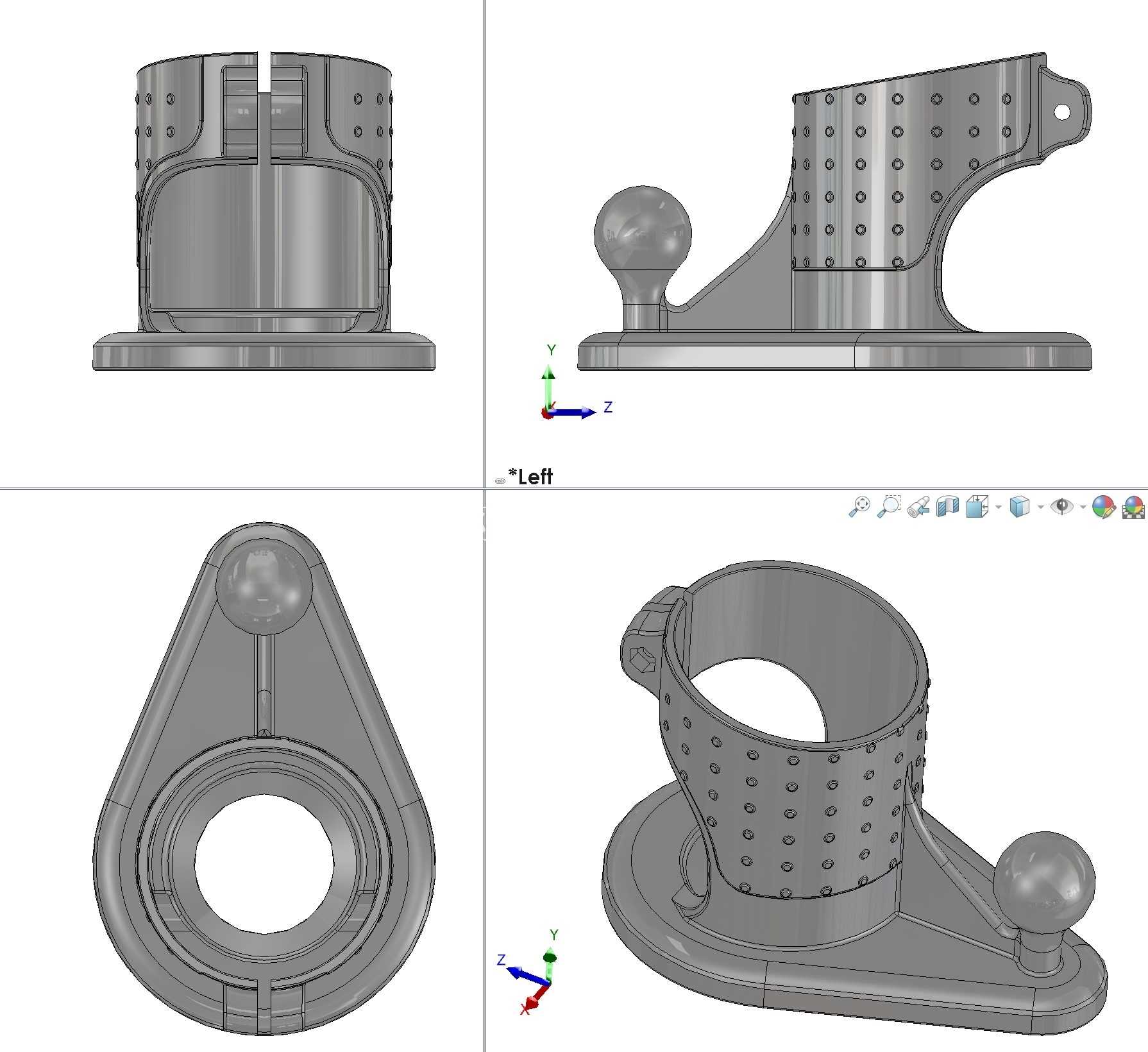

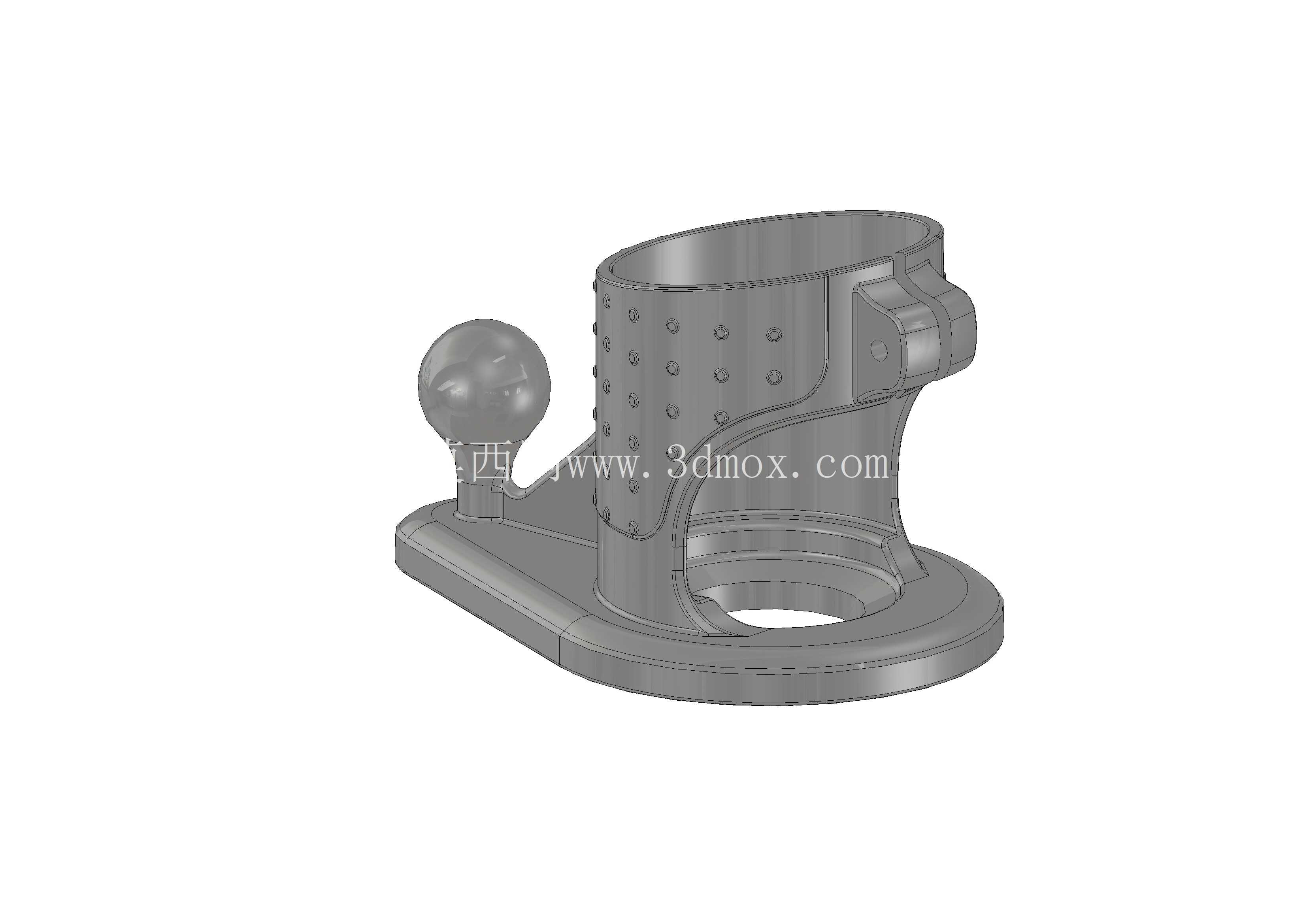

　　从功能特性上看，底板主体的安装基座做了加厚的承力结构，与工具主机连接的抱箍部位设计了密集的点状防滑凸点，这些凸点并非装饰结构，而是在装配时可以增大与主机外壳的静摩擦力，避免作业过程中底板与主机出现相对位移，保证加工面的平整度。抱箍侧面的快装卡扣结构完全匹配原厂主机的锁止位，不需要额外打磨修改就能直接卡入到位，降低了打印后处理的工作量。底板前端的球形定位凸台，是为了适配作业过程中的深度限位调节结构，凸台的球面公差控制在0.2mm以内，保证限位拨杆转动时没有卡滞、旷量。

　　设计思路上，整个结构完全遵循FDM打印的工艺特性做了调整：所有悬空部位的倾斜角度都控制在45度以上，减少打印过程中需要添加的支撑量，即便是必须添加支撑的内孔部位，也做了支撑接触面的0.3mm偏移设计，打印完成后只需要用尖嘴钳就能轻松剔除支撑，不会在配合面留下难以处理的支撑残留。底板与加工面接触的底面做了0.5mm的加厚平面层，打印时可以直接贴床，不需要额外添加底板裙边或者 raft 结构，既减少了打印耗材的浪费，也能保证底面的平面度，避免打印完成后出现底面翘曲导致的加工面倾斜问题。

　　从安装边界与适配范围来看，这款底板的抱箍内径适配70-71mm外径的主机壳体，除了适配博世GKF600机型之外，同尺寸规格的其他手持电刨类工具也可以直接安装使用，不需要修改结构尺寸。底板的整体安装高度与原厂底板保持一致，更换之后不会改变工具的原有刨削深度调节范围，用户不需要重新适应操作手感。底板与刨刀出口对应的位置做了环形的避让沉台，沉台深度1.2mm，避免作业过程中刨屑排出时卡在底板与主机的接缝处，保证排屑顺畅，减少作业过程中的清理频率。

　　结构细节上，所有的棱边位置都做了R1.5的圆角过渡，一方面是避免打印过程中出现应力集中导致的层间开裂，另一方面也能避免作业过程中尖锐棱边刮伤加工木料表面，保证加工面的光滑度。抱箍部位的壁厚设置为3.2mm，搭配常用的PETG或者ABS耗材打印时，完全可以承受手持电刨作业过程中的冲击力，不会出现断裂、变形的问题，即便是连续长时间作业，结构强度也能满足使用要求。底板上的安装定位孔位完全对齐原厂的螺丝孔位，用户只需要使用原厂的固定螺丝就能完成装配，不需要额外钻孔、攻丝，大幅降低了自制替换件的装配门槛。
