带保持架深沟滚珠轴承结构设计

　　在旋转类机械的传动支撑环节，滚珠轴承是应用覆盖范围最广的基础支撑部件，从民用家电的电机转轴、工业流水线的输送辊筒，到机床主轴、液压泵的动力输入输出端，几乎所有存在连续回转运动的机构，都需要这类部件承担径向载荷、降低转动摩擦阻力的作用。这款滚珠轴承采用最经典的深沟型滚道设计，内圈与外圈的滚道截面为圆弧状，曲率半径略大于滚珠直径，这种结构设计可以让轴承同时承受一定比例的双向轴向载荷，在轴系存在少量窜动的工况下也能保持稳定的支撑性能，不会出现滚动体卡滞、运转阻力突增的问题。

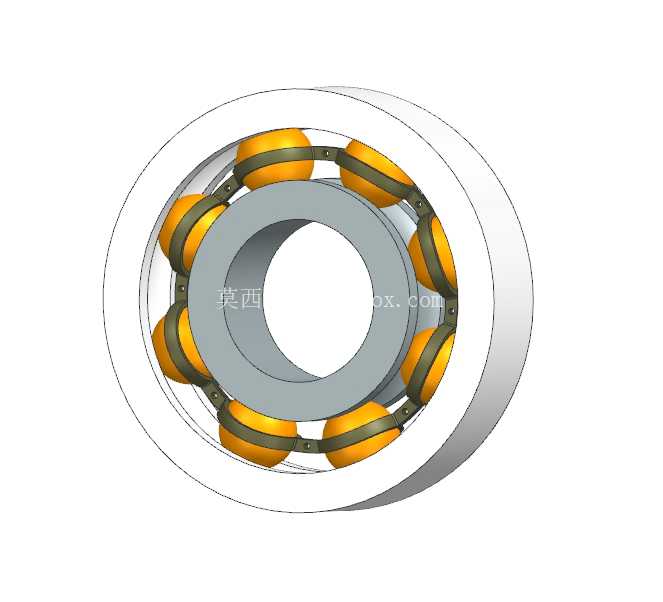

　　从结构组成来看，整套轴承包含内圈、外圈、8颗球形滚动体、冲压成型的波浪形保持架四个核心部分。内圈通常与转轴采用过盈配合，随轴同步转动，内圈的外径侧加工有连续的弧形滚道，滚道表面经过磨削加工，粗糙度控制在Ra0.8以下，减少滚动体接触时的摩擦损耗；外圈一般安装在轴承座、设备壳体的安装孔内，多为过渡或间隙配合，起到固定支撑的作用，其内孔侧的滚道与内圈滚道位置完全对正，形成供滚珠滚动的封闭环形轨道。滚动体采用等直径的硬质合金球体，均匀分布在内外圈滚道之间，是承担径向载荷的核心受力部件，球体的圆度误差、表面硬度直接决定轴承的运转寿命与承载能力，常规工况下滚动体硬度需达到HRC60-65，才能承受长期滚动接触带来的接触疲劳应力。保持架采用分体式冲压结构，两个半片保持架通过铆钉铆接，每两个相邻兜孔之间的横梁将每颗滚珠分隔在独立的兜孔空间内，避免滚珠之间直接接触产生滑动摩擦，同时保证所有滚珠沿滚道周向均匀分布，防止运转过程中滚珠扎堆偏载，大幅降低运转过程中的温升与噪音。

　　在安装边界设计上，这类轴承的轴向尺寸紧凑，内圈内径、外圈外径均采用标准公差带设计，可直接匹配对应规格的标准轴径与安装座孔，不需要额外定制非标准的安装接口。安装时需要注意，内圈与轴的配合过盈量不能过大，否则会导致内圈滚道变形，挤压滚珠导致预紧力超标，运转时快速发热抱死；外圈与座孔的配合则需要根据工况调整，当内圈转动、外圈固定时，外圈可采用较松的过渡配合，方便安装拆卸，同时允许外圈在热胀冷缩时产生微小的轴向窜动，避免轴承内部产生额外的附加应力。轴承的密封结构在这个基础模型上未做额外展示，实际应用中可根据使用环境添加接触式橡胶密封或非接触式防尘盖，阻挡外界粉尘、切削液、水汽进入滚道内部，防止润滑脂流失，延长维护周期。

　　从设计思路层面，这类通用型滚珠轴承的建模需要重点保证各部件的配合精度：内外圈滚道的曲率中心需要与轴承的回转中心完全重合，滚珠的球心需落在滚道的曲率中心连线上，保持架的兜孔中心需与滚珠中心位置匹配，兜孔与滚珠之间保留0.1-0.3mm的间隙，既保证滚珠可以在兜孔内自由转动，又不会出现过大的窜动导致保持架受冲击变形。建模过程中可先通过旋转特征生成内外圈的基础轮廓，再绘制单个滚珠的球体特征，通过圆周阵列完成所有滚动体的排布，最后绘制保持架的单片结构，通过镜像、铆接特征组合完成整体装配，装配时需要验证各运动部件之间不存在干涉，手动模拟转动过程时，滚珠可沿滚道顺畅滚动，保持架随滚珠平稳公转，无卡滞、错位的问题。

　　在实际选型应用中，这类轴承的额定动载荷、额定静载荷与滚珠直径、滚珠数量、滚道曲率系数直接相关，相同内径外径的轴承，滚珠直径越大、数量越多，承载能力越强，但相应的极限转速会有所降低，需要根据设备的实际转速、载荷大小、冲击程度选择对应参数的型号。比如在高速轻载的电机应用中，会选择滚珠直径稍小、保持架精度更高的型号，降低高速运转时的离心力；在重载低速的工程机械传动部位，则会选择滚珠数量更多、滚道接触角更大的型号，提升抗冲击与承载能力。日常维护中，这类轴承需要定期补充锂基润滑脂，润滑脂填充量控制在轴承内部空间的1/3-1/2即可，过量填充会导致运转时搅拌阻力增大，温升过高反而加速润滑脂变质失效。
