切换插孔式剪式机械千斤顶结构设计

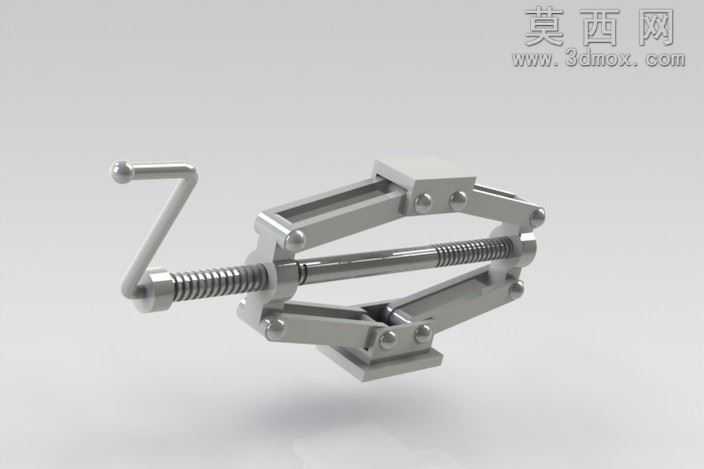

本作品为切换插孔式剪式机械千斤顶的三维设计成果，建模阶段依托参数化三维设计软件完成全零件的独立构建，首先对剪式臂架、传动螺杆、摇柄、夹持顶座、铰接销轴等核心零部件进行单独草绘，通过拉伸、旋转、扫描切除等基础特征命令完成零件主体造型，针对铰接位置的销轴孔、螺杆传动的梯形螺纹结构、摇柄的弯折握持段等细节特征，采用精确尺寸约束完成建模，所有配合位置预留合理公差间隙，保证后续虚拟装配时无干涉问题。装配阶段通过同轴心、重合、距离等配合约束完成整机装配，添加螺旋传动机械配合模拟螺杆转动带动臂架开合的运动逻辑，可实现顶升行程的动态运动仿真，直观展示剪式结构的力传递路径。材质与渲染阶段，对金属结构件统一赋予哑光合金钢材质，调整金属粗糙度、反射率参数模拟真实机加工金属质感，对螺杆螺纹段添加细微纹理贴图还原加工纹路，摇柄握持段做防滑纹理处理，渲染时采用三点布光方案，主光源模拟柔光箱打光突出金属结构的轮廓层次，辅光源补光消除结构暗部死黑，添加地面投影与环境反射效果，最终渲染图清晰展现千斤顶的整体结构与金属质感。设计思路上，这款剪式千斤顶采用对称剪式臂架结构，通过梯形螺杆的旋转传动带动两侧臂架绕铰接点转动，实现上下顶座的距离变化完成顶升作业，切换插孔的结构设计可适配不同的支撑点位需求，相比传统液压千斤顶具备结构紧凑、无漏液风险、维护简便的优势，整体结构受力均匀，铰接位置采用销轴连接保证转动灵活性，螺杆传动具备自锁特性，可在顶升行程内任意位置锁止，保障使用安全性，整体建模过程严格遵循机械设计规范，所有零件尺寸符合小型起重工具的设计参数，可直接用于结构验证、教学演示或二次优化设计。
