伸缩式车辆列修复起重支撑设备

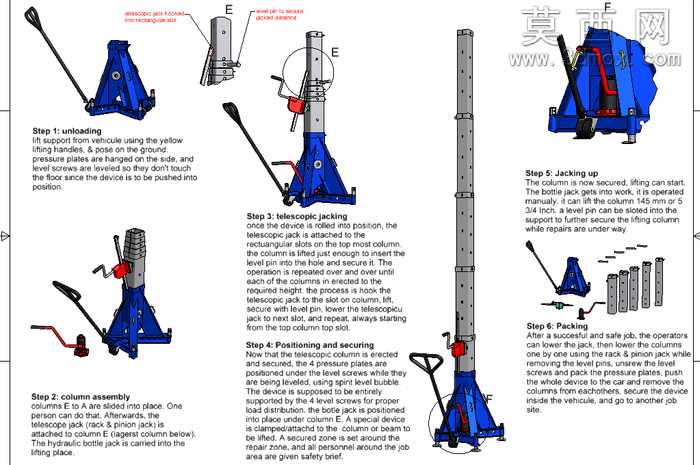

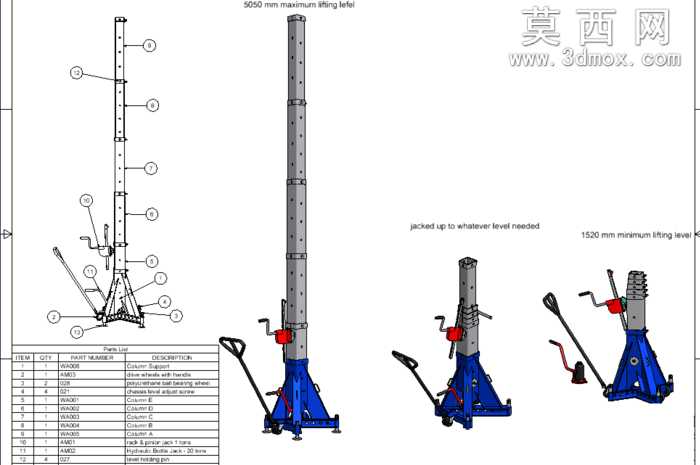

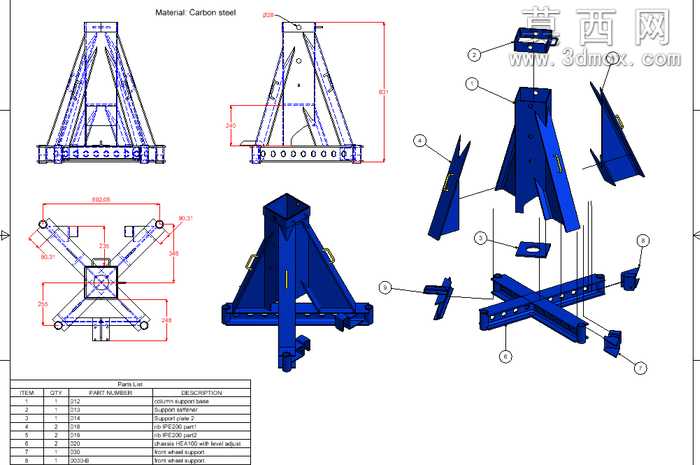

本作品为面向车辆列修复作业场景设计的伸缩式起重支撑设备三维模型，建模阶段严格遵循机械设计规范完成全零部件参数化构建，完整还原了设备从卸车、立柱装配、伸缩顶升、定位固定到顶升作业、收纳打包的全流程结构形态。模型对底座三角支撑结构、多级伸缩立柱、手动液压顶升操作杆、安全锁止插销、移动脚轮、压力防护板等核心部件进行了1:1等比例精细化建模，每一处铰接点位、操作手柄的人机工程学弧度、立柱表面的调节刻度、底座的加强筋结构都做了精准还原，没有遗漏任何装配细节。材质渲染阶段针对不同部件做了差异化材质区分，金属结构件赋予高强度合金钢磨砂金属材质，操作手柄包裹防滑橡胶材质，液压部件做了漆面金属质感处理，底座支撑脚赋予防滑耐磨橡胶材质，整体渲染效果贴近真实工业设备的视觉质感，能够直观呈现设备的真实外观与结构层次。设计思路上，该设备灵感来源于自伸缩臂式起重机与钢结构支撑构件的功能融合，核心目标是解决车辆列旁维修时的稳定支撑需求，设备集成手动叉车式移动轮系，可自主移动转场无需额外搬运工具，抵达作业位置后可通过伸缩结构竖直展开，通过液压千斤顶实现逐级顶升调节，搭配安全锁销、调平螺丝、压力防护板实现多重安全防护，能够稳定承托待维修的车辆列部件，作业完成后可快速收缩拆卸，拆分后可紧凑收纳便于转场携带。建模过程中对多级伸缩立柱的配合公差、液压顶升的行程限位、锁止插销的对位结构都做了运动干涉校验，确保各部件动作逻辑符合真实机械原理，可直接用于结构展示、作业流程演示以及后续的工程优化参考。
