商用车承载式纵梁车架三维结构设计

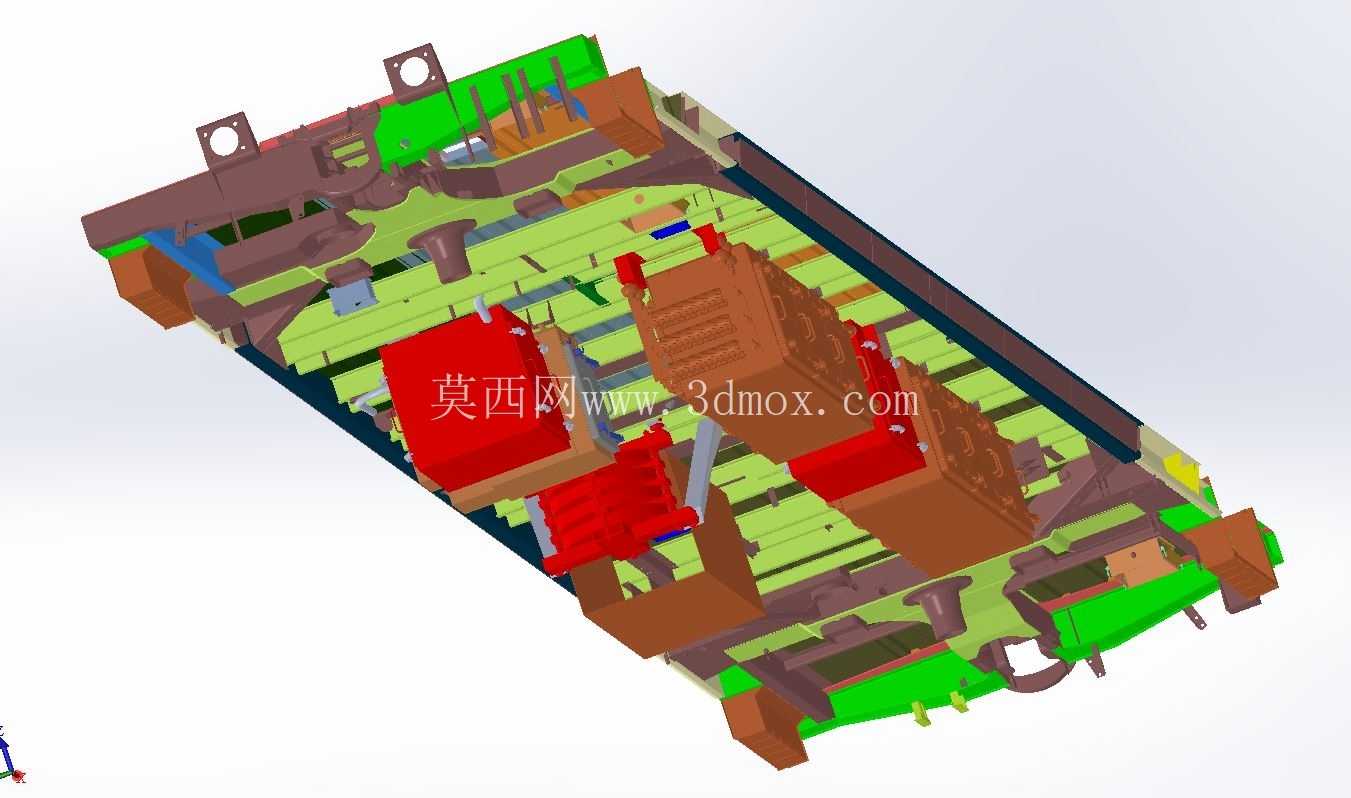

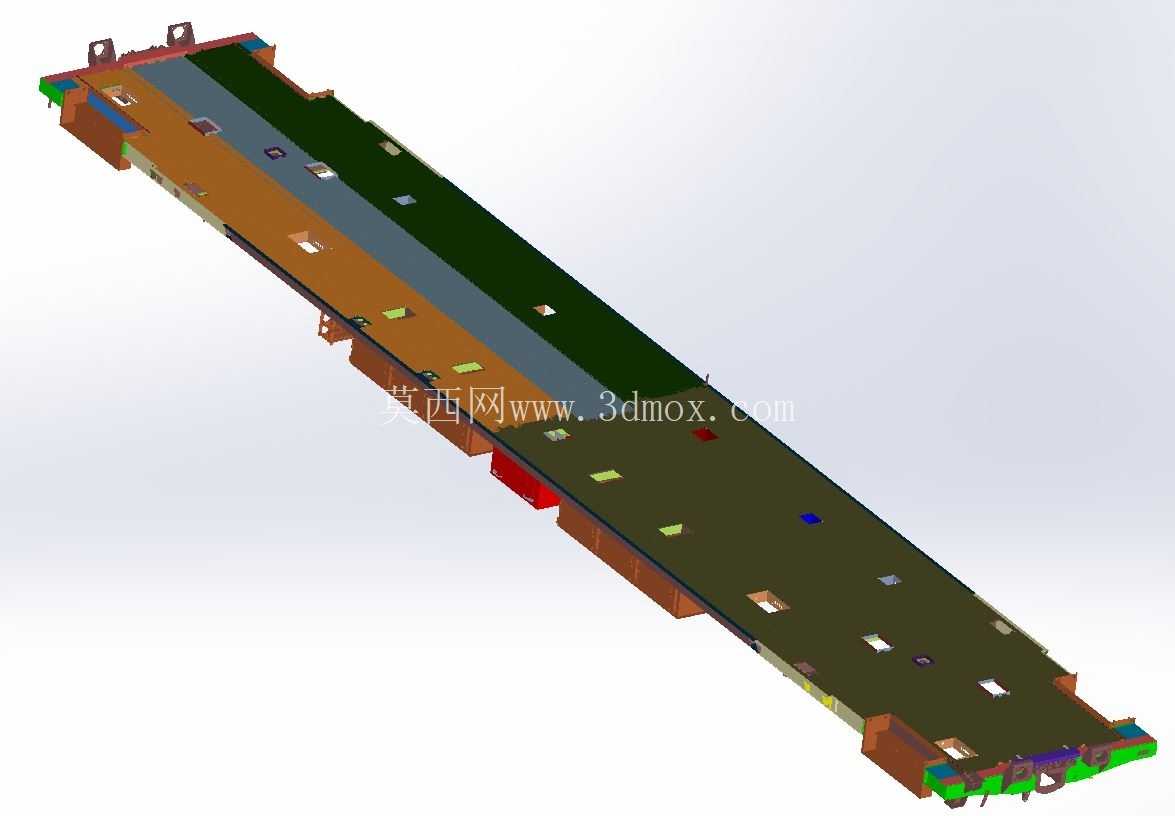

　　在商用车整车结构开发流程中，车架作为承接全部上装载荷、连接行走系统与动力总成的核心基体，其结构合理性直接决定整车的承载能力、行驶稳定性与改装适配性。本次呈现的车架结构采用商用车领域应用最广泛的边梁式布局，两根主纵梁沿整车长度方向平行布置，纵梁截面选用槽型变截面设计，在前后悬架安装区域通过局部加厚腹板、增设加强衬板的方式提升局部抗扭与抗弯强度，在轴距中段区域适当缩减腹板高度以平衡整车整备质量与承载冗余，避免不必要的材料堆砌。从安装边界来看，纵梁外侧预留了统一规格的标准安装孔位阵列，孔位间距遵循商用车通用改装模数，可直接适配燃油箱、储气筒、蓄电池架、侧防护栏等外围附件的安装需求，无需后期额外打孔破坏纵梁结构强度；纵梁上平面的孔位则按照动力总成、驾驶室悬置、货厢安装的定位基准排布，所有安装孔的位置度公差控制在±0.2mm范围内，可保证各总成装配时的同轴度要求，减少装配过程中的修配工作量。

　　在功能特性层面，该车架结构充分考虑了不同工况下的载荷传递路径：当车辆在非铺装路面行驶产生扭转载荷时，纵梁与横梁连接的节点区域通过圆弧过渡结构避免应力集中，横梁采用槽型与管型混合搭配的方案，在发动机安装区域采用抗扭性能更强的箱型横梁，在货厢承载区域采用冲压成型的槽型横梁，既保证了整体框架的抗扭刚度，又能为管线布置预留充足的穿越空间。设计过程中针对车架的受力特点做了多处细节优化：纵梁前后端的拖车钩安装座采用一体式铸钢件与纵梁腹板焊接连接，焊接区域增设三角加强筋分散拖拽载荷；悬架安装位的骑马螺栓孔周边做了翻边强化处理，避免长期交变载荷下孔位出现开裂变形；纵梁下边缘在管线通过区域做了圆角钝化处理，防止车辆行驶过程中振动磨损制动管路与线束。

　　从实际应用场景来看，该车架结构可适配中型载货汽车、专用作业车底盘的改装需求，上装部分可根据使用场景搭载栏板货厢、厢式货厢、冷藏机组、工程作业装置等不同装备，其预留的安装接口可覆盖绝大多数常规改装场景的定位要求，无需对主车架结构做破坏性改动。结构建模过程中严格遵循整车总布置的边界要求，车架前部的发动机安装区域预留了动力总成的下沉空间，可适配不同排量的直列柴油发动机安装；驾驶室后悬置的安装位置预留了缓冲装置的安装空间，可有效过滤行驶过程中传递至驾驶室的振动；车架尾部的后防护安装位按照相关法规要求预留了标准安装孔，可直接装配合规的后下部防护装置。

　　针对车架的防腐与装配工艺性，所有梁类零件的冲压圆角均按照板材厚度的1.5倍设计，避免冲压过程中出现开裂缺陷，梁体之间的连接采用铆接与螺栓连接混合的方式，在高载荷区域采用冷铆工艺保证连接强度，在需要后期维护拆装的区域采用高强度螺栓连接，兼顾结构可靠性与维护便利性。在管线布置层面，车架内侧预留了统一的线束与管路固定卡扣安装位，可将制动管路、燃油管路、电气线束按照走向分层固定，避免不同介质管路之间相互干涉摩擦，同时为后期维修更换预留了操作空间。
