座椅靠背角度调节抬升支撑机构

这套抬升支撑机构主要应用于乘用车辆、商用车辆以及功能型座椅的靠背角度调节场景，在日常使用中承担着靠背抬升、角度锁止、姿态支撑的核心作用，区别于普通的座椅调角器，该结构采用双组连杆配合线性驱动件的布局，能够在有限的安装空间内实现更大的靠背调节行程，同时保证支撑过程中的受力均匀性，避免长期使用后出现靠背单侧下沉、调节卡顿的问题。从实际使用场景来看，该机构既可以适配乘用车主副驾座椅的靠背角度微调，满足不同驾乘人员的坐姿调整需求，也可以应用在商务车后排、房车座椅的靠背大角度抬升场景，配合座椅底座的滑动结构实现座椅躺卧、坐姿的快速切换，部分医疗康复座椅、办公功能椅也可参考该结构的受力逻辑进行适配改造。

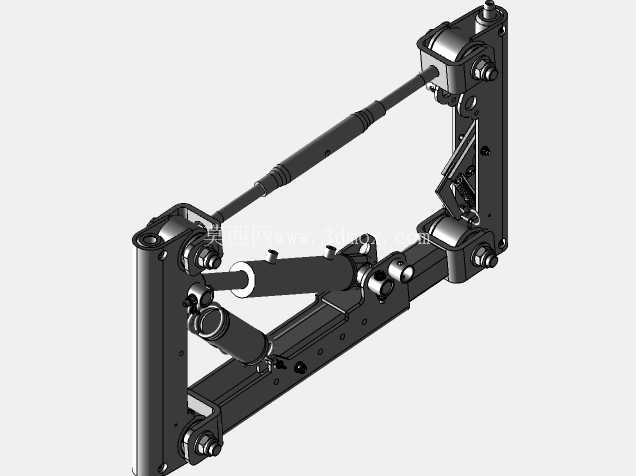

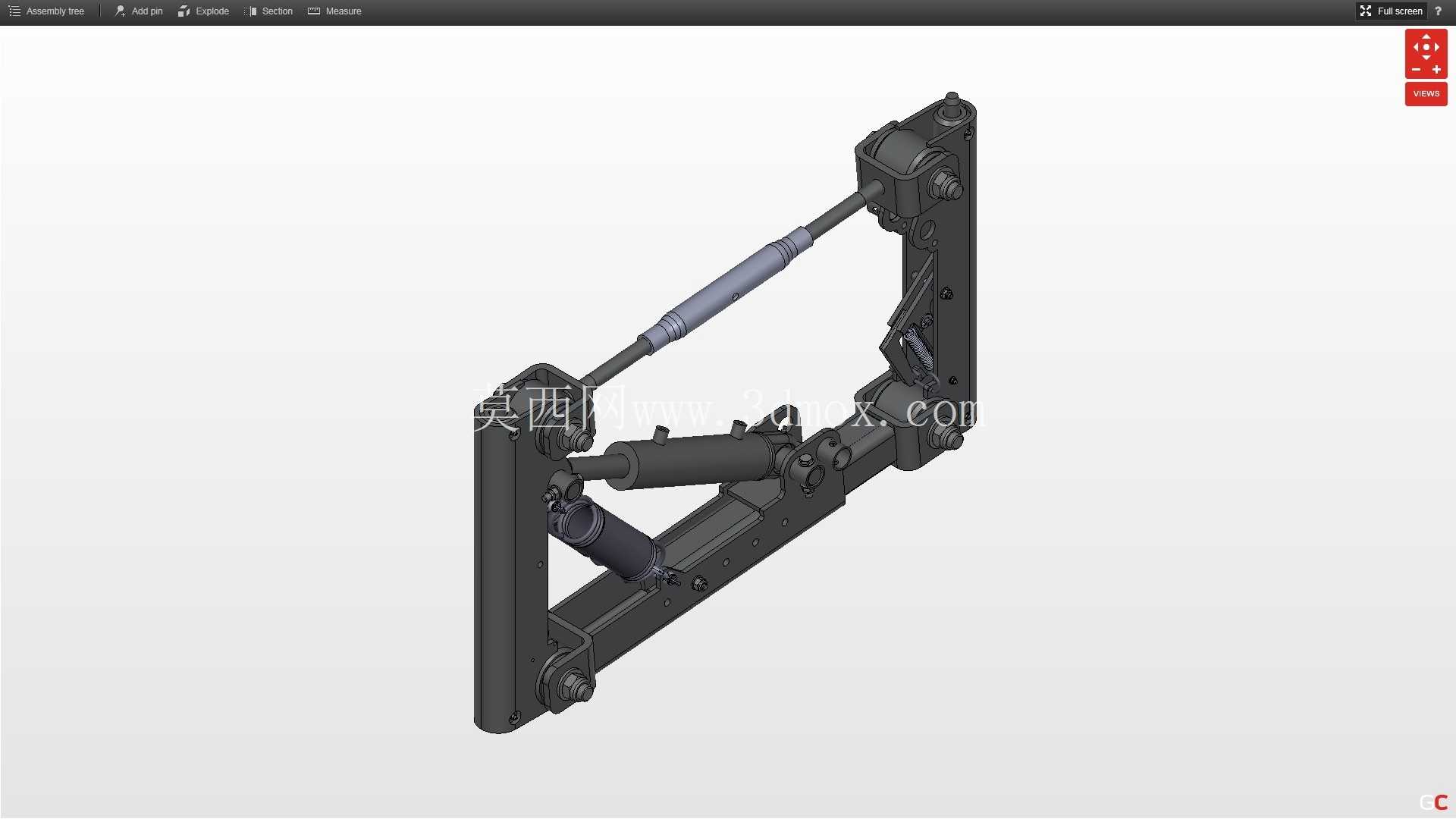

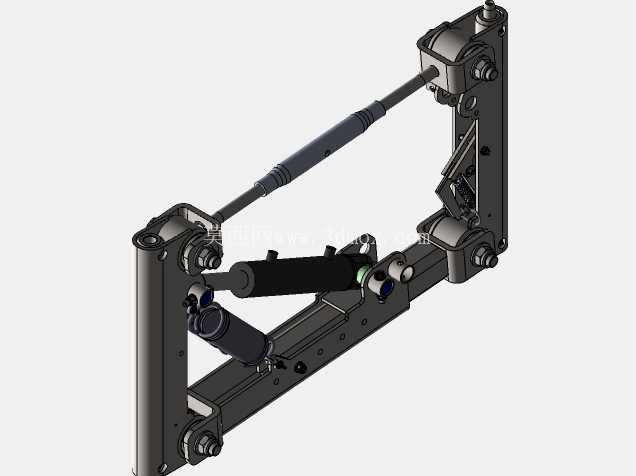

从功能特性上看，该机构采用双侧对称的板件作为主支撑框架，框架之间通过多组铰接销轴连接形成平行四边形连杆结构，驱动端采用线性伸缩部件作为动力输入，伸缩部件的两端分别铰接在固定框架和活动摆臂上，当伸缩部件伸出时，活动摆臂绕下端铰接点转动，带动安装在摆臂上端的靠背安装支架完成抬升动作，整个运动过程中连杆的运动轨迹经过反复校核，不会出现运动死点，也不会和周边的座椅发泡、内饰板产生运动干涉。锁止功能依靠驱动部件的自锁特性实现，当伸缩部件停止动作时，整个连杆机构形成稳定的三角受力结构，能够承受靠背传递过来的人体背部压力，在颠簸路况下也不会出现靠背自行下沉、角度窜动的问题，铰接位置均采用带衬套的销轴连接，能够降低转动过程中的摩擦噪音，同时减少长期往复转动带来的磨损量，提升机构的整体使用寿命。

设计过程中首先需要确定的是安装边界，整个机构的固定框架需要贴合座椅靠背的侧安装板进行布置，固定端的安装孔位需要和座椅骨架的预装孔位对齐，避免后期安装时需要额外打孔改造，活动端的靠背安装支架需要匹配靠背骨架的连接尺寸，保证安装后靠背的左右两侧高度一致，不会出现歪斜。整个机构的厚度方向尺寸控制在座椅侧护板的内部空间内，不会突出座椅骨架表面，避免影响座椅发泡层的安装和外观包覆件的装配。运动行程的设计需要匹配靠背的调节角度范围，通常靠背从竖直状态到向后倾斜的最大角度在120度到160度之间，对应的伸缩部件行程需要经过运动仿真计算确定，既要保证最大角度时的支撑稳定性，也要保证最小角度时伸缩部件不会出现顶死、过载的问题。受力校核方面，需要按照人体上半身的最大重量加载到靠背安装位置，模拟急刹车、颠簸路况下的冲击载荷，校核每一组连杆板件的厚度、销轴的直径以及铰接点的焊接强度，保证在极限载荷下板件不会出现塑性变形，销轴不会出现剪切断裂，铰接位置的焊缝不会出现开裂。

从结构细节来看，主支撑板件采用冲压成型工艺，板件上预留有驱动部件的安装铰接座、线束固定卡扣的安装孔，以及减重孔，在保证结构强度的前提下尽可能降低整体重量，符合座椅轻量化的设计趋势。所有铰接位置的销轴端部都采用卡簧限位，防止机构往复运动过程中销轴窜出脱落，驱动部件的线束沿着板件内侧布置，通过卡扣固定，避免运动过程中线束被连杆夹损。整个机构的运动阻尼经过匹配，调节过程中靠背的抬升和下降速度均匀，不会出现突然下落的问题，给使用者带来更平顺的操作体验。在实际装配过程中，该机构可以作为独立的模块预装完成后再整体安装到座椅骨架上，能够有效提升座椅的总装效率，降低装配过程中的调试难度，后期维护时也可以单独拆卸更换驱动部件或者磨损的衬套，不需要整体更换整个座椅骨架，降低了后期的维护成本。
