板料切割弯曲钻孔复合冲压工装结构

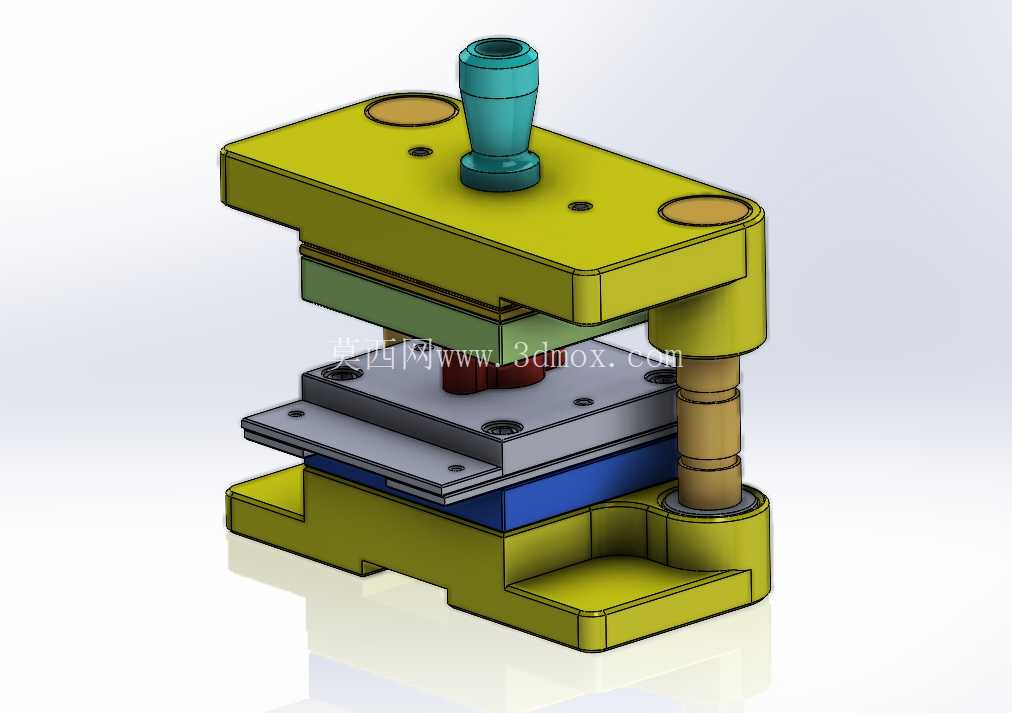

　　在五金冲压加工车间的小批量多工序板件生产场景中，单工序分模加工往往面临多次定位误差累积、工序间转运耗时、装夹找正频次高的痛点，这款复合加工工装正是针对桌角类小型异形金属板件的一体化加工需求设计，可在单次冲压行程内完成板料的轮廓切割、角度弯曲以及定位孔钻削三道核心工序，省去多套单工序模的开发成本与工序流转等待时间。整套工装采用标准后侧导柱模架作为基础承载结构，上下模座通过对称布置的导柱导套实现精准合模导向，导柱配合间隙控制在0.02-0.04mm区间，可承受连续冲压过程中的侧向偏移力，保证各工序凸凹模的对位精度，避免冲裁崩刃、弯曲错位、孔位偏斜等常见加工缺陷。

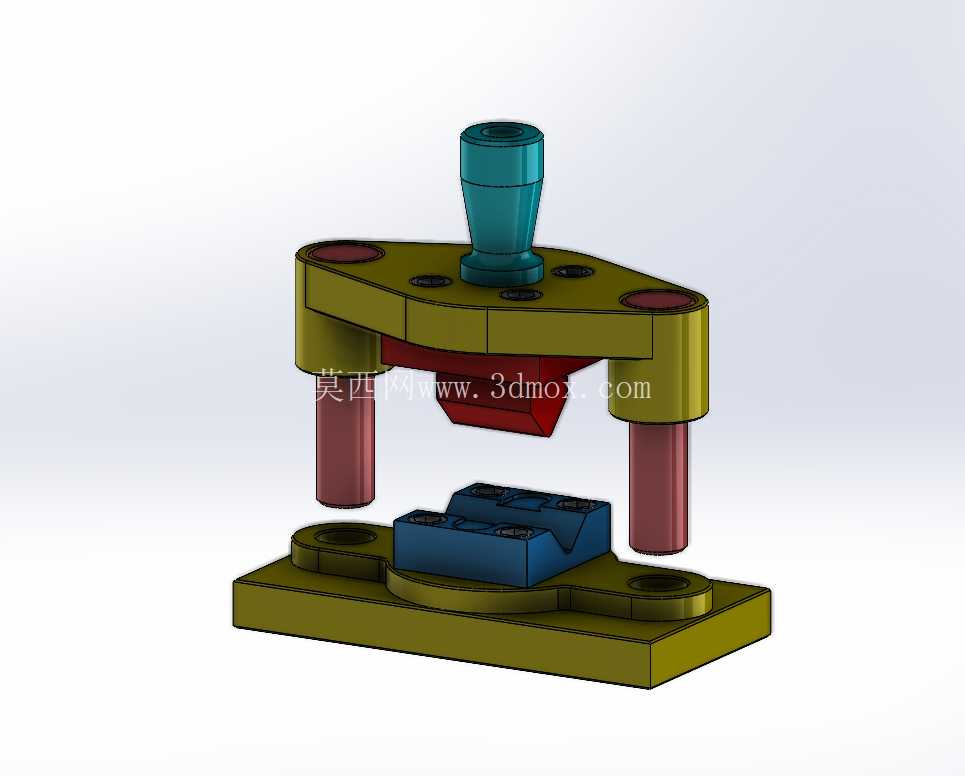

　　上模部分集成了切边凸模、弯曲成型凸模以及钻孔凸模，三个工作部件按照冲压行程的先后顺序排布：合模初始阶段切边凸模率先接触板料，沿预设轮廓完成多余料边的冲裁分离；随着滑块继续下行，弯曲凸模接触板料并配合下模的弯曲凹模腔，将板料弯折至设计要求的90度直角结构，弯曲半径根据常用冷轧钢板的成型特性设置为1倍料厚，避免弯折处出现应力集中开裂；行程末端钻孔凸模配合下模的凹模套，完成板件安装定位孔的冲制，孔位与弯曲边的相对位置公差可控制在±0.05mm以内，满足后续装配的精度要求。下模部分设置了弹性卸料板与定位挡块，板料放置时可通过三个方向的挡块快速完成初始定位，卸料板在弹簧弹力作用下在开模阶段将卡在上模的板件推出，避免工件粘模影响连续生产。

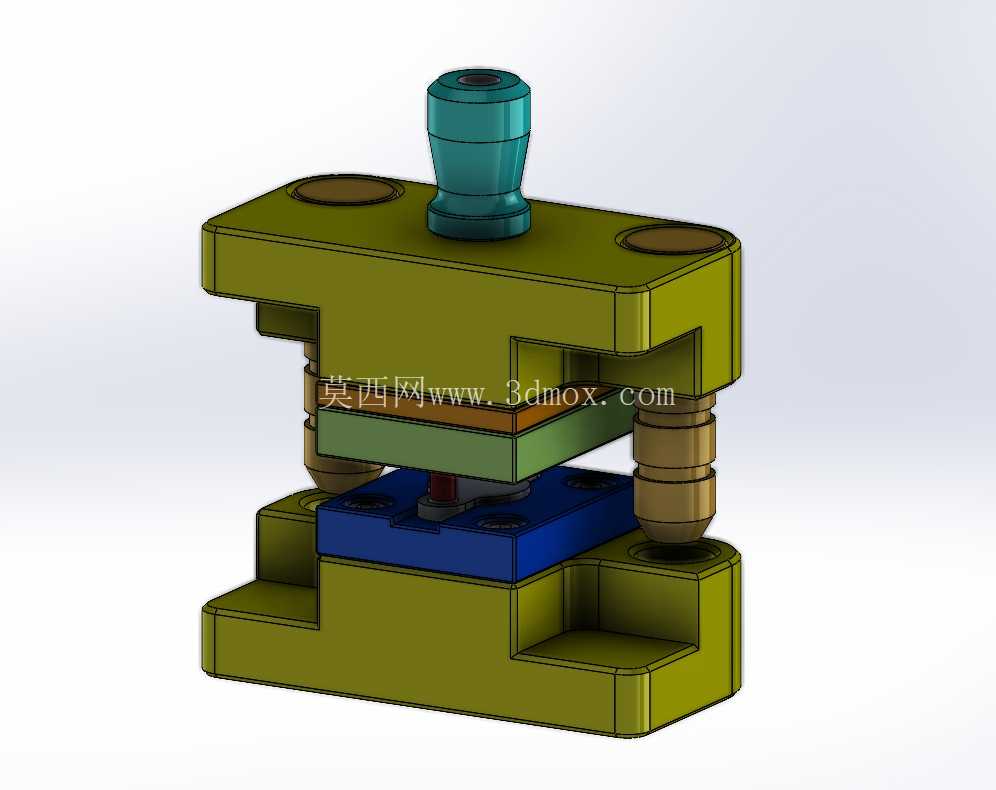

　　整套工装的闭合高度适配常规16吨-25吨开式压力机的安装参数，模座上的安装槽尺寸符合标准压力机的工作台T型槽间距，无需额外制作过渡连接板即可直接装夹固定，上下模的合模行程预留了15mm的安全余量，避免压力机超程损坏模具工作部件。针对加工过程中产生的冲裁废料，下模座对应切边与冲孔位置开设了漏料孔，废料可直接沿漏料孔滑落至压力机工作台下方的废料收集槽，无需人工频繁清理模面，可适配连续自动化冲压生产线的送料节奏。

　　在实际试模验证过程中，针对1mm-2mm厚度的Q235冷轧钢板、0.8mm-1.5mm厚度的304不锈钢板均能稳定完成三道工序的加工，成型后的板件弯折角度一致性好，孔位无毛刺，切边断面光洁度满足普通五金件的外观要求，相比传统单工序加工模式，单件加工耗时可缩短60%以上，同时减少了操作人员的数量与设备占用台数，尤其适合小型五金厂的桌角支架、设备安装角码等同类异形板件的批量加工。设计过程中对各工作部件的受力情况做了针对性强化，切边凸模采用镶嵌式结构，刃口磨损后可单独拆卸更换，无需整体报废上模部件；弯曲凸模的成型面做了淬火处理，表面硬度达到HRC55-58，可承受长期弯折摩擦带来的磨损；导柱导套配合位置设置了储油槽，日常维护时只需定期加注润滑脂即可保证导向顺畅，延长模架使用寿命。
