庭院户外遮阳钢结构安装结构设计

　　这类户外遮阳结构主要应用于私家庭院、露天餐饮区、园区休闲廊道等场景，核心作用是在开放空间内划分出遮阳挡雨的半室外活动区域，既不破坏场地的通透感，又能有效阻隔正午直射强光，降低区域内体感温度，同时可兼顾小雨天气的临时遮蔽需求，适配户外休憩、小型会客、绿植过渡区布置等实际使用场景。

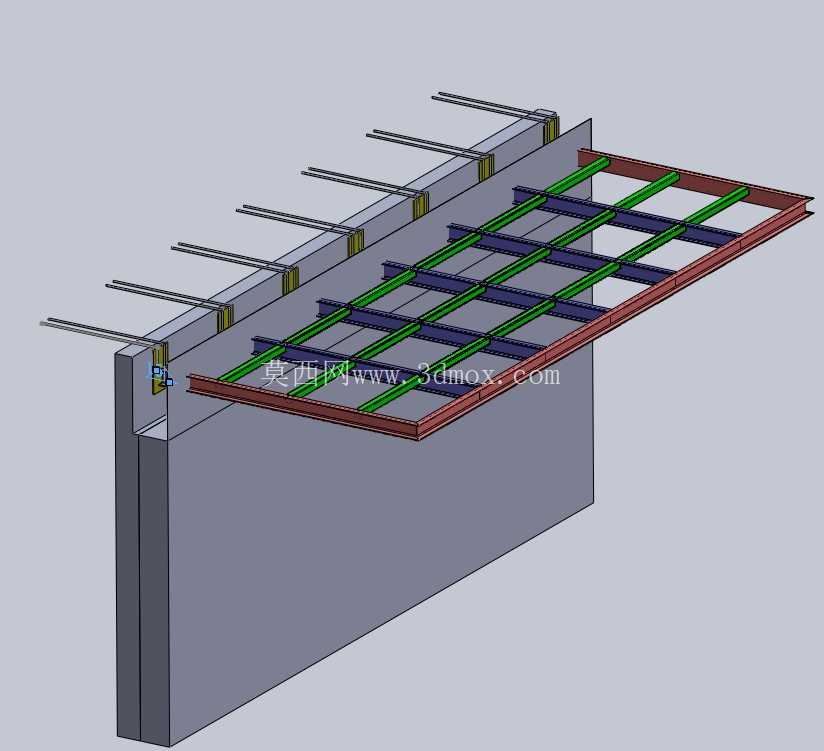

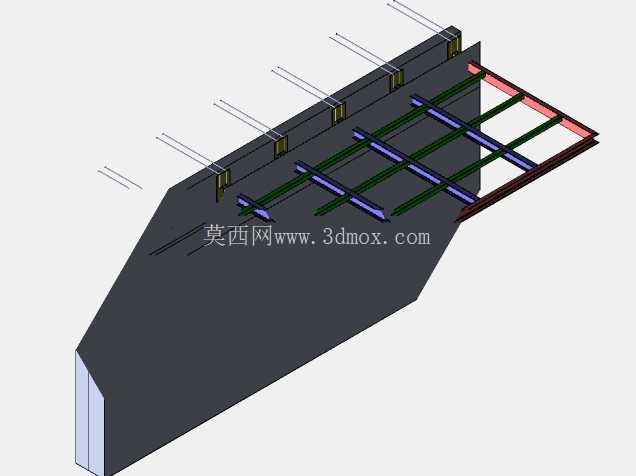

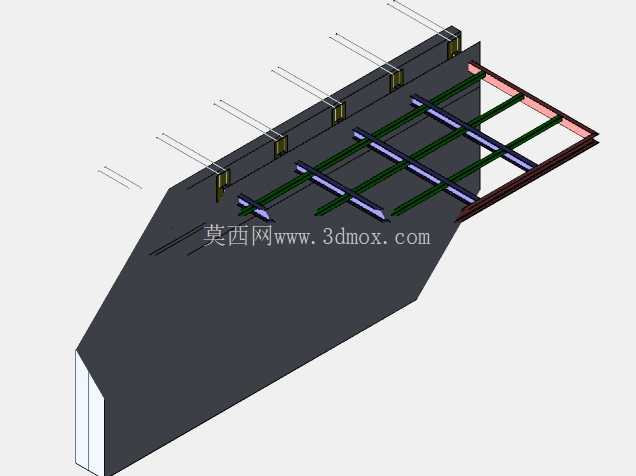

　　从结构功能来看，整套构件采用外露式钢结构设计，主受力梁选用UPN/IPN120规格型钢，次龙骨采用RHS60X60X6矩形空心型钢，两种型材的搭配兼顾了主承重方向的抗弯性能与次龙骨的抗扭刚度，所有连接节点采用焊接工艺成型，避免了螺栓连接在户外长期使用中出现的锈蚀松动问题，整体结构通过墙面预埋固定端与悬挑受力体系结合，无需在地面额外设立支撑柱，不会占用遮阳区域下方的地面活动空间，也不会对场地铺装造成额外破坏。

　　设计过程中首先需要核算悬挑长度对应的荷载取值，除了结构自重外，还要考虑所在地区的基本风压、屋面积雪荷载以及遮阳面板的固定荷载，主钢梁的排布间距结合矩形管次龙骨的跨度限值设置，次龙骨的间距则匹配遮阳面板的常规幅宽，避免面板跨度过大出现下垂变形。墙面固定端的埋板需要提前与建筑墙体的结构层做可靠连接，禁止直接固定在外墙保温层或装饰面层上，每根主钢梁与埋板的连接焊缝需要满足抗剪强度要求，悬挑端的钢梁端部做斜切收头处理，避免尖锐棱角带来的安全隐患，同时减少风阻对结构端部的扰动。

　　安装边界方面，结构固定侧的墙体需要具备足够的结构强度，若为砌体墙体则需要在对应位置增设混凝土构造柱作为固定点，悬挑伸出长度根据实际场地的遮阳范围调整，常规适配3-5米的悬挑尺寸，结构下方的净空高度需要满足人员通行以及户外家具摆放的要求，最低净空不低于2.4米，避免人员活动时出现碰头问题。次龙骨上方预留遮阳面板的安装固定位，可根据使用需求搭配阳光板、彩钢压型板或者张拉膜等不同面层材料，所有钢构件在出厂前需要做抛丸除锈处理，表面喷涂户外耐候漆，焊缝位置需要做打磨补漆处理，避免长期户外使用出现锈蚀渗漏，延长整体结构的使用寿命。

　　在结构细节处理上，主钢梁与次龙骨的连接位置采用满焊连接，焊接完成后清除焊渣并做圆弧过渡打磨，减少应力集中点，结构整体设置0.5%-1%的找坡坡度，坡向远离建筑墙体的一侧，避免雨天积水顺着墙面流淌污染建筑外立面。靠近墙体一侧的连接位置增设防水泛水板，泛水板一端压入墙体饰面的预留槽内，另一端覆盖在结构面层上方，杜绝雨水顺着连接缝隙渗入墙体内部。对于悬挑长度较大的工况，可在主钢梁上部增设斜拉索与墙体上部的固定点连接，进一步降低钢梁的挠度变形，提升整体结构的安全冗余。

　　这类钢结构遮阳结构相比传统的混凝土雨棚，自重更轻，施工周期更短，造型上也更具现代感，适配多种建筑外立面风格，在实际建模过程中需要准确还原每根型钢的截面尺寸与定位角度，明确焊缝的连接位置与焊接要求，提前排查各构件之间的安装干涉问题，特别是墙面固定端的埋板定位，需要与建筑结构图纸做对应校验，避免现场安装时出现固定点错位的问题。同时建模时需要预留出面层材料、泛水配件、排水构件的安装空间，保证后续施工环节各配件能够顺利装配，不需要现场额外切割修改构件尺寸。
