G3/4内丝铜衬螺纹接头结构设计

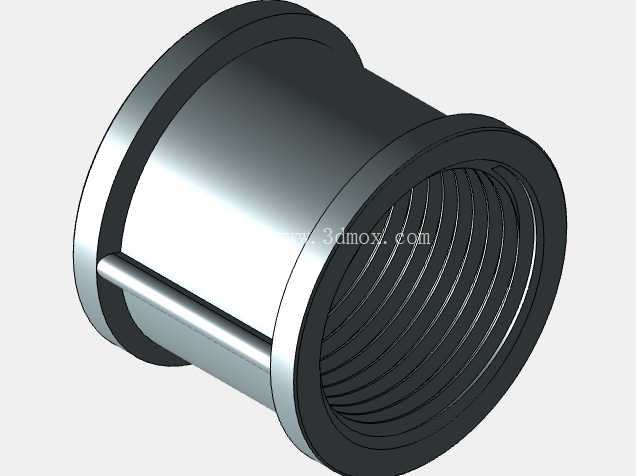

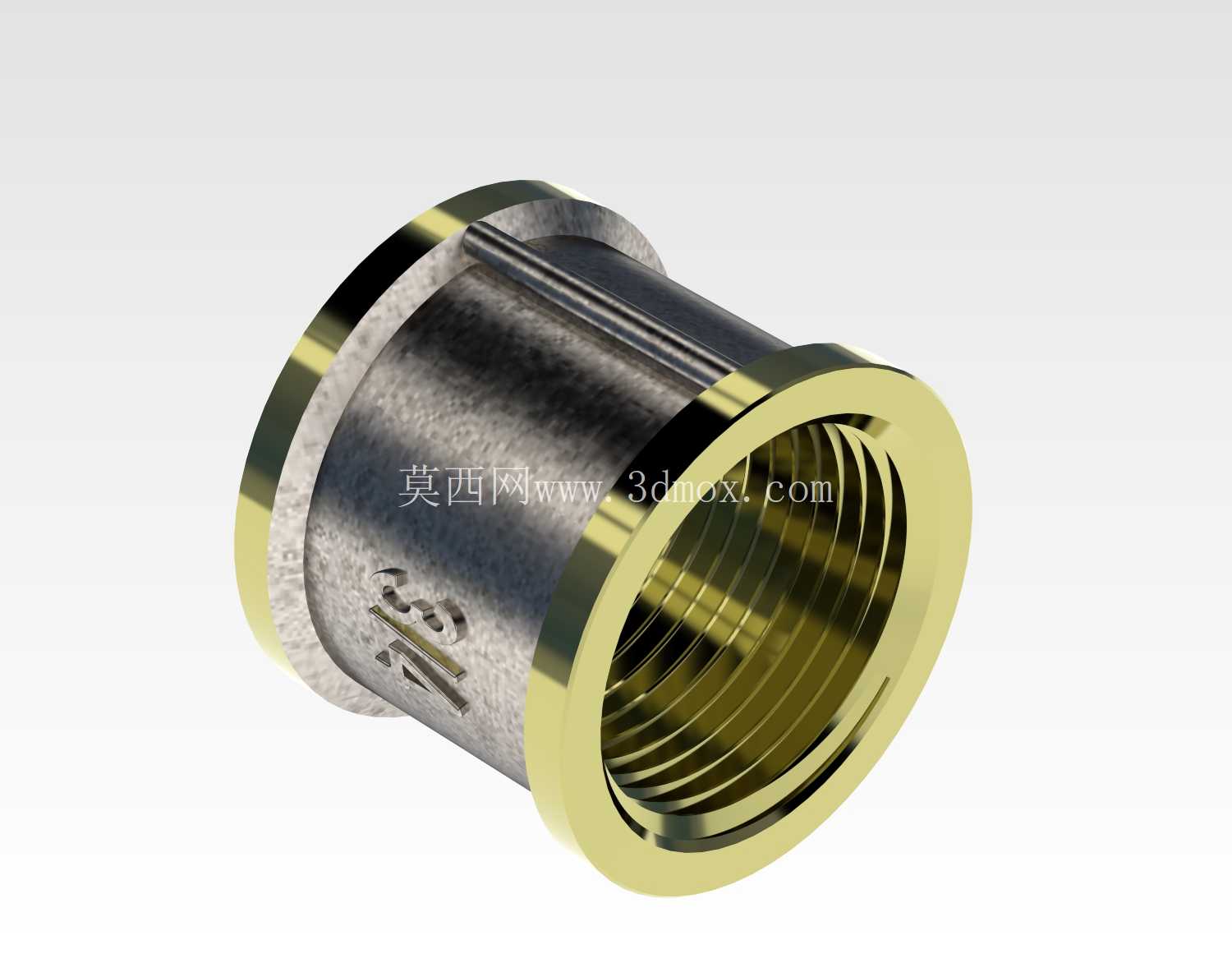

　　在民用供水、小型工业流体输送、暖通管路布设的现场，这类带铜衬的内螺纹接头是管路变径、延长、端口对接环节里出镜率极高的基础零件，很多现场施工的师傅都有体会，纯钢制内丝接头在长期接触水介质、尤其是带轻微腐蚀性的市政供水后，螺纹段很容易出现锈结，后期拆改时往往会出现螺纹咬死、甚至管壁开裂的问题，而内嵌铜衬的结构恰恰是针对这个痛点做的优化。从结构设计逻辑来看，这个接头采用的是外钢内铜的复合结构，外层钢制基体承担管路对接时的结构强度，不管是拧装时的扭矩承受，还是管路布设完成后的轴向拉压载荷，都由外层钢体来承担，避免纯铜接头强度不足、受力易变形的问题；内层的铜质螺纹衬套直接和输送介质接触，铜材质本身的抗锈蚀、抗结垢特性，能大幅降低螺纹段锈死的概率，后期维护拆改时，只要施加正常的拆装扭矩就能顺利拧下，不会因为螺纹锈蚀导致整个接头报废、甚至牵连相邻管路件损坏。

　　从安装边界来看，这款G3/4规格的接头适配公称通径DN20的管路，也就是日常家装里最常见的6分管路，接头总长度为27mm，两端的内螺纹均为G3/4非密封管螺纹，安装时需要在对接外螺纹上缠绕合适厚度的生料带或者配合专用管路密封胶使用，才能保证接口处的密封性能，避免出现渗漏。设计时特意在接头两端做了加厚的凸缘结构，这个结构不是多余的设计：一方面是拧装时扳手的着力位置就在两端凸缘处，加厚的结构能避免扳手夹持时把接头管壁夹变形，另一方面凸缘的端面可以作为密封端面的限位，当对接的外螺纹管件拧到贴合凸缘端面时，就说明拧入深度已经达到设计要求，不会出现拧入过深顶坏内部铜衬、或是拧入深度不足导致密封失效的问题。很多刚入行的结构设计人员在做这类管路接头建模时，很容易忽略螺纹段的拧入余量设计，这款接头的内螺纹段长度做了14mm的有效螺纹深度，足够容纳标准G3/4外螺纹的有效拧入长度，不会出现螺纹啮合长度不足导致的接头拔脱风险。内层铜衬和外层钢体之间采用的是过盈压装的配合方式，建模时需要注意两者配合面的公差带设计，过盈量太小的话，管路输送带压力的流体时，铜衬可能会被压力顶出，造成管路泄漏甚至脱落；过盈量太大的话，压装过程中铜衬容易出现变形，导致内螺纹牙型受损，拧装时出现卡滞、滑丝的问题。

　　在实际应用场景里，这类接头除了普通的供水管路，也经常用在低压气动管路、小型液压回路的回油管路里，只要介质温度不超过铜材质的适用范围、工作压力在1.6MPa以内，这个结构的接头都能稳定工作。和全铜接头相比，钢铜复合的结构成本更低，同时强度表现更好；和全钢接头相比，抗锈蚀能力更强，维护成本更低，是兼顾性能和成本的折中设计方案。建模过程中，除了要准确还原G3/4管螺纹的牙型参数，还要注意两端凸缘的倒角设计，凸缘外边缘做了C1的倒角，既可以去除加工后的锐边，避免安装时划伤操作人员，也能让接头在穿入管路固定孔时更容易对位。

　　内螺纹的入口处做了1x45度的导向倒角，对接外螺纹时可以快速对位，不会出现螺纹错牙的问题，这个细节很多新手建模时经常漏掉，实际加工出来的零件就会出现对接难、容易错牙的问题。另外，接头外圆柱面的粗糙度设计为Ra3.2，不需要做过高的表面处理，只要做基础的防锈处理即可，而内层铜螺纹的粗糙度需要达到Ra1.6，保证螺纹啮合时的顺滑度，也能减少密封介质填充的间隙，提升密封可靠性。在做管路系统的三维装配时，这个接头的安装空间需要预留至少35mm的轴向操作空间，给扳手留出足够的转动余量，径向方向需要预留至少5mm的扳手夹持空间，避免安装时因为空间不足导致无法拧到位。很多现场安装出现的渗漏问题，其实不是零件本身的质量问题，而是设计时预留的操作空间不足，安装时接头没有拧到规定扭矩，或是拧装过程中出现偏斜，导致螺纹啮合不均匀，才出现的渗漏。
