航空用直角式手动截止球阀结构设计

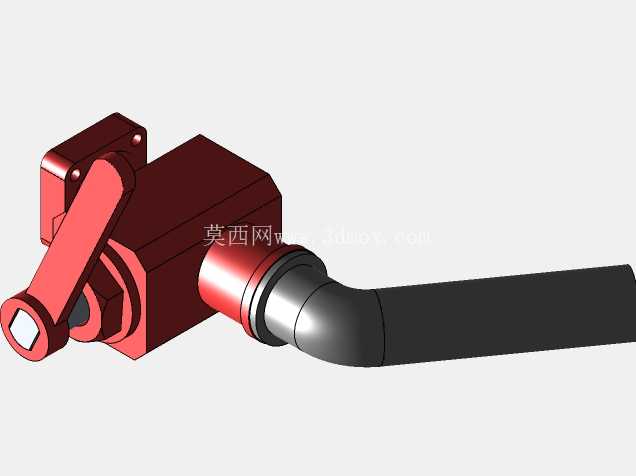

　　这款阀门产品主要面向航空机载液压、燃油管路系统的通断控制场景设计，适配航空领域对管路元件轻量化、高可靠性、紧凑安装的严苛要求，可在狭小的机载设备舱空间内完成管路介质流向的切换与通断操作，也可拓展用于地面航空保障设备、特种高压流体管路的控制回路中。从实际使用场景来看，航空管路系统往往存在布局紧凑、管路走向弯折多、安装操作空间受限的特点，常规直通式阀门需要额外搭配弯头管件才能完成直角转向的管路连接，不仅会增加管路接头数量、提升泄漏风险，还会占用更多的安装空间，这款产品将阀体与90度弯管接头做了一体化集成设计，直接省去了额外的弯头转接环节，减少了管路系统的潜在泄漏点，同时大幅压缩了安装所需的轴向与径向空间，适配机载设备舱内密集排布的管路安装需求。

　　产品的操作端采用加长杠杆式手柄设计，手柄末端做了内六角适配结构，既可以通过手动扳动完成快速启闭操作，在操作空间极度狭小的场景下，也可以借助内六角工具完成小空间内的阀门操作，手柄与阀体的连接部位设置了定位限位结构，可精准实现90度行程的启闭到位控制，避免操作过位导致的密封件损伤或者启闭不到位引发的介质内漏问题。阀体的安装端采用方形法兰安装座结构，安装座上预留了两个对称的安装固定孔，可通过螺栓直接将阀门固定在设备舱壁或者安装支架上，安装边界清晰，固定后的阀体可承受管路内高压介质带来的冲击载荷，避免长期振动工况下阀门出现移位或者接头松动问题。

　　从结构设计思路来看，这款产品将启闭阀芯组件集成在方形阀腔内部，阀腔与弯管流道做了平滑过渡处理，尽可能降低流道的直角转折带来的介质流阻，减少介质流经阀门时的压力损失，适配航空系统对管路压降控制的高要求；弯管段采用等径流道设计，与外接管路的通径保持一致，避免通径突变引发的介质紊流、气蚀问题，延长阀门的实际使用寿命。密封结构采用多道冗余密封设计，手柄转轴部位、阀体与弯管的连接部位、法兰安装面都设置了适配航空介质的密封件，可兼容航空液压油、航空燃油等多种介质的密封需求，在宽温度波动、高振动的机载工况下依然能保持可靠的密封性能，不会出现外漏问题。

　　产品的整体外形轮廓规整，除操作手柄外无突出的冗余结构，安装时可紧贴安装面布置，外接管路沿弯管轴向延伸，不需要额外预留弯头的安装空间，在密集管路排布的场景下，可有效降低相邻管路之间的干涉风险，设计阶段就充分考虑了机载场景的维护性需求，阀芯组件可在不拆卸阀体安装座的情况下完成快速更换，降低外场维护的操作难度与耗时。在实际选型适配时，需要注意安装面的平面度要求，避免安装面不平整导致法兰部位出现密封失效，同时手柄的操作行程范围内不能布置其他管路或者结构件，保证手动操作时的活动空间充足；弯管的外接端采用标准管路连接接口，可与同通径的航空标准管路直接适配，不需要额外加工转接接头，能有效缩短管路系统的装配周期。
