大力钳式锁紧扳手三维结构设计

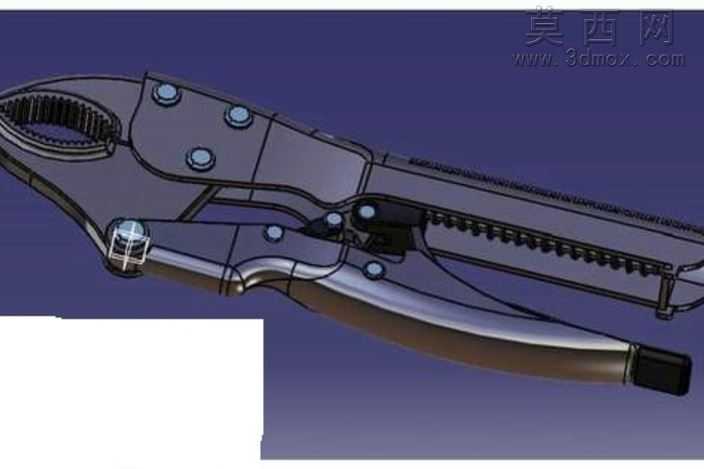

本模型为大力钳式锁紧扳手的三维数字化设计成果，建模过程中严格遵循手动工具的实际工程尺寸比例，对扳手的各个功能部件进行了精细化的参数化构建。首先针对钳口夹持区域，还原了锯齿状咬合纹理的结构特征，该结构在实际使用中可增大与被夹持工件表面的摩擦力，避免施力过程中出现打滑脱落的问题，建模时通过阵列特征配合曲面切除命令，精准还原了每一处齿形的角度与深度，保证齿形排布均匀、咬合受力均衡。其次对扳手的连杆铰接结构进行了完整还原，所有销轴连接位置均按照实际装配关系设置了对应的同轴配合间隙，既还原了真实产品的活动自由度，也清晰展现了多连杆联动的锁紧力学传递路径，通过多组铰接点的配合，可实现钳口开合角度的大范围调节，适配不同尺寸规格的工件夹持需求。手柄部位的建模充分结合了人体工程学设计原理，对握持区域的曲面弧度进行了顺滑过渡处理，还原了金属手柄的流线型外观，同时在手柄末端设置了调节螺杆与弹簧复位结构，建模时对弹簧的螺旋参数、螺杆的螺纹牙型都进行了细节刻画，完整呈现了锁紧力度调节的功能结构。材质渲染阶段，整体模型赋予了哑光金属材质，对铰接销轴、钳口工作面等易磨损部位做了差异化的材质质感区分，通过光影调整突出了各个部件的结构轮廓与装配层次，清晰展现了该扳手从钳口咬合、连杆传力到手柄施力、末端调节的完整功能逻辑，整个模型结构完整、装配关系清晰，可作为手动工具结构设计、五金产品教学演示的数字化参考素材，也可用于相关产品的结构优化验证与外观方案迭代。
