散装水泥运输半挂罐体结构设计

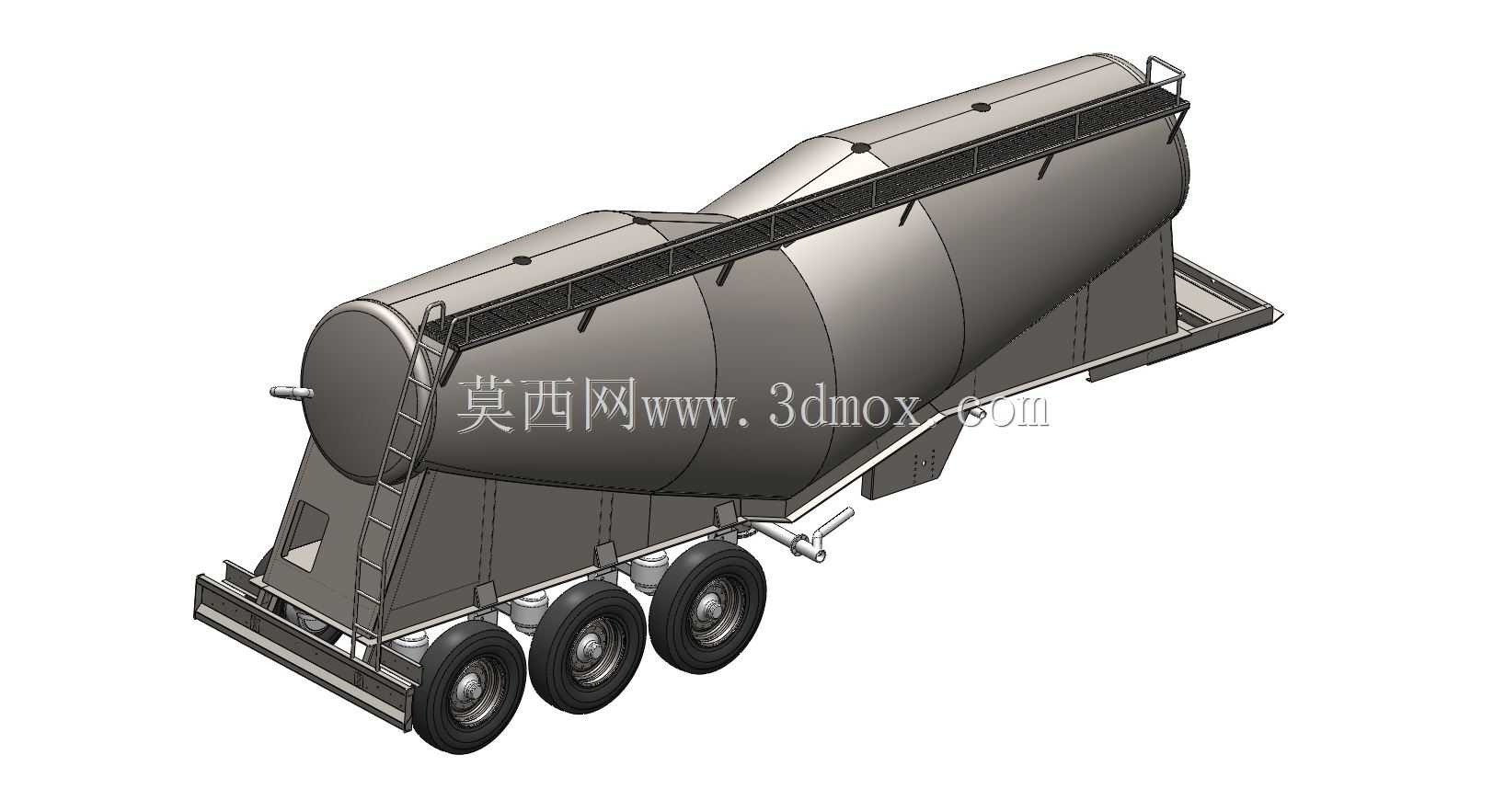

　　在商品混凝土集中配送的产业链条里，散装水泥的密闭中短途转运始终是衔接水泥厂产能与搅拌站生产节奏的核心环节，这款罐体结构的三维建模完全围绕公路粉料运输的实际工况展开，没有冗余的装饰性设计，所有结构特征都服务于装料、运输、卸料三个核心作业流程。从实际应用场景来看，这类罐体主要挂载于三轴半挂底盘，适配常规干线公路、城郊施工便道的通行条件，整体外廓尺寸严格遵循公路货运车辆的限界要求，罐体总长控制在半挂挂载的合理区间，最大直径处的宽度不超出半挂车的法定外廓，满载状态下的重心高度经过反复校核，避免高速过弯、坡道行驶时出现侧倾风险，安装时直接通过底部的副梁结构与半挂底盘的承载大梁做螺栓加焊接的复合连接，不需要额外改造底盘的原有承载结构，适配市面上主流的散装水泥半挂底盘安装位。

　　设计思路上完全围绕粉料的流化卸料特性展开，罐体没有采用规则的直筒结构，而是做了变截面的斜锥过渡，靠近卸料端的锥角角度经过反复验算，刚好匹配水泥粉料的自然安息角，避免运输过程中粉料在罐体内出现局部板结、架桥的情况，保证卸料时罐内余料率控制在极低水平。罐体顶部设置了通长的操作走台与防护栏杆，对应位置布置了多个装料口与除尘泄压接口，装料时可以同时对接不同的料仓出料口，也能根据装载量调整装料位置，避免单口装料造成的粉料偏载，走台的防滑格栅、爬梯的踏步间距都按照实际人工操作的人机工程尺寸设定，操作人员在顶部进行装料作业、清理维护时不需要额外搭设辅助设施。

　　罐体侧面的爬梯从底盘操作平台直接连通顶部走台，爬梯与罐体之间的连接支架做了加强处理，应对行驶过程中的持续振动不会出现焊缝开裂的问题。罐体底部沿轴线方向布置了多组流化装置的安装位，外接压缩空气管路后可以让罐内水泥粉料形成流化状态，通过卸料管路直接泵送到搅拌站的储料仓内，不需要额外的转料设备。罐体尾部的出料管路接口做了标准化的快装结构，适配不同搅拌站的接料口径，同时预留了助吹管路的连接位，当卸料距离较远、管路阻力较大时可以接入额外压缩空气辅助送料，避免管路堵料。

　　底盘连接部分的副梁做了变截面的承载设计，对应罐体支撑点的位置做了局部加强，分散满载状态下罐体的集中载荷，避免长期行驶过程中副梁出现疲劳变形。三轴的悬挂安装位完全匹配常规半挂车的车轴安装间距，轮胎与罐体底部的间隙预留了足够的跳动空间，即使在颠簸路面行驶、悬架达到最大压缩行程时，轮胎也不会剐蹭罐体底部的管路与支架。罐体外部的管路全部沿罐体下部的支架排布，所有管路的固定卡箍都做了减震垫设计，减少行驶振动带来的管路松动、磨损问题，关键的气路控制阀组集中布置在罐体侧面的操作箱位置，操作人员在地面就可以完成卸料流程的所有阀门操作，不需要攀爬罐体。

　　从结构细节来看，罐体的筒体壁厚根据不同位置的受力情况做了差异化设计，直筒段承受粉料的静压力相对均匀，采用常规壁厚的钢板卷制焊接，锥段部分因为长期受粉料冲刷、应力集中更明显，适当增加了壁厚，同时在内部做了局部的耐磨衬层预留位，长期使用后可以更换磨损部位的衬板，延长罐体整体使用寿命。罐体顶部的人孔盖采用了快开压紧结构，密封胶圈的压紧力均匀，保证罐内充压卸料时不会出现漏风、漏料的问题，同时人孔的尺寸足够检修人员进入罐内清理残留粉料、检修流化装置。所有外部的焊接接缝都做了连续满焊处理，避免粉料运输过程中出现漏灰的情况，焊缝位置的打磨处理也充分考虑了后期涂装的附着力，减少长期户外使用后的锈蚀问题。

　　在实际选型匹配时，这类罐体的容积可以根据常用的运输路线载重限制做调整，三维模型里的所有安装接口、连接尺寸都按照实际量产的参数设定，结构设计人员可以直接在这个模型基础上根据不同的底盘参数、客户需求做局部调整，不需要从零开始搭建基础结构，能够大幅缩短专用车改装的设计周期，也能提前通过三维装配校验排查各个部件之间的干涉问题，避免实际生产过程中出现装配件冲突、安装位不匹配的问题。
