家用自制小型单轴实用货运拖车结构

　　日常城郊短途零散物料转运场景里，大型货运车辆受道路宽度、转弯半径限制，难以深入社区巷道、乡村自建住宅施工点、城郊小型农场等狭窄区域，这类小尺寸单轴拖车恰好填补了轻型载具的运力空白，可适配普通家用SUV、轻型皮卡甚至大排量农用拖拉机的后牵引接口，完成小批量建材、农资、零散杂物的短驳运输，无需调用专业货运车辆，大幅降低零散转运的使用门槛。从结构设计逻辑来看，这款拖车采用单轴单轮组布局，舍弃了双轴结构的复杂悬挂与承重冗余，整体结构更轻量化，牵引行驶时的转向阻力更小，普通家用牵引动力即可轻松带动，日常停放时仅需占用一个标准家用车位的空间，甚至可直接停放在自家庭院角落，不会过多占用储物空间。

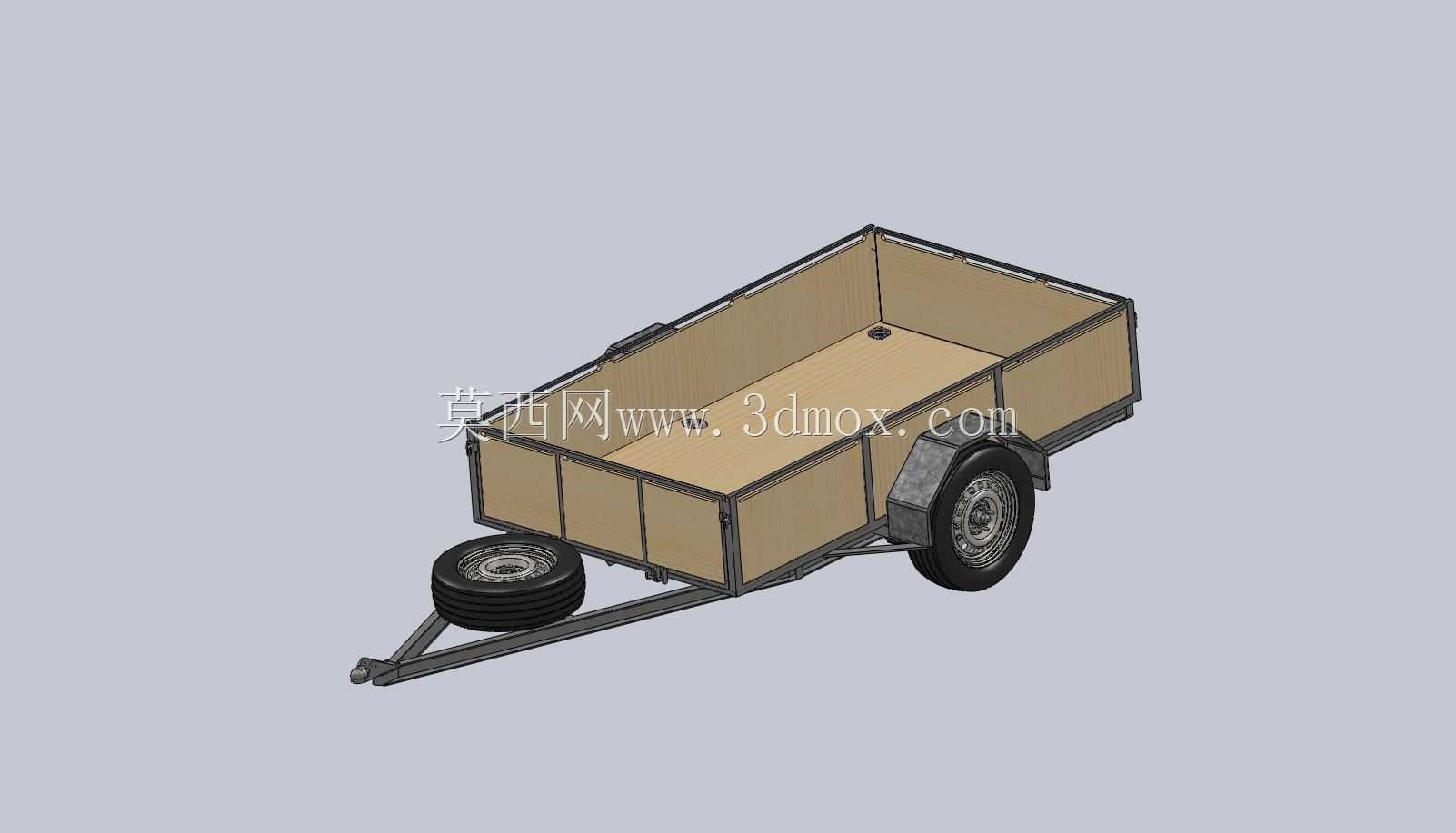

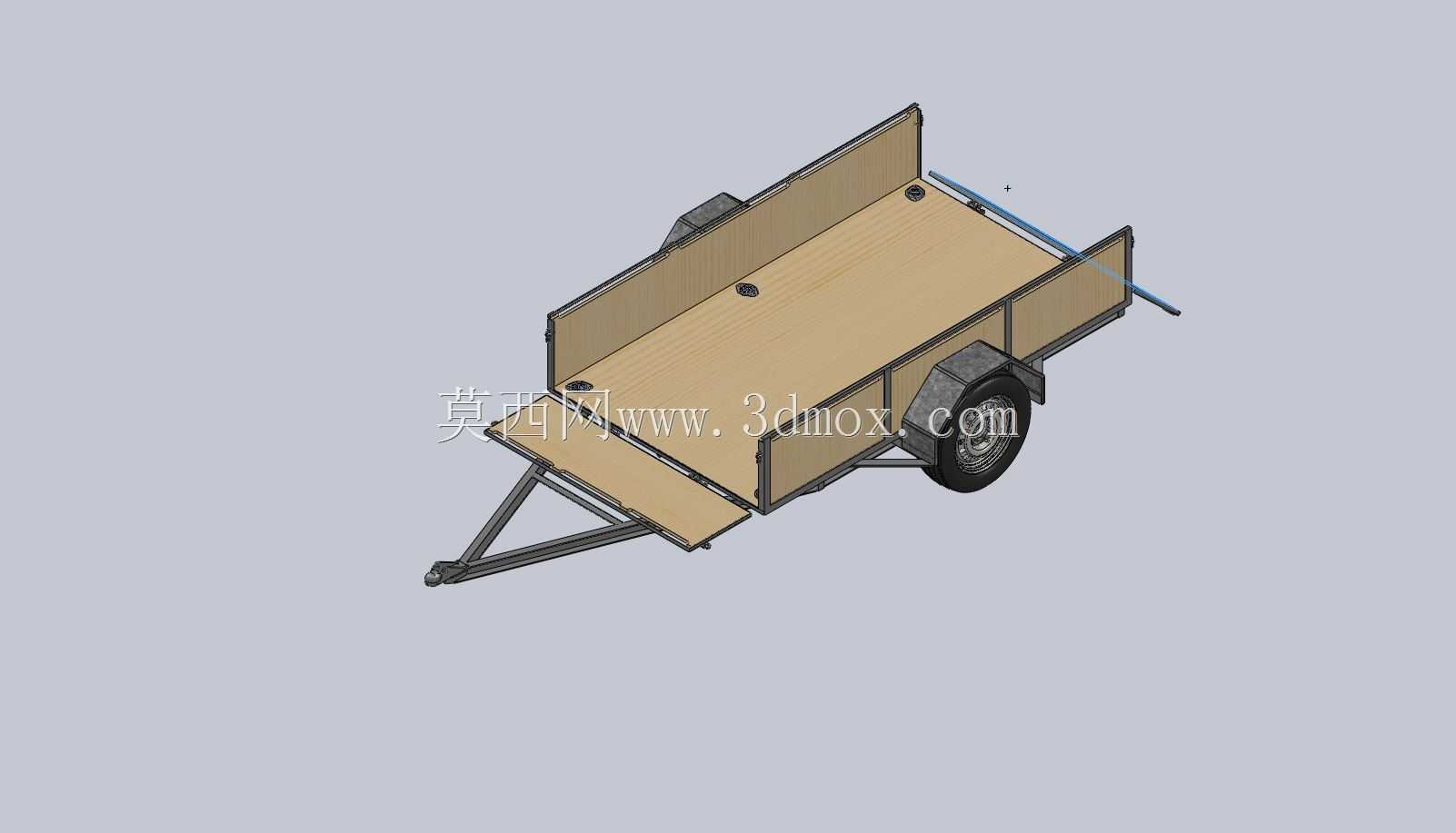

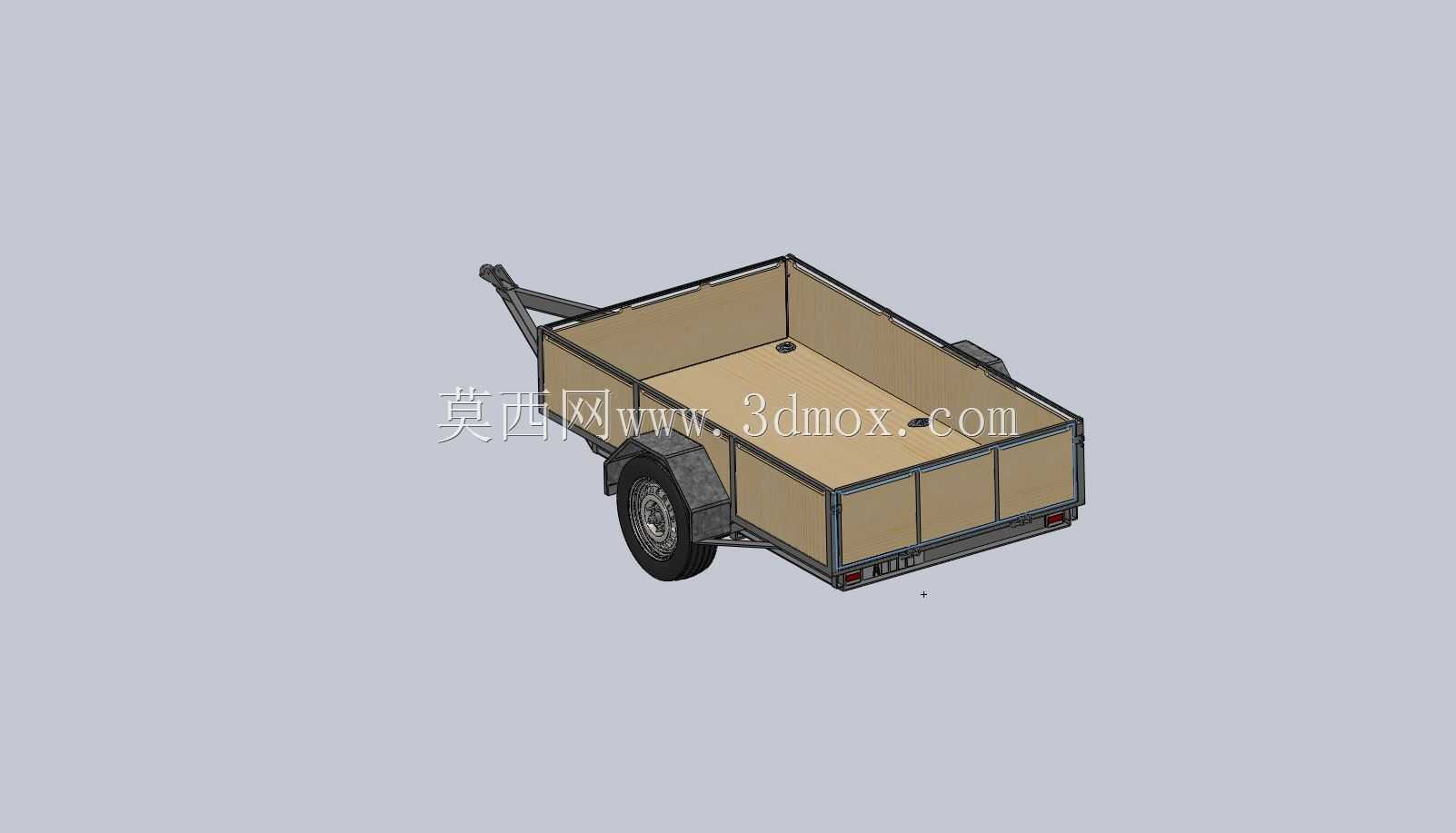

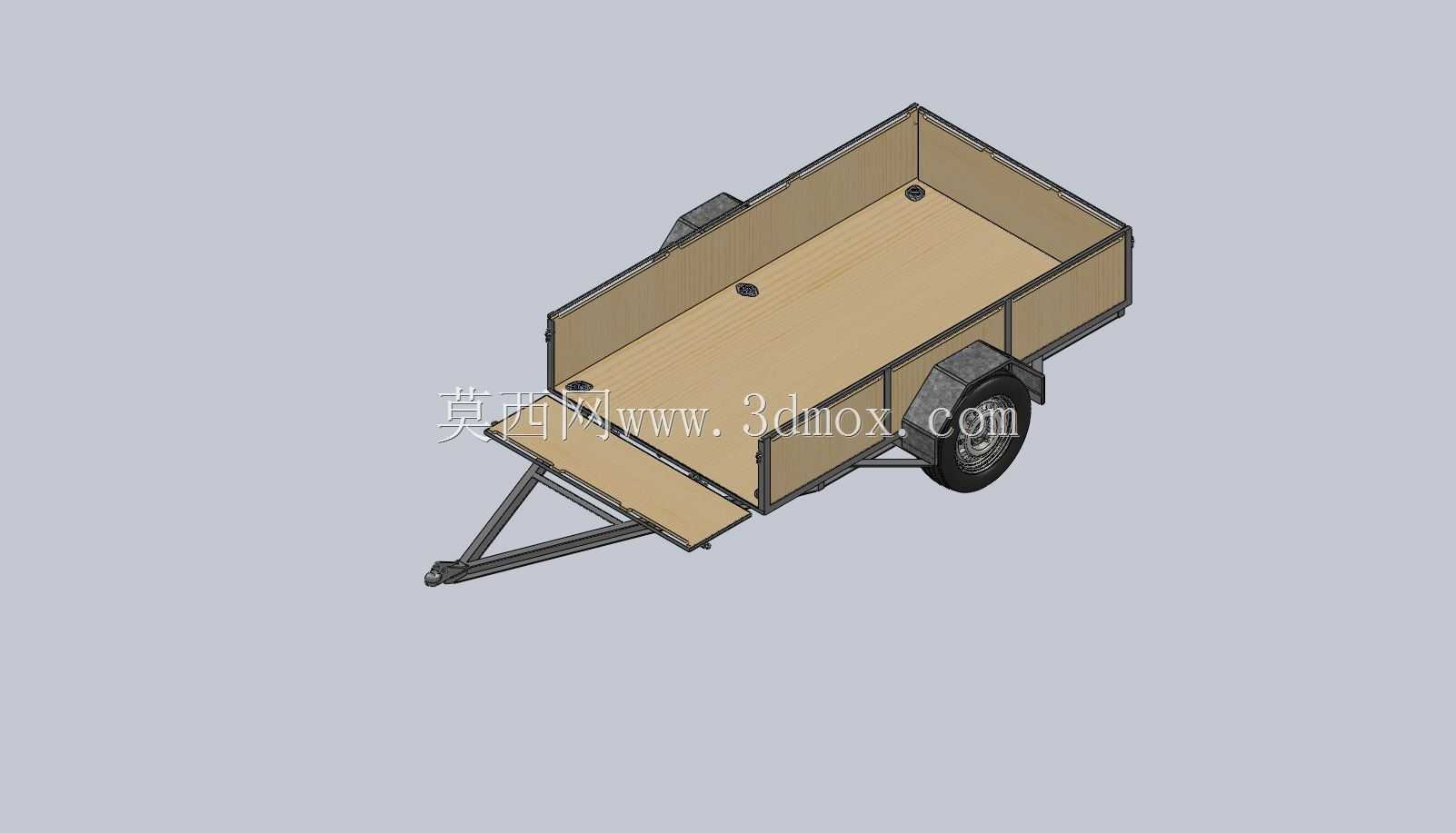

　　货箱部分采用栏板式围板结构，围板采用分段式拼接设计，每块围板通过边角的金属框架做刚性支撑，既保证了围板的抗冲击能力，避免装载硬质物料时围板变形外凸，也能在运输超长物料时，快速拆卸对应侧的围板，拓展货箱的装载边界，适配不同尺寸的物料运输需求。货箱底板采用平整的整面铺装设计，表面预留了绑扎固定点位，可配合绑带固定易滑动的货物，避免运输过程中货物移位掉落，底板靠近牵引架的位置预留了备胎安装位，将备胎固定在牵引架上方，既不占用货箱内部的装载空间，也能在行驶途中遇到轮胎破损时快速取用更换，无需翻找货箱内的货物。

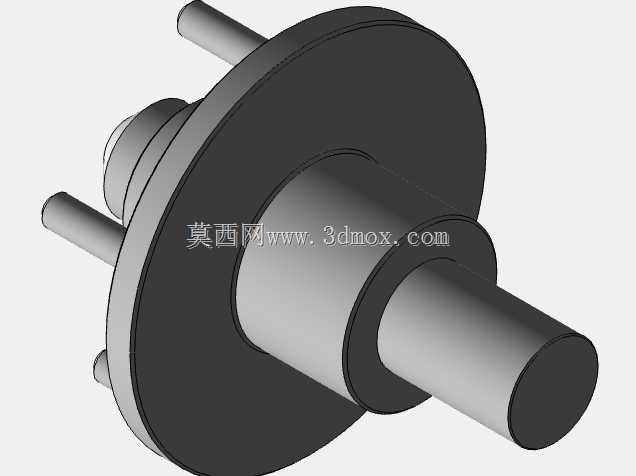

　　牵引架采用三角形衍架结构，从车轴位置向前延伸收拢至牵引连接点，三角形结构可有效分散行驶过程中的牵引力与颠簸冲击力，避免牵引架受力变形，牵引连接端采用通用型球头牵引接口，可匹配市面上绝大多数民用牵引装置的接口尺寸，无需额外改装转接件即可直接挂接使用。行走部分采用单组橡胶轮胎搭配钢制轮毂，轮胎选用民用小载重量常用的规格，配件通用性强，日常维护更换时可直接在普通汽配门店采购替换件，无需定制特殊规格配件，降低后期维护成本。车轴与货箱底盘之间采用刚性连接搭配简易缓冲结构，可过滤铺装路面行驶时的小幅颠簸，减少颠簸对货箱内货物的冲击，同时结构简单可靠，日常使用中几乎无需复杂维护，仅需定期检查连接螺栓紧固度、轮胎气压即可正常使用。

　　外形尺寸方面，货箱内部有效装载长度适配8英尺规格物料的放置需求，宽度适配4.7英尺的常规装载宽度，可平整放置标准尺寸的人造板材、成捆管材等建材，无需额外裁切物料，刚好匹配自建房装修、小型农场农资转运的常见物料尺寸，不会出现尺寸过大导致行驶灵活性下降，或是尺寸过小无法装载常规建材的问题。安装边界上，牵引架的离地高度匹配民用车辆后牵引钩的常规高度，挂接后货箱整体保持水平状态，不会出现前高后低或是前低后高的倾斜状态，避免行驶过程中轮胎异常磨损、牵引受力不均的问题；车轴位置设置在货箱重心偏后的位置，挂接后牵引头处的下压力控制在民用牵引装置允许的承重范围内，不会对牵引车辆的后悬挂造成过大负担，同时也能保证高速行驶时拖车不会出现摆头失稳的问题。货箱围板的高度设置在合理区间，既保证了散碎物料不会在运输途中洒落，也不会因为围板过高遮挡牵引车辆的后方视线，行驶时驾驶员可通过车内后视镜直接观察到货箱上方的路况，提升行驶安全性。整体结构全部采用常见的型钢、板材拼接制作，所有连接节点均可采用焊接或是螺栓紧固的方式装配，个人制作者可依托普通的五金加工工具完成全部制作流程，无需大型专用加工设备，制作门槛较低，同时结构强度完全满足轻型载运的需求，额定载重范围内长期使用也不会出现结构变形、开裂等问题。
