管件检测用工装夹具三维设计

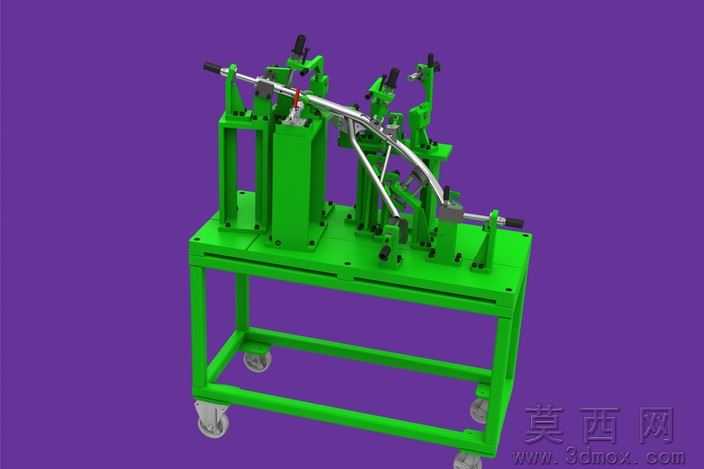

本模型为管件检测用工装夹具，整体采用三维参数化建模方式完成，建模过程中严格遵循机械设计公差配合规范，对每一处定位结构、夹紧机构的装配关系进行了精准约束，确保各部件运动无干涉、装配逻辑符合实际生产加工要求。模型整体以带脚轮的方管焊接框架为底座，底座台面采用加厚钢板加工而成，保证整体工装的结构刚性与承重稳定性，底部配置的四个万向脚轮带刹车结构，既满足工装在车间内的灵活转运需求，也可在工作位置实现可靠固定，避免检测过程中工装移位影响检测精度。台面上的夹具主体采用模块化设计思路，根据待检测管件的外形轮廓、检测基准点位置，分别设置了多处定位支撑座、快速夹紧机构以及仿形定位块，所有定位块的型面均按照待检测管件的理论数模进行匹配加工，能够实现管件的快速装夹定位，无需人工反复调整位置，大幅提升检测环节的装夹效率。夹紧机构选用标准快速夹钳，搭配可调整的压头结构，可根据管件的实际尺寸偏差进行小范围的压接位置调整，保证装夹力度适中，既不会因为夹紧力过大导致管件变形影响检测结果，也不会因为夹紧力不足导致管件在检测过程中出现位移。建模过程中对所有金属结构件均赋予了对应的金属材质，主体框架与夹具结构件采用喷塑绿色金属材质，模拟实际生产中工装的表面处理效果，待检测管件赋予抛光金属材质，与夹具结构形成清晰的视觉区分，渲染阶段采用纯色背景配合均匀打光，清晰展现出夹具的整体结构布局、各部件的位置关系以及装夹状态下的管件形态，方便设计人员、工艺人员以及检测人员直观理解工装的使用方式与工作逻辑。该夹具主要应用于管件类零件的生产过程检测环节，可配合三坐标测量设备、专用检具完成管件的轮廓度、位置度、孔径等多项形位公差的检测，有效保证管件类零件的加工精度一致性，降低人工装夹找正的时间成本，提升批量检测的工作效率。
