多机组集成式工业发电站三维结构设计

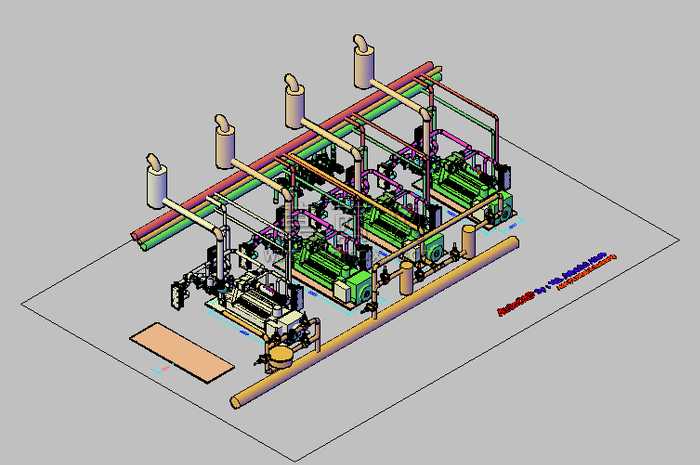

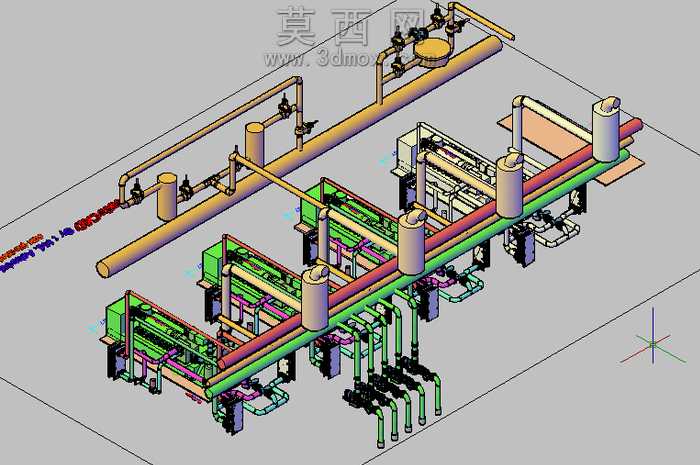

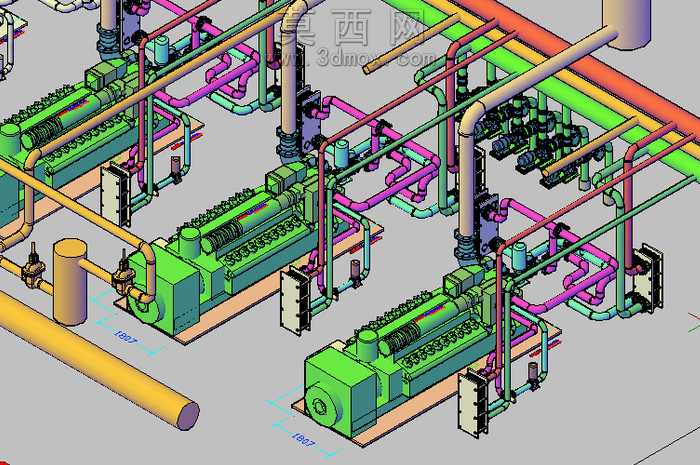

本作品为多机组集成式工业发电站的三维结构设计，整体采用模块化布局思路，在三维建模过程中严格遵循工业发电系统的实际排布逻辑，将多台发电主机、排气通路、输送管线、附属配套部件进行整合式搭建。建模阶段首先完成核心发电主机的结构还原，对主机的壳体轮廓、内部传动支撑结构、外部接线与检修接口进行精细化建模，保证每一处结构比例符合真实工业设备的尺寸规范。随后完成管路系统的搭建，针对不同走向的输送管线采用参数化建模方式，精准还原管线的弯折角度、连接法兰位置、支撑固定点位，同时对排气立管的顶部防雨结构、管线的色标区分进行细节还原，不同功能的管线分别赋予对应色彩的材质，便于区分介质流向。附属部件的建模涵盖了底部承载基座、侧边操作平台、管线固定支架、端部连接组件等内容，每一处连接点位都做了装配约束校验，避免出现结构干涉问题。材质渲染阶段，针对发电主机的金属壳体赋予哑光铸铁材质，传动部件赋予亮面金属材质，管线根据功能分别赋予不同色彩的工程塑料或金属漆面材质，基座部分赋予混凝土质感材质，排气部件赋予耐高温金属材质，通过材质差异清晰区分不同功能模块。整体设计充分考虑了工业发电站的运维空间预留，在机组之间预留了合理的检修通道，管线排布避开了操作通行区域，底部基座的承载结构做了加强筋设计，保证整体结构的稳定性。建模过程中对所有部件的装配关系进行了反复校验，确保每一个连接结构都符合机械装配逻辑，既还原了真实工业发电站的结构特征，也通过三维可视化的方式清晰呈现了多机组集成发电系统的整体布局与部件组成。
