三十辐条概念款汽车轮毂三维设计

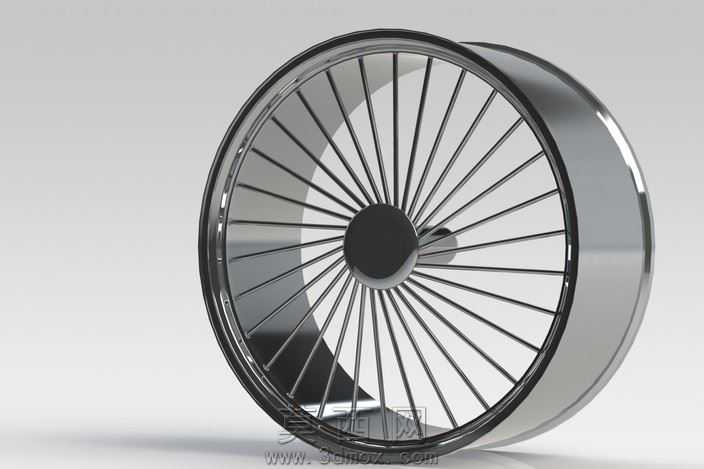

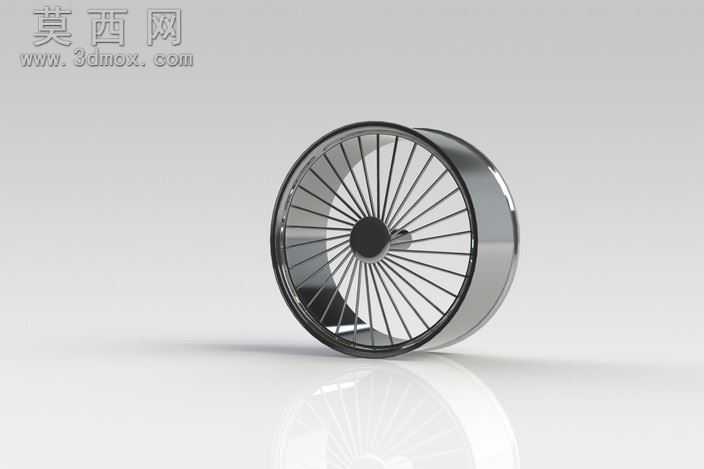

本作品为概念款汽车轮辋的三维设计成果，全程依托SolidWorks平台完成全流程建模与渲染工作。建模阶段首先以旋转凸台命令生成轮辋的基础筒体结构，精准把控轮辋的胎圈座宽度、凸缘高度、槽底深度等核心尺寸，匹配常规乘用车轮胎的安装适配标准，筒体的内外曲面均通过样条曲线拟合后旋转生成，保证曲面过渡顺滑无棱角，为后续轮胎安装的气密性预留合理的公差区间。轮辐部分采用三十根等径细辐条的放射状布局，建模时先绘制单根辐条的扫描路径，路径从中心轮毂盖安装位的圆周均匀发散至轮辋内侧的安装凸台，辐条截面采用圆形轮廓，通过扫描命令生成单根辐条后，利用圆周阵列命令完成三十根辐条的均匀排布，阵列过程中严格校验每根辐条的角度偏差，保证整体结构的对称性与动平衡基础性能。中心轮毂座部分设计为圆形凸台结构，预留了轮毂盖的安装卡槽与螺栓孔位的定位基准，凸台与辐条的衔接处做了圆角过渡处理，避免应力集中问题。材质与渲染阶段，轮辋整体赋予抛光镀铬金属材质，调整材质的反射率、粗糙度参数，模拟真实镀铬层的高反光金属质感，辐条部分同样采用同材质处理，通过光影渲染突出细辐条的纤细质感与金属光泽，背景采用浅灰色渐变地面，添加柔和的环境光与定向补光，让轮辋的曲面光影层次更加丰富，金属反光效果自然真实，清晰呈现轮辋的整体结构与细节特征。设计思路上，这款概念轮辋主打轻量化与复古视觉风格，三十根细辐条的布局在保证结构强度的前提下尽可能减少材料用量，降低轮辋的整体重量，同时多辐条的放射状造型兼具复古优雅的视觉效果，适配复古风格改装乘用车的外观需求，整体结构在建模过程中经过多次参数调整，兼顾了造型美观性与结构实用性，可作为汽车改装配件设计、轮辋结构教学的参考案例使用。
