不锈钢铸造合页工业结构设计方案

　　在工业柜体、洁净车间防护门、户外不锈钢设备舱门的结构设计中，合页作为核心转动连接件，其结构强度、安装适配性直接决定了门体的长期运行可靠性。这款不锈钢铸造合页的设计，完全围绕高湿、高腐蚀、频繁启闭的工业场景展开，从结构选型到安装细节都贴合实际工程需求。

　　从实际应用场景来看，这类合页适配的场景覆盖了食品加工车间的不锈钢防护门、化工设备的检修舱门、户外通讯机柜的侧开门、船舶舱室的内门等，这些场景要么存在常态化的水汽、弱腐蚀介质接触，要么需要承受门体长期启闭的磨损，普通冲压合页容易出现转轴锈蚀、页片变形、安装孔滑丝的问题，而铸造不锈钢材质的合页，整体结构致密度更高，抗形变能力更强，能适配20-40kg级别的门体承重需求，满足常规工业门体的使用要求。

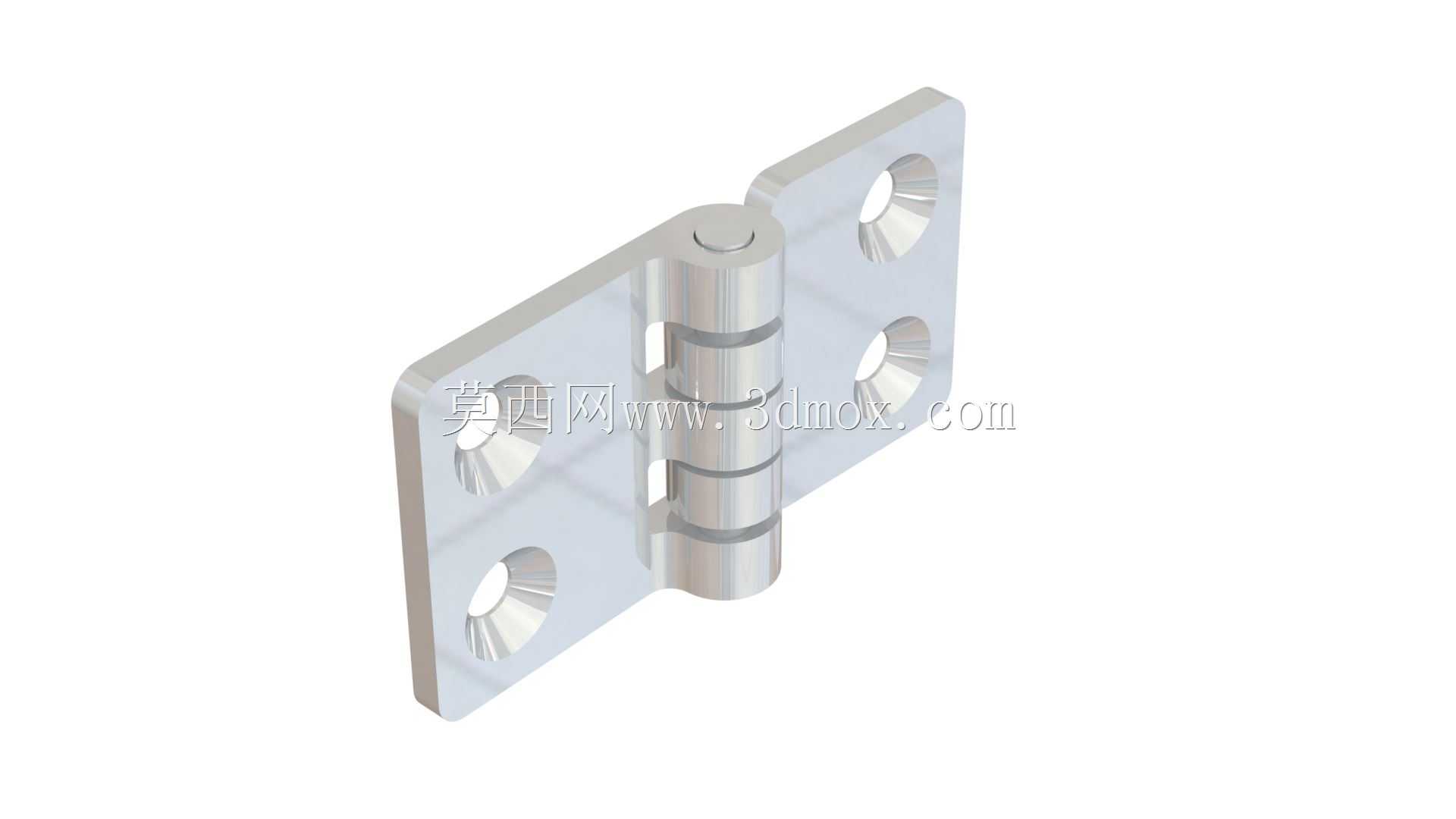

　　产品的功能特性设计上，采用了多段式转轴结构，转轴与页片的配合间隙控制在0.1mm以内，既保证转动过程无明显旷量，避免门体启闭时出现晃动异响，又预留了足够的润滑脂存储间隙，长期使用无需频繁维护也不会出现卡滞。页片上的安装孔全部采用沉头设计，适配M5规格的内六角沉头螺丝，安装后螺丝头完全没入沉孔内，不会突出页片表面，既避免了螺丝突出剐蹭操作人员或线缆，也能让页片与安装面完全贴合，受力更均匀，不会出现局部应力集中导致的页片变形。

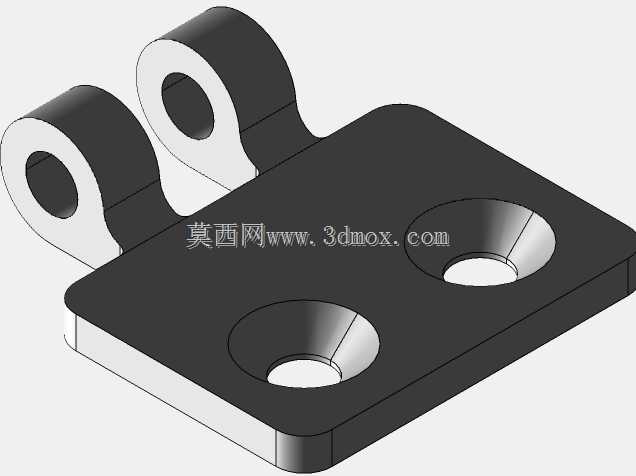

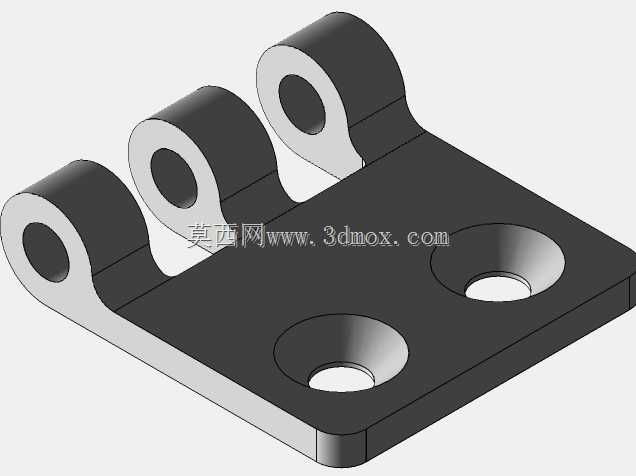

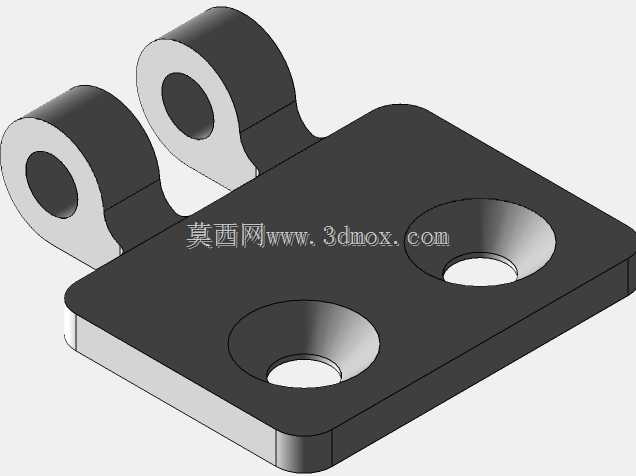

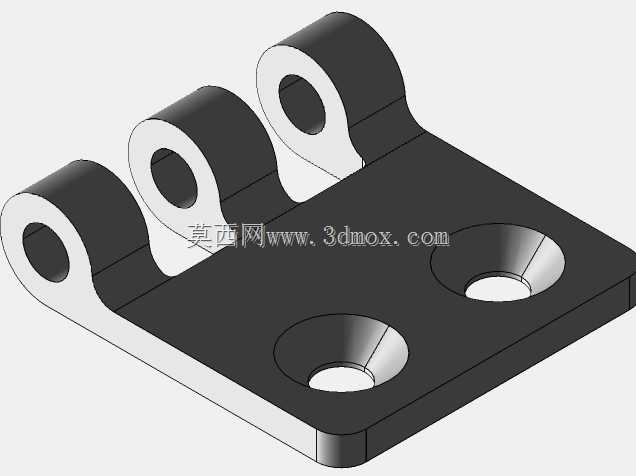

　　设计思路上，这款合页没有采用常见的两片式薄页片结构，而是选用整体铸造后精加工的工艺路线，页片与转轴套筒为一体成型结构，避免了焊接合页容易出现的焊缝锈蚀、套筒脱落问题。转轴采用同材质不锈钢销轴，两端做铆压封边处理，不会出现销轴脱出的问题，同时合页的转动阻尼经过调校，空载状态下门体可以停在任意开启角度，不会出现自动关门或者自由晃动的情况，方便设备检修时门体保持固定位置。

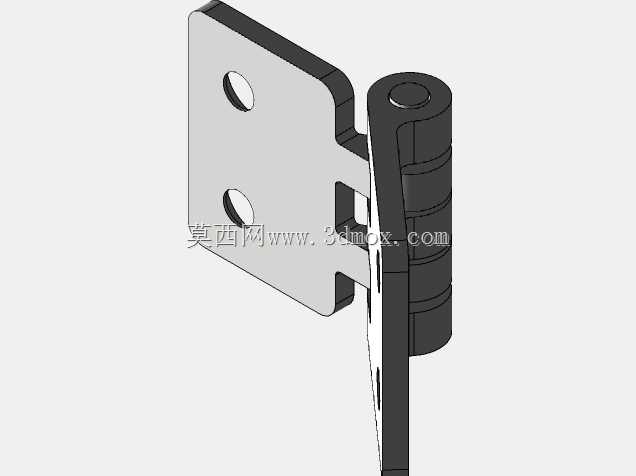

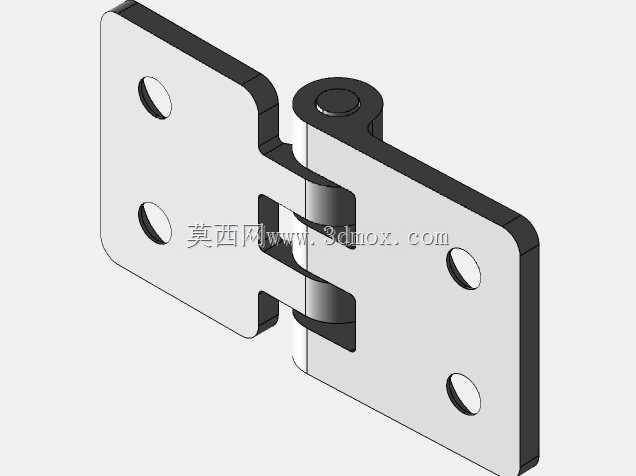

　　外形尺寸与安装边界方面，合页完全展开状态下的长度为74mm，页片宽度为45mm，合页闭合后的整体厚度为5mm，这个尺寸设计刚好适配20-50mm厚度的门板安装，安装时两个页片分别贴合门板与门框的安装面，沉孔的中心距经过精准计算，安装时不需要额外扩孔或者调整位置，只要按照孔位标记钻孔或者攻丝，就能完成精准装配。需要注意的是，安装时要保证两个页片的转轴同轴度偏差不超过0.2mm，否则会出现启闭卡滞、转轴磨损加剧的问题，在门框与门板的合页安装位，建议预留0.5-1mm的装配间隙，避免门体热胀冷缩或者漆面厚度导致的启闭干涉。

　　从结构选型的角度来说，这类不锈钢铸造合页相比普通冲压合页，虽然单件成本略高，但全生命周期内的维护成本极低，在腐蚀环境下的使用寿命是普通镀锌合页的5倍以上，尤其适合对可靠性要求高、后期维护不便的户外设备或者洁净车间使用。建模过程中，对沉孔的深度、转轴的配合公差、页片的圆角过渡都做了精准还原，所有安装孔的位置度偏差控制在0.05mm以内，完全可以直接用于设备的结构装配干涉检查，也可以直接导出工程图用于加工生产。在实际设备选型时，可以根据门体的重量、宽度选择对应数量的合页，一般单扇宽度600mm以内的门体配置2个该款合页即可满足承重要求，宽度超过600mm的门体建议配置3个合页，中间合页主要起到辅助承重、防止门体变形的作用。
