带精确测量尺寸的欧标木质仓储托盘

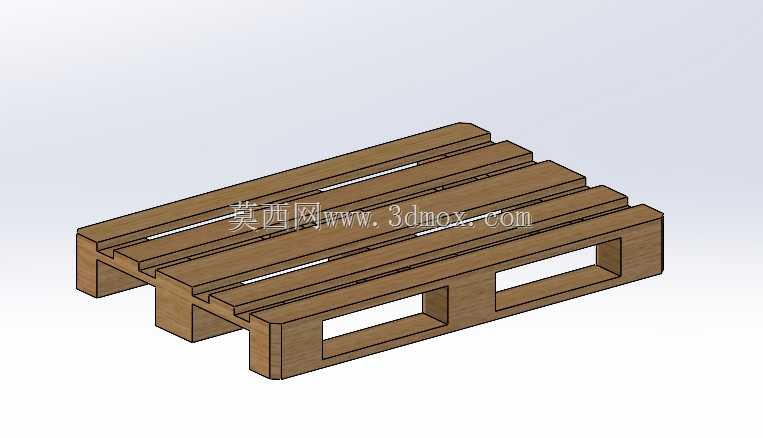

　　在仓储物流与生产车间的物料周转环节，托盘作为最基础的单元化载具，其结构精度直接影响到叉车作业效率、货架堆码适配性以及自动化立体库的存取兼容性。这款欧标木质托盘的三维结构，完全参照实际流通领域常用的欧元托盘尺寸规范搭建，所有板条间距、墩块高度、叉孔净空都做了精确的尺寸约束，建模过程中没有做简化处理，每一块铺板的倒角、墩块的拼接缝隙都按照实物的加工工艺做了还原。

　　从实际应用场景来看，这类托盘广泛适配通用平衡重式叉车、手动液压搬运车的作业需求，底部的三个纵向通道设计，既满足四向进叉的操作要求，也能适配自动化输送线的辊筒间距，不会出现卡滞、偏载的问题。铺板之间预留的均匀缝隙，一方面可以减少托盘整体自重，降低无效载荷占比，另一方面在仓储环节能保证货物底部的空气流通，避免存放纸箱类包装货物时因底部闷湿出现包装破损，对于需要冷链周转的货物，缝隙结构也能让冷气流快速循环，保证货堆内部温度均匀。

　　设计过程中，首先确定的是叉孔的边界尺寸，手动搬运车的叉齿最低高度通常在85mm左右，因此托盘底部墩块的高度设置为100mm，预留足够的进叉余量，避免作业时叉齿刮蹭托盘底部铺板造成结构损坏。顶面铺板的厚度统一设置为22mm，这个厚度是经过长期实际使用验证的，既能满足1吨动载、3吨静载的承载要求，也不会因为铺板过厚造成托盘整体高度超标，影响集装箱、货运车辆的内部堆码层数。边缘的铺板做了10mm的圆角处理，避免人工搬运货物时被锋利的木板边缘划伤，也能减少叉车作业时碰撞造成的板条端头劈裂问题。

　　从安装与适配边界来看，这款托盘的外形尺寸严格遵循欧标托盘的1200mm×800mm规格，可以完美匹配标准集装箱的内部宽度，在集装箱内并排摆放时不会出现间隙过大或者无法放入的问题，也能适配大部分通用仓储货架的横梁间距，不需要额外调整货架层距。托盘底部的九个墩块采用对称分布结构，堆码时上层托盘的墩块可以完全落在下层托盘的墩块支撑面上，不会压坏下层托盘的铺板，空托盘堆叠时的整体稳定性更好，能有效减少仓储空间占用。

　　结构建模时，特意保留了木材的纹理方向设置，铺板的纹理全部沿长度方向排布，这和实际木板的受力特性一致，沿纹理方向的抗弯强度更高，在承受集中载荷时不容易出现断裂。中间的三根纵向加强铺板，位置正好对应底部墩块的支撑点，叉车叉齿举升时，载荷可以直接通过铺板传递到墩块上，避免铺板出现悬空受力的情况，延长托盘的实际使用寿命。叉孔内部的边角处做了轻微的倒角处理，叉齿进入时可以起到导向作用，即使操作人员对位有轻微偏差，也能顺利进叉，不会因为硬撞造成墩块开裂。

　　在生产制造环节，这个三维模型可以直接导出工程图用于木板的裁切加工，所有尺寸都做了参数化关联，如果需要调整承载能力，只需要修改铺板厚度、墩块尺寸的参数，就能快速生成不同规格的托盘模型，不需要重新绘制结构。对于物流系统仿真的场景，这个模型的重量、重心位置都按照实物做了设置，可以直接导入仿真软件中用于输送线调度、堆垛机存取的模拟测试，不需要再做额外的模型简化处理。
