螺旋晶格陀螺仪晶胞结构设计

　　在高精度惯性导航、航空航天姿态控制、高端精密传感设备领域，陀螺仪核心敏感单元的结构设计直接决定了整机的测量精度、抗冲击性能与长期运行稳定性，本次设计的螺旋晶格陀螺仪晶胞，正是针对这类高要求场景开发的基础结构单元。不同于传统实心结构的敏感元件，该晶胞采用螺旋拓扑的晶格构型，从结构力学底层逻辑出发，通过曲面连续过渡的空间构型，将外部冲击、振动载荷均匀分散到整个晶胞的各个曲面壁面，避免局部应力集中导致的结构形变或疲劳损伤，这一特性对于需要承受发射阶段强过载、运行阶段持续微振动的航天级陀螺仪而言，能够有效降低结构形变带来的测量漂移，提升惯导系统的长期精度保持能力。

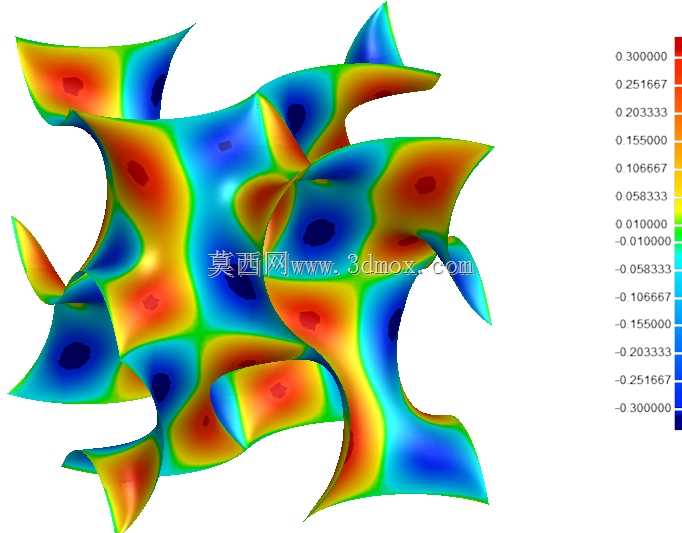

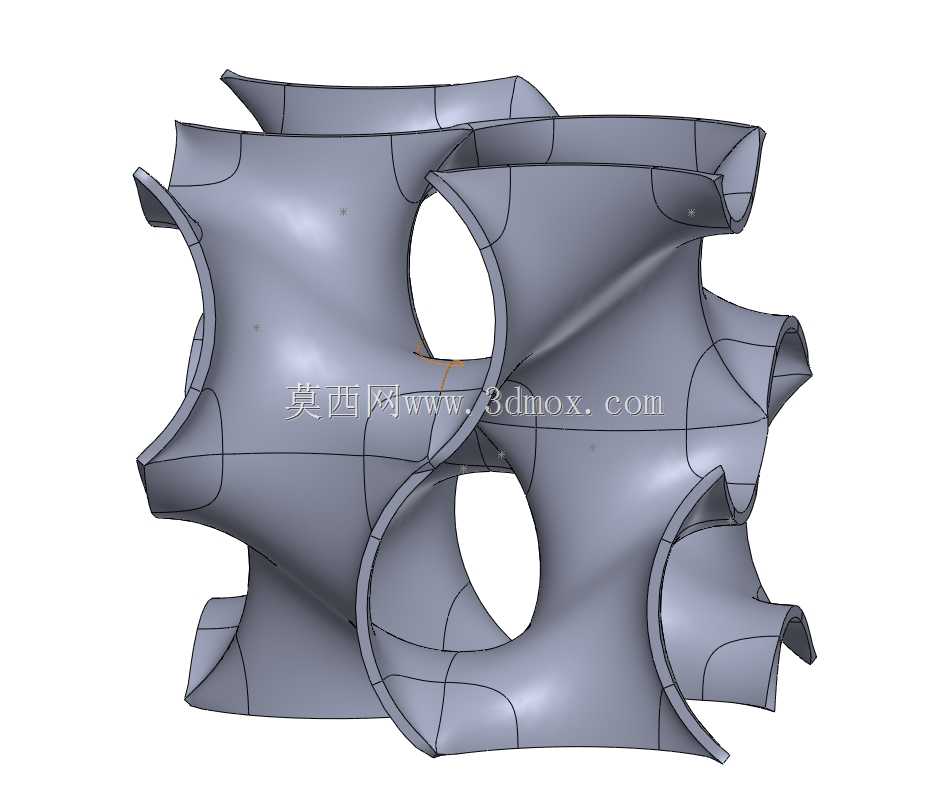

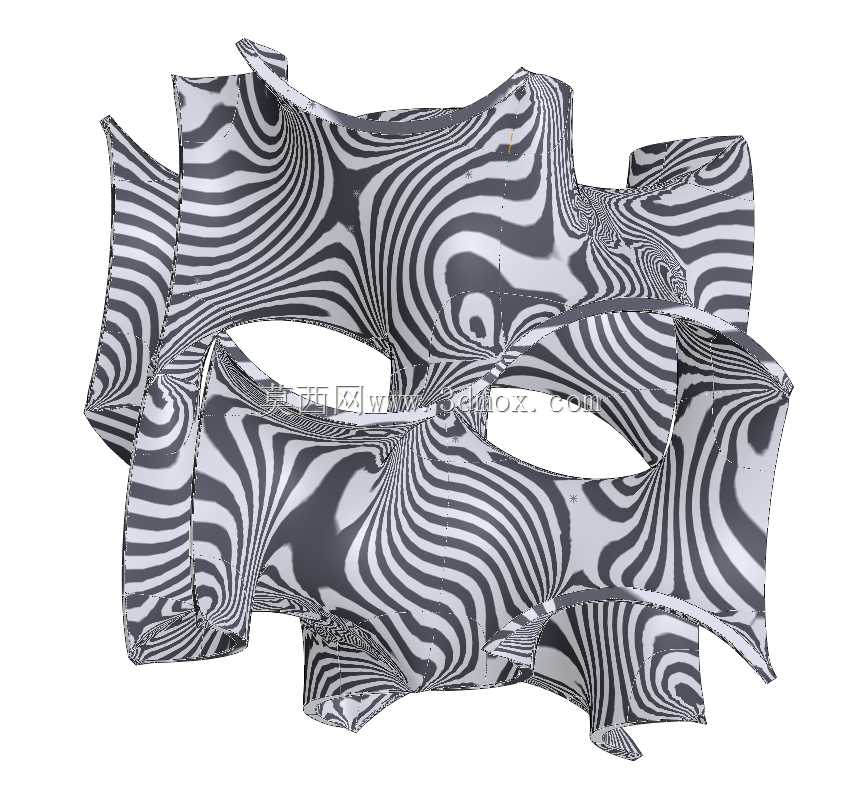

　　从设计思路上看，该晶胞没有采用常规的直杆式晶格构型，而是选择了连续光滑的双曲面螺旋连接形式，所有壁面之间均采用G2连续的曲面过渡，不存在尖锐棱角或直角连接区域，这一设计一方面能够消除3D打印制造过程中的应力集中点，降低打印过程中翘曲、开裂的废品率，另一方面也能让晶胞在承受多方向载荷时，力流传递路径更加平顺，不会在棱角位置出现应力突变导致的结构失效。晶胞的空间构型为中心对称的三周期螺旋结构，三个正交方向的力学性能呈现各向同性特征，不会因为载荷方向的差异出现刚度突变，这对于陀螺仪敏感单元而言至关重要——传统各向异性的晶格结构在承受不同方向的加速度时，会产生不一致的形变响应，直接导致测量误差增大，而该各向同性的螺旋晶胞，在X、Y、Z三个轴向的压缩、剪切刚度偏差控制在5%以内，能够保证多轴加速度测量时的响应一致性。在实际应用场景中，该晶胞既可以作为独立的敏感结构单元，组装成阵列式的微机电陀螺仪核心敏感层，也可以通过周期性阵列拼接，构成陀螺仪内部的支撑缓冲结构，用于隔离外部振动对核心测量元件的干扰。当作为缓冲结构使用时，该螺旋晶格的孔隙率可以根据实际刚度需求进行调整，通过改变曲面壁的厚度、螺旋升角参数，能够在相同体积下实现不同的承载能力与阻尼特性，适配从民用无人机惯导到航天级高精度惯导的不同载荷工况需求。

　　从安装边界来看，该晶胞为正六面体周期性单元，每个单元的连接面均为光滑的平面接口，阵列拼接时不需要额外的连接结构，相邻晶胞的曲面壁可以自然融合为整体结构，安装时可以根据安装舱的实际尺寸，灵活调整阵列的行列数，不需要对晶胞本身进行二次切割或修改，能够适配不同尺寸规格的陀螺仪内部安装空间。晶胞的所有曲面壁厚均保持均匀一致，这一设计既符合金属3D打印、高精度光固化打印的工艺要求，避免壁厚突变导致的打印缺陷，也能够保证结构在温度变化时，热膨胀变形均匀分布，不会因为壁厚差异导致局部热应力集中，影响陀螺仪在宽温度范围环境下的测量稳定性。

　　在结构功能特性上，该螺旋晶胞除了具备优异的力学承载与缓冲性能外，连续的曲面内部通道还可以作为散热流道使用，当陀螺仪内部的检测元件工作发热时，冷却介质可以顺着晶胞的螺旋孔隙流动，带走核心区域的热量，避免局部温度过高导致的电子元件性能漂移，实现结构承载、缓冲减振、散热通道的多功能集成，有效减少陀螺仪内部的冗余结构，缩小整机体积，降低整体重量。不同于传统的机加工结构，该晶胞的一体化曲面构型无法通过传统切削加工实现，必须依托增材制造工艺完成生产，因此在设计阶段就充分考虑了增材制造的工艺约束，所有曲面的倾斜角度均大于45度，打印过程中不需要添加额外的支撑结构，既减少了后处理的工作量，也避免了支撑去除过程中对晶胞薄壁结构的损伤，保证成品的结构完整性与尺寸精度。在实际选型使用时，设计人员可以根据陀螺仪的量程、抗冲击要求、安装空间尺寸，对晶胞的单胞尺寸、壁厚、螺旋曲率参数进行参数化调整，不需要重新进行整体拓扑优化，只需要调整对应参数即可快速生成适配不同工况的晶胞结构，大幅缩短敏感结构的设计迭代周期，提升新产品的开发效率。
