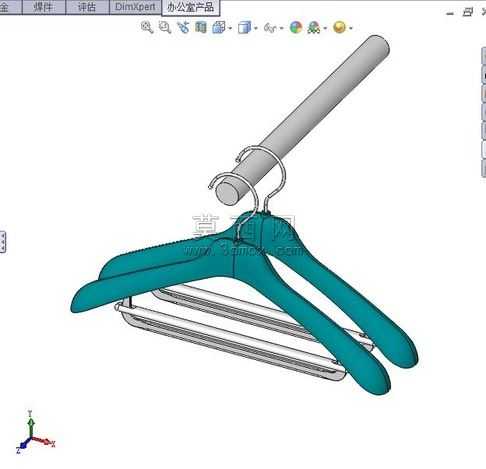

家用带裤夹塑料衣架三维结构设计

本模型为日常家用带裤夹塑料衣架的三维结构设计，采用SolidWorks软件完成全参数化建模，整体建模逻辑遵循实际产品的生产制造逻辑，还原了衣架的完整结构细节。模型主体衣架部分采用曲面建模方式构建，先绘制衣架的轮廓引导线，通过放样、曲面填充等命令生成衣架主体的曲面造型，再通过加厚命令生成实体结构，主体边缘做了圆角过渡处理，既还原了塑料衣架光滑无毛刺的实际质感，也避免了日常使用中尖锐边角刮伤衣物、划伤手部的问题。衣架顶部的金属挂钩采用扫描命令完成建模，先绘制挂钩的弧形路径，再绘制圆形截面沿路径扫描生成挂钩实体，挂钩与衣架主体的连接位置做了卡扣式的配合结构设计，还原了实际产品中挂钩可灵活转动的装配关系，方便日常悬挂时调整衣架角度。衣架下方的裤夹组件采用独立零件建模后装配的方式完成，裤夹的夹体、弹簧结构、压杆都做了等比例还原，夹体与衣架主体的连接横杆采用扫描命令生成，横杆与衣架主体的连接位置做了加强筋结构，提升整体结构的承重能力，避免悬挂较重衣物时出现连接处断裂的问题。材质渲染方面，衣架主体赋予了蓝绿色哑光塑料材质，调整了材质的粗糙度和反光度，还原了PP塑料的真实质感，金属挂钩和裤夹弹簧赋予了抛光不锈钢材质，添加了轻微的环境反射效果，让金属部件的质感更加真实，下方的裤夹横杆也赋予了和挂钩一致的金属材质，整体材质搭配贴合日常家用衣架的实际材质选择。设计思路上，整体结构完全贴合日常使用需求，衣架主体的弧度符合人体肩部曲线，悬挂衣物时能够更好地支撑衣物肩部，避免衣物出现鼓包变形的问题，下方的裤夹组件可以同时悬挂裤子或者裙装，实现一个衣架同时收纳上下装的功能，提升空间利用率，整体尺寸按照常规家用衣架的实际尺寸等比例建模，各部件之间的装配间隙都按照实际生产的公差要求设置，模型可直接用于后续的结构验证、3D打印手板制作或者注塑模具开发的参考，整体建模过程参数化特征完整，所有特征都保留了可编辑的参数，方便后续根据需求调整衣架的尺寸、造型或者增减功能结构。
