多规格90度PVC弯头管件结构设计

　　在民用给排水、化工流体输送、农业灌溉、家装水电改造等诸多管路布设场景里，90度弯头是改变管路走向最常用的配件之一，这款PVC材质的弯头管件，覆盖了从3/8英寸到12英寸共十余个常规通径规格，能适配不同流量等级的管路系统需求，无需单独为每个通径重复做基础结构建模，大幅提升管路布设阶段的选型与装配效率。从实际工程使用角度看，PVC材质的弯头本身具备自重轻、内壁摩阻小、耐常规酸碱腐蚀、绝缘性好的特点，相比同规格金属弯头，安装时不需要做防腐涂装，也不用担心长期输水过程中的锈屑堵塞问题，非常适合家装冷热水、市政排污支管、园林喷灌、实验室弱酸弱碱输送管路这类场景使用。

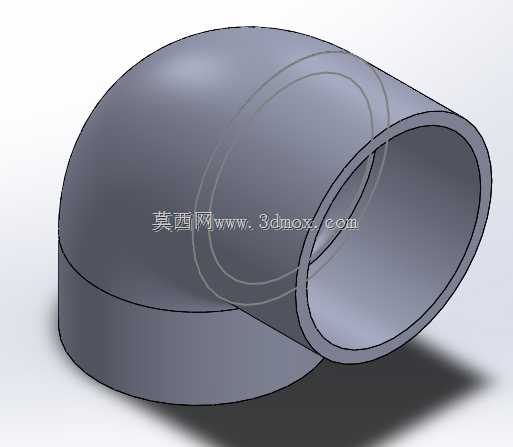

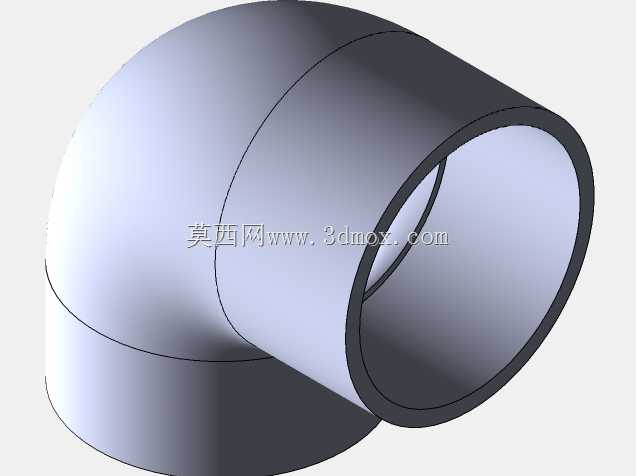

　　这款弯头的结构设计采用等径90度转弯结构，转弯段做了平滑圆弧过渡，没有直角突变的流道结构，能最大程度降低流体经过转弯处的局部阻力损失，减少管路系统的泵送能耗，同时也能避免直角拐角处容易积存杂质、造成管路堵塞的问题。在建模过程中，首先确定了不同通径对应的壁厚参数，完全参照PVC管材管件的通用安装公差要求，承口段的内径尺寸与对应规格PVC管材的外径公差带做了匹配设计，保证粘接安装时的配合间隙在合理范围，既不会因为间隙过大造成粘接剂填充不足漏液，也不会因为间隙过小导致管材无法完全插入承口，造成安装不到位的隐患。

　　弯头的转弯半径采用了长半径设计，相比短半径弯头，流体经过时的流态更平稳，水锤冲击产生的应力更小，能有效提升管路长期运行的稳定性，尤其是在有瞬时压力波动的供水管路中，长半径结构的抗冲击寿命明显优于短半径结构。从安装边界来看，每个规格的弯头都预留了足够的承口插入深度，安装时只需要将管材端面做平、清理干净后均匀涂抹PVC专用粘接剂，插入承口到底后保持数秒即可完成固定，不需要额外的焊接、法兰固定工序，单人即可完成安装作业，大幅降低现场施工的人力与时间成本。不同通径规格的模型都保留了统一的装配基准，在做管路系统整体装配时，可以直接替换不同通径的弯头模型，不需要重新调整装配约束关系，能快速完成不同流量方案的管路布局验证。

　　在细节处理上，承口端面做了微小的倒角处理，既可以去除注塑成型后的飞边毛刺，也能在管材插入时起到导向作用，避免管材端面刮掉粘接剂造成粘接失效；弯头外壁没有多余的加强筋结构，整体外观光滑流畅，既减少了注塑成型时的缩痕风险，也能降低管路布设时的空间占用，在狭小的吊顶、管井内布设时不会因为突出的结构造成安装干涉。针对不同使用场景的压力需求，不同通径对应的壁厚做了梯度设计，大通径规格的壁厚适当增加，保证在同等压力等级下的结构强度，不会因为通径放大后管壁承压能力不足出现开裂渗漏问题。建模时所有的尺寸参数都做了参数化关联，调整通径参数时，承口尺寸、壁厚、转弯半径、整体长度都会自动匹配更新，方便后续根据特殊项目需求做定制化调整，不需要重新绘制基础轮廓。在实际管路设计选型时，这款弯头可以直接和同规格的PVC三通、直接、阀门等配件配合使用，所有接口尺寸都遵循通用的PVC管件尺寸标准，不存在适配性问题，不管是做家装水电的方案演示，还是做工业管路的流体仿真，都可以直接调用模型完成装配，省去重复建模的时间。
