锌合金40x40规格工业合页结构设计

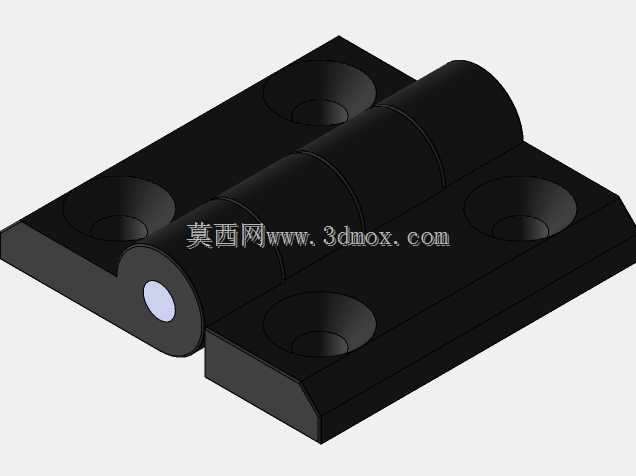

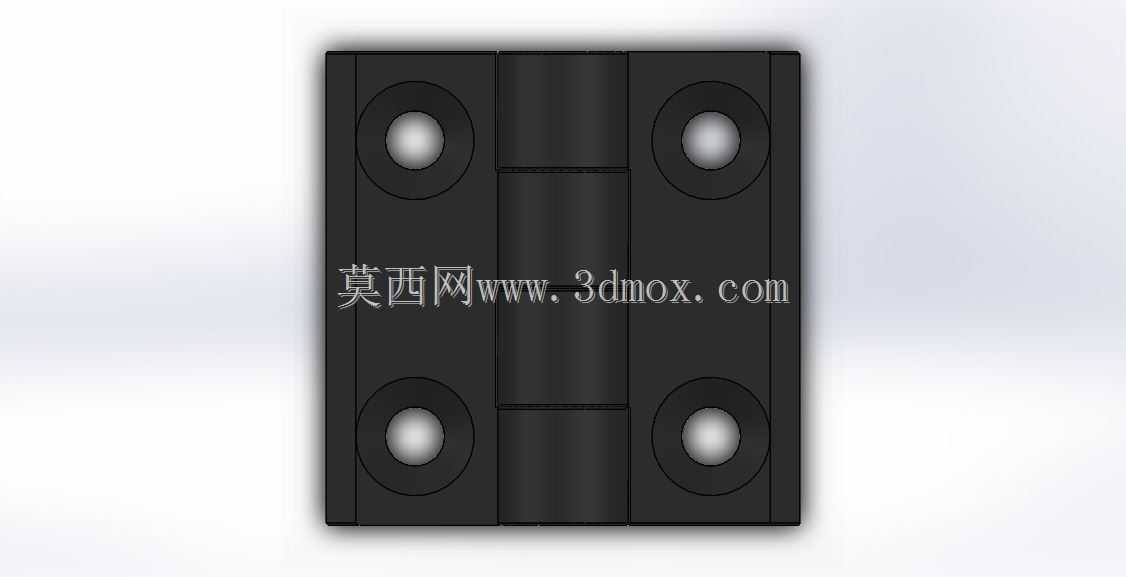

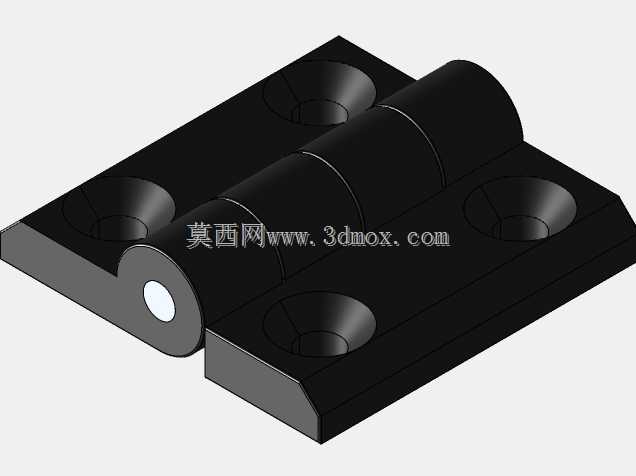

　　材质选用锌基合金，也就是常说的ZAMAK合金，这类合金的成分以锌为基础，掺杂了铝、镁、铜等金属元素，压铸成型的精度高，成型后表面致密性好，做黑色喷塑或者氧化处理后耐锈蚀能力优于普通冷轧钢冲压合页，同时材料本身的刚性足够，日常承受10kg以内的门板反复开合不会出现页片变形、转轴松旷的问题，在车间常规温湿度环境下长期使用也不会出现材质脆裂的情况。从结构设计逻辑来看，合页采用对称四孔安装布局，四个安装沉孔分别布置在页片的四个角位，沉孔深度刚好能容纳M5或者M6规格的内六角圆柱头螺丝，安装后螺丝头不会突出页片表面，避免门板开合时螺丝头剐蹭门框或者型材表面。这款锌合金合页在工业型材框架、设备防护门、小型机柜舱门的装配场景中适配性极强，日常做设备结构改型、非标框架搭建时，这类标准尺寸合页是选型清单里的高频选项。从实际安装边界来看，合页单片页片的长宽尺寸为40mm，合页装配完成后转轴中心到安装面的中心距为25mm，这个尺寸参数刚好能兼容市面常见的20系列、30系列工业铝型材的安装孔位，不需要额外在型材上做扩孔或者移位加工，能大幅减少现场装配的二次加工工作量。

　　转轴部分采用一体式卷边合页结构，转轴与页片的同轴度控制在0.1mm以内，开合过程中没有明显的径向窜动，开合阻尼均匀，不会出现某一段卡顿、某一段松垮的情况，页片与转轴的配合间隙控制在合理范围，既不会因为间隙过小出现环境温度变化时胀死无法开合的问题，也不会因为间隙过大导致门板安装后出现下垂错位的情况。在实际应用场景中，这类合页除了适配工业铝型材框架的防护门，也可以用在小型自动化设备的检修舱门、实验室设备的外罩门、低压配电柜的侧装门板上，因为安装孔位对称，既可以做明装外合页使用，也可以在做嵌入式门结构时，调整安装位置实现半隐藏装配。

　　设计时特意将页片的边缘做了R0.5的圆角处理，没有尖锐的直角边，装配过程中不会划伤操作人员的手部，页片表面做了哑光黑色处理，和工业铝型材常用的银白氧化、黑色喷塑表面都能形成协调的视觉效果，不会出现配件外观突兀的问题。从安装容错性来看，四个安装孔的孔位公差控制在±0.15mm，就算型材上的预攻丝孔存在小范围的位置偏差，也能顺利完成螺丝装配，不需要强行掰动页片对位，避免装配时产生额外的内应力，长期使用下也不会因为内应力导致页片断裂。

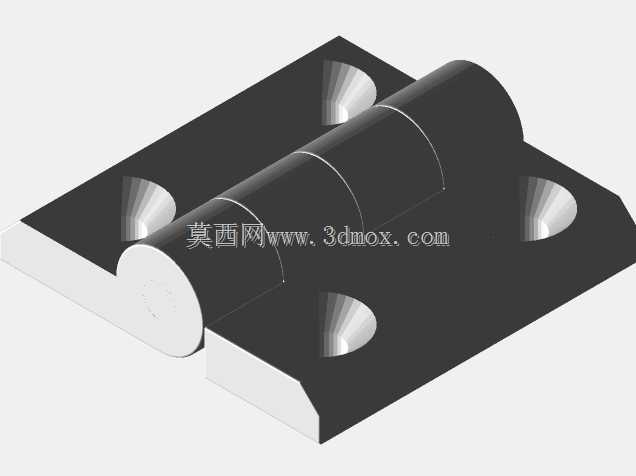

　　和普通尼龙合页相比，这款锌合金合页的抗老化性能更强，不会因为长期受紫外线照射或者接触车间内的少量切削液挥发气体出现材质变脆的问题；和不锈钢合页相比，锌合金压铸的成本更低，成型精度更容易控制，批量采购时的性价比更高，适合大批量设备装配时选用。在做三维建模时，合页的转轴转动角度范围设置为0-270度，基本覆盖了常规设备门的开合角度需求，建模时还原了沉孔的深度、转轴的配合间隙、页片的厚度参数，在做整体设备装配干涉检查时，可以直接调用模型验证门板开合过程中是否会和周边的型材、把手、锁具产生干涉，不需要反复测量实物尺寸调整装配位置，能大幅缩短结构设计阶段的验证周期。
