轮式滑移装载机工程作业设备结构

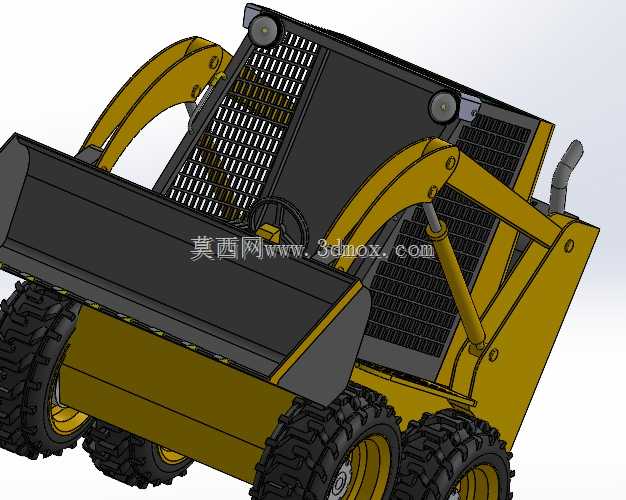

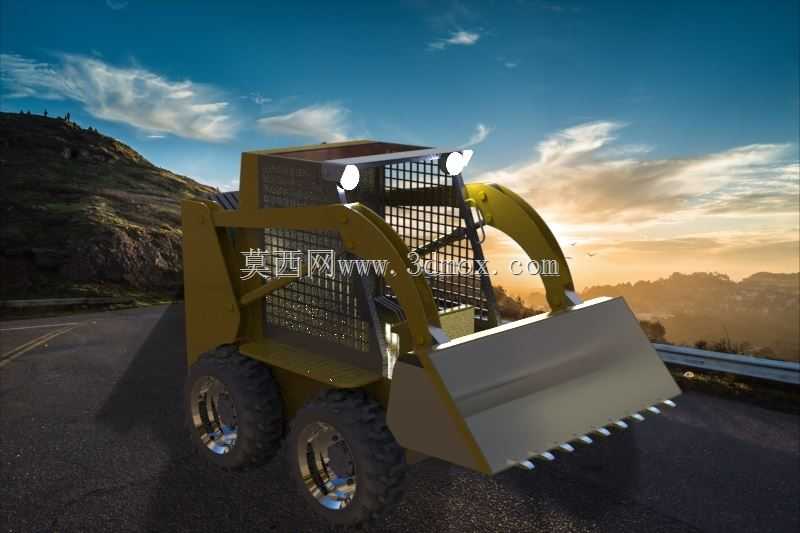

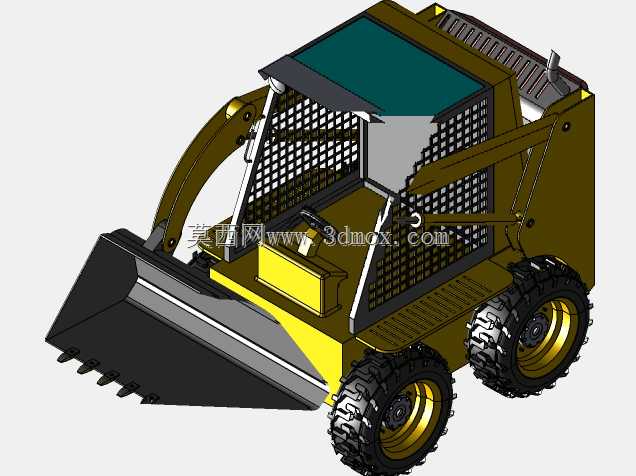

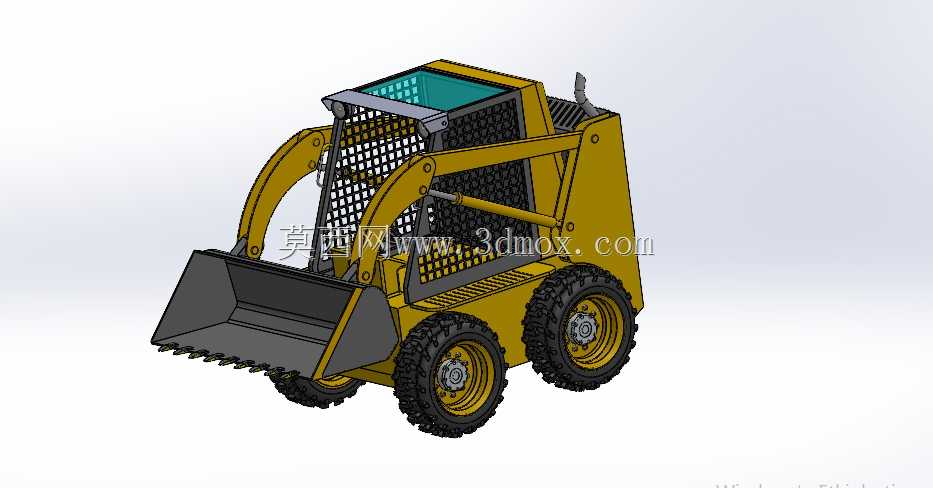

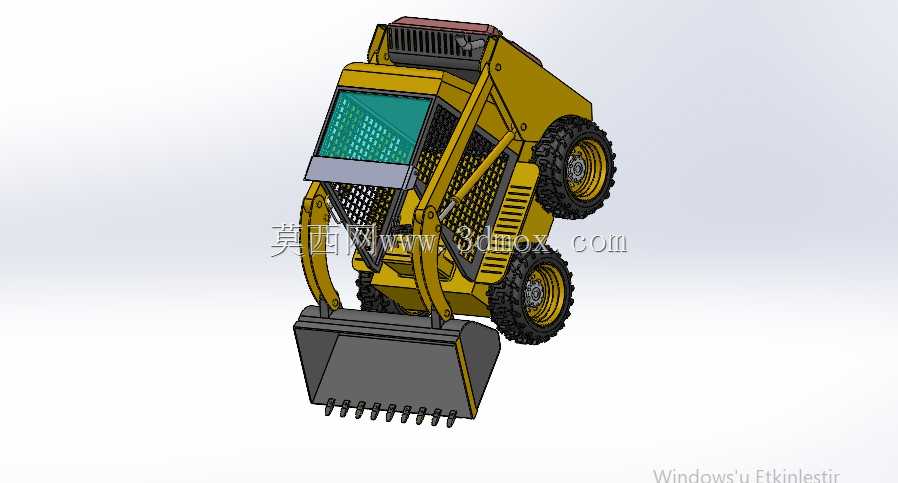

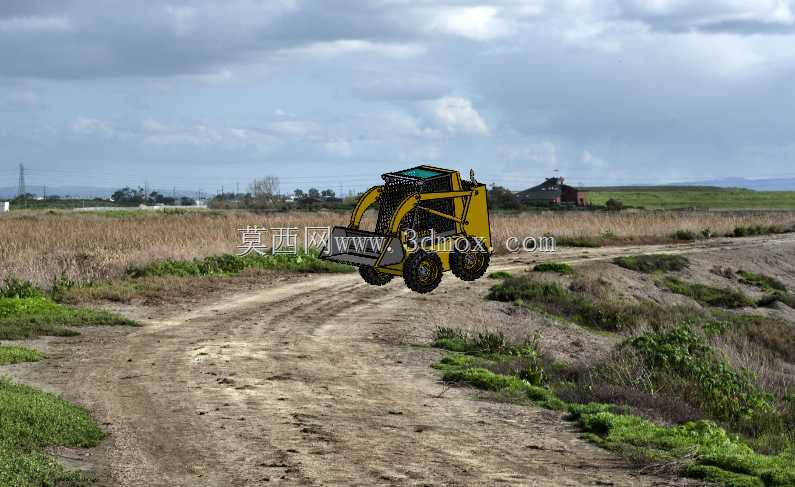

　　这款轮式滑移装载设备的三维结构，核心围绕狭小空间作业的适配性展开设计，区别于常规装载机械的转向逻辑，其采用左右侧驱动轮独立锁止、差速滑移的转向方案，取消了传统转向桥、转向拉杆等独立转向构件，整机轮距与轴距的比值控制在0.8-0.9区间，可实现零半径原地回转，作业回转边界仅比整机外廓尺寸大120mm左右，能在巷道、厂房内部、市政管线抢修作业面等宽度不足3米的受限空间内完成铲装、转运、清障作业。

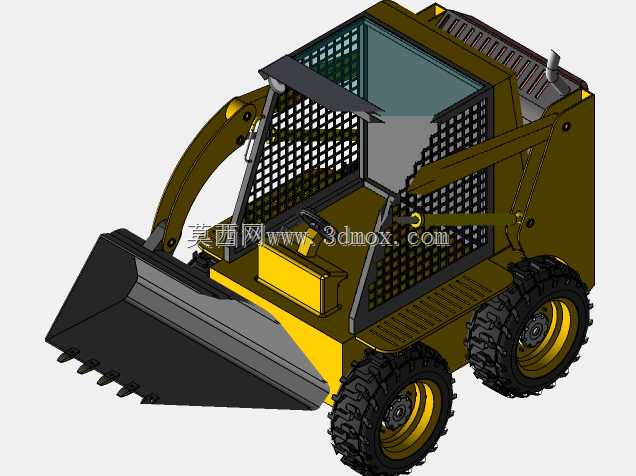

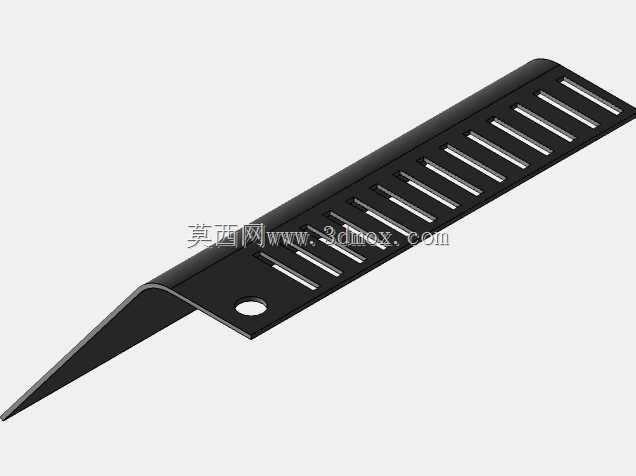

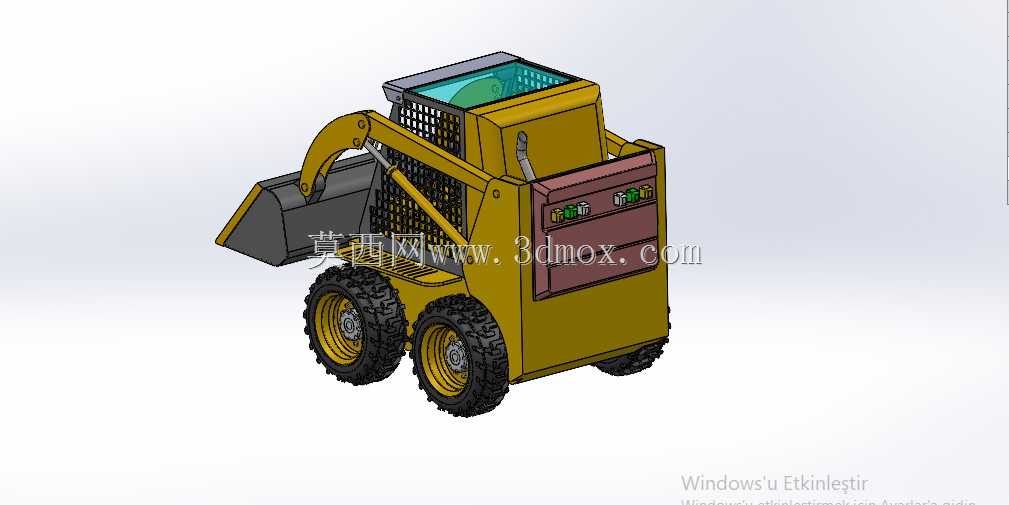

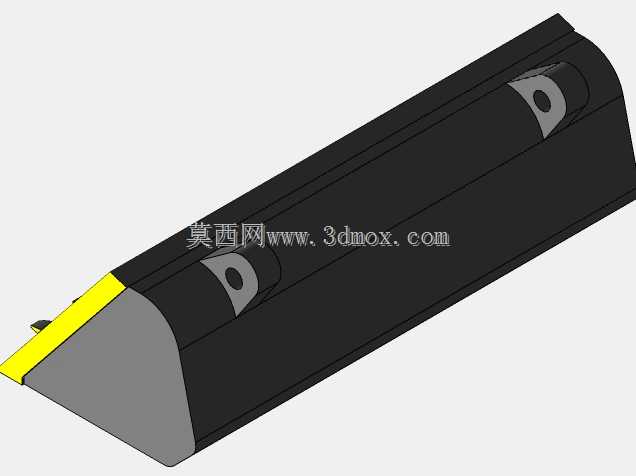

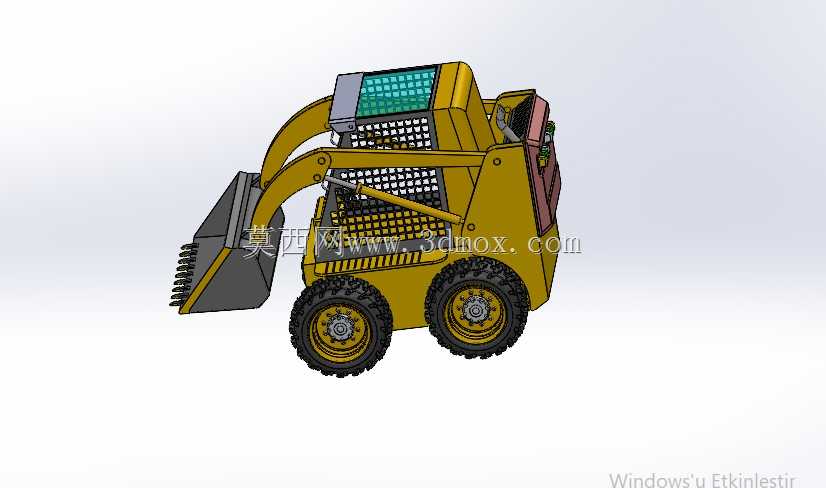

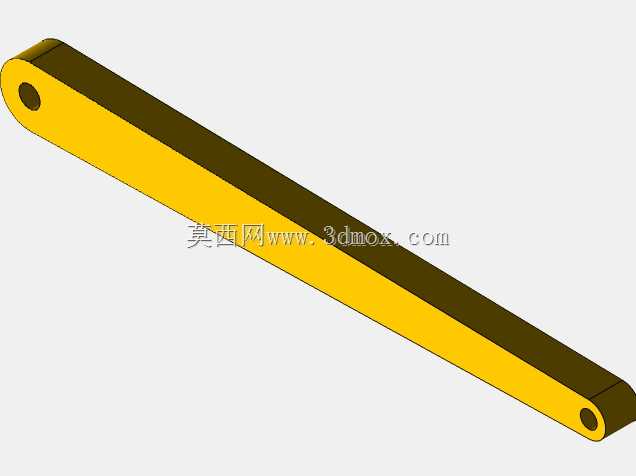

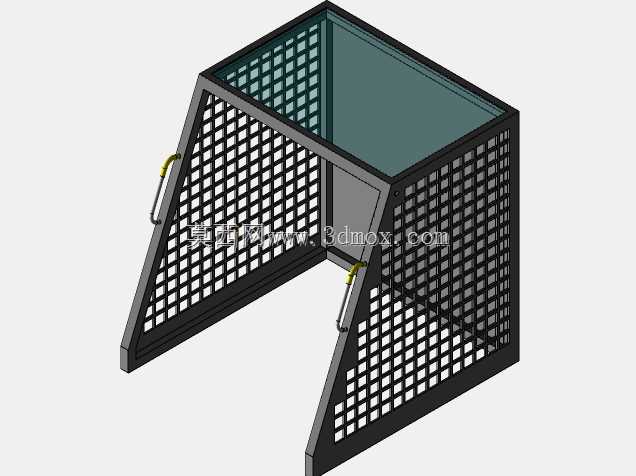

　　从结构布局来看，整机采用动力单元后置、工作装置前置的配重平衡设计，动力舱与驾驶舱之间设置格栅式防护结构，既满足动力单元散热通风需求，又能阻挡作业过程中飞溅的碎石、渣土侵入驾驶区域，前部工作装置的动臂铰接点布置在机身侧部上沿，举升行程覆盖从地面贴附到2.2米卸料高度的全区间，铲斗斗刃采用带齿状结构的耐磨刃口，刃口与地面的最小贴合间隙控制在5mm以内，可完成地面浮土、散料的彻底清收，不会残留作业余料。

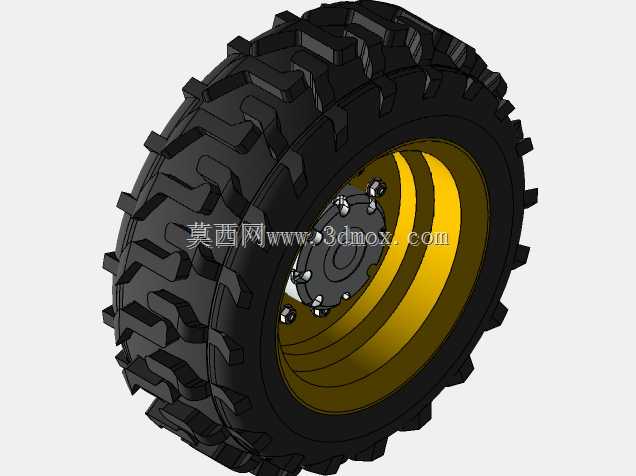

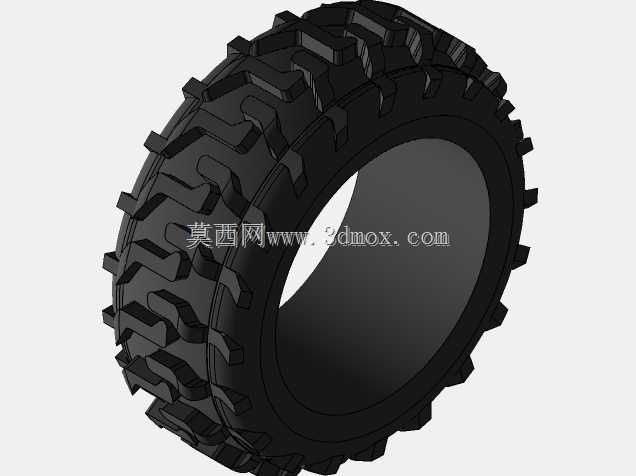

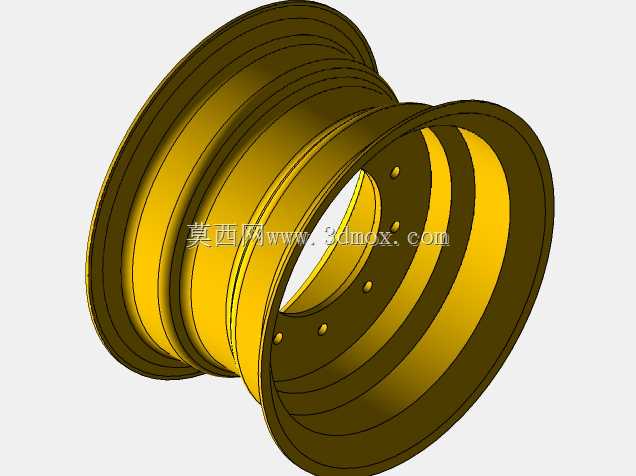

　　行走系统的轮组采用宽基工程轮胎，轮胎接地比压控制在0.18MPa左右，配合刚性焊接车架的载荷传递设计，既可以在硬化铺装路面行驶不损伤路面结构，也能在砂石、泥泞等非铺装作业面提供足够的抓地力，避免作业过程中出现打滑陷车问题；车架主体采用箱型焊接结构，关键受力节点做了加厚加强处理，可承受滑移转向过程中产生的扭转载荷，不会因为频繁的差速转向动作出现车架变形、焊缝开裂等问题。在实际工程应用场景中，这类小型滑移设备可适配多种属具接口，除了标配的铲装斗之外，还可快速更换破碎锤、清扫器、抱夹等附属作业装置，完成路面破碎、场地清扫、物料抱夹转运等多类作业，适配市政养护、厂区物料周转、小型土石方作业、农牧场物料清理等多类场景。

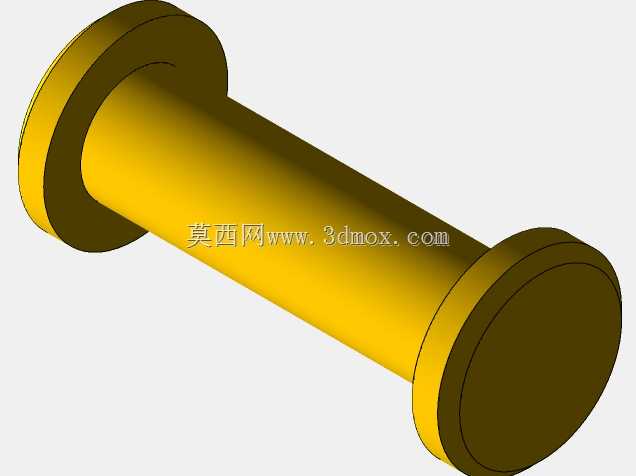

　　建模过程中对各部件的安装边界做了精准还原：动臂与车架的铰接销轴同轴度公差控制在0.2mm以内，举升油缸的安装支座预留了足够的检修操作空间，轮胎与轮罩、车架侧部的间隙在全转向行程下均保持在30mm以上，不会出现运动干涉；驾驶舱的操作空间布局符合小型工程设备的人机工程要求，操作杆件的布置位置与驾乘人员的操作行程匹配，长时间作业不易产生操作疲劳。设备的液压管路沿动臂内侧布置，管路固定点间隔不超过400mm，避免作业过程中管路晃动磨损，同时管路接头位置预留了拆装操作空间，便于后期维护更换。整机的重心高度控制在离地650mm以内，在坡道作业、带载举升过程中可保持足够的稳定性，侧倾稳定角达到35度以上，满足复杂作业面的安全作业要求。
