挖掘装载设备铰接式连接锁紧结构件

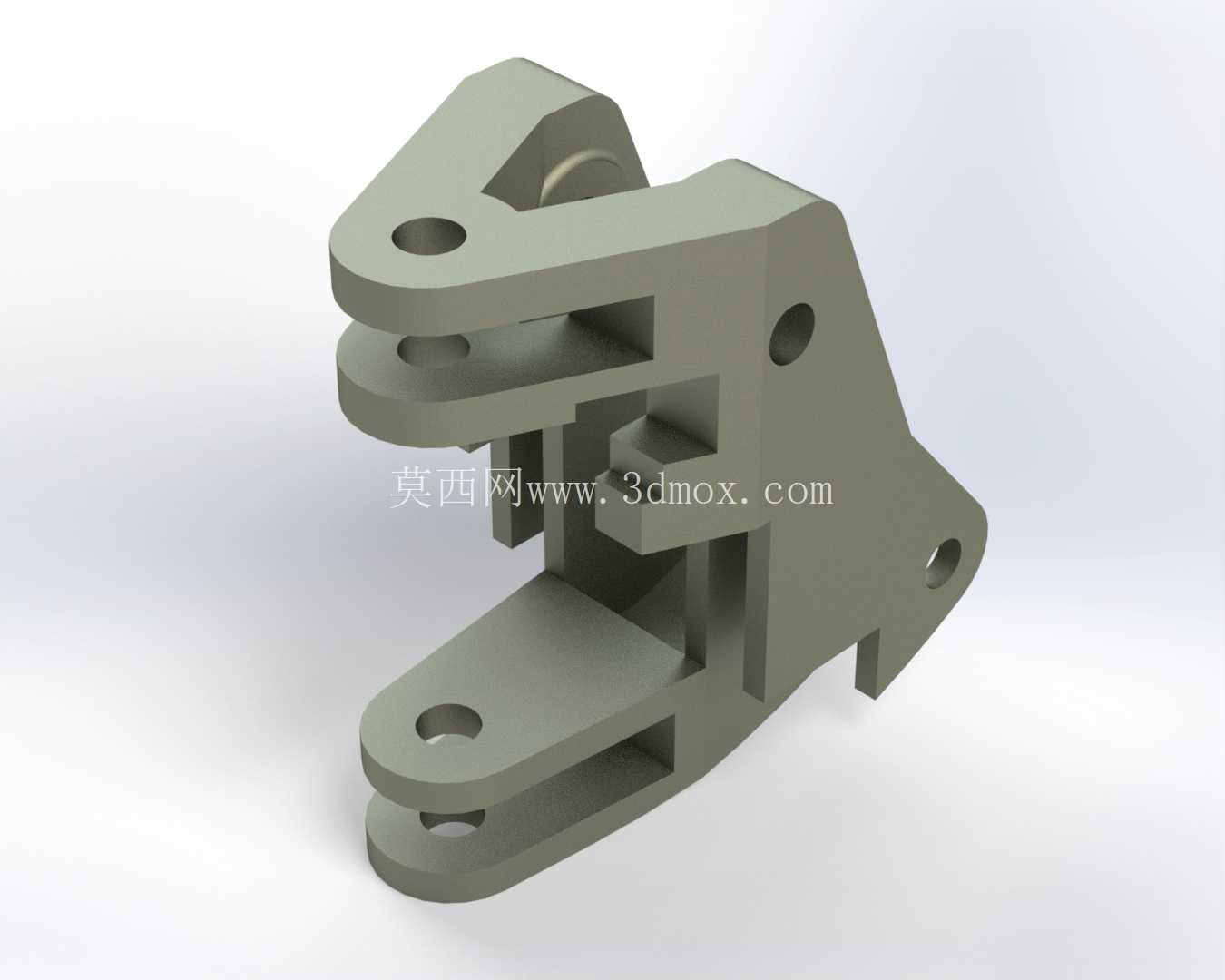

　　该结构件为挖掘装载类设备工作装置的核心铰接锁紧部件，主要应用于反铲挖掘工作装置与动臂、斗杆的快换连接节点，承担作业过程中工作载荷传递、铰接姿态约束、附属工作属具锁紧定位的核心作用，在小型挖掘设备、滑移装载机的属具快换系统中应用广泛，可实现铲斗、破碎锤、抓斗等不同属具的快速换装，减少设备停机调整时间，提升作业场景适配性。从结构功能设计来看，该构件采用上下对称的双铰接耳板布局，上下耳板分别开设同轴铰接孔，用于与属具连接销轴配合，耳板内侧预留足够的销轴穿装间隙，可适配不同直径规格的连接销轴，同时耳板外侧设置加厚凸台，强化铰接孔位置的接触强度，避免长期受交变载荷作用出现孔位变形、磨损椭圆的问题。

　　构件主体采用箱型与筋板结合的结构形式，中部设置多道横向与纵向加强筋，将铰接耳板的受力均匀传递至后部安装基面，在保证整体结构刚度的前提下，尽可能去除非受力区域的材料冗余，控制构件整体自重，降低工作装置前端的偏载力矩。后部安装基面设置两个定位销孔与多个螺栓连接孔，用于与动臂前端的连接座定位贴合，销孔承担主要的剪切载荷，螺栓连接提供足够的预紧力，保证连接界面在冲击载荷下不会出现相对窜动，定位销孔的位置度公差控制在0.02mm以内，保证安装后铰接轴线与动臂回转轴线的平行度，避免作业过程中出现卡滞、偏磨问题。

　　从设计思路层面，该构件的受力分析完全贴合挖掘作业的实际载荷工况，针对挖掘过程中可能出现的垂直挖掘力、侧向偏载力、回转惯性冲击等不同载荷方向，对筋板的布置角度、壁厚进行针对性优化：在垂直载荷传递路径上，设置垂直方向的通长筋板，将耳板承受的挖掘力直接传导至后部安装面；在侧向载荷作用区域，增加横向连接筋的厚度，提升构件的抗扭转刚度，避免侧向力作用下耳板出现外张变形。铰接孔位置设计有油槽预留结构，可在装配时加注润滑脂，在销轴与孔壁之间形成油膜，降低铰接副的磨损速率，延长部件使用寿命。

　　构件的外形尺寸充分考虑安装边界约束，整体宽度控制在动臂前端连接座的安装间距范围内，上下耳板的开档尺寸适配常规属具的连接耳厚度，安装后构件与周边的液压管路、连杆结构预留足够的运动间隙，在工作装置全行程摆动过程中不会出现干涉问题。构件的所有棱边均设置工艺倒角，既避免装配过程中锐边划伤操作人员，也能消除热处理过程中的应力集中点，提升构件的抗疲劳性能。在实际应用中，该结构件可直接替换原有焊接式铰接支座，无需对动臂结构进行额外改造，安装时通过定位销快速定位后拧紧连接螺栓即可完成装配，大幅降低现场维护更换的难度。针对不同吨位的挖掘设备，可通过调整耳板厚度、筋板壁厚来适配不同的载荷等级，基础结构形式无需大幅改动，具备较强的系列化拓展能力。
