包装设备用对称式制袋成型肩结构

　　在软包装生产的制袋工序里，成型肩是决定袋型成型精度、走膜顺畅度的核心导料成型部件，这款对称式成型肩主要适配立式制袋设备，承担平膜牵引折边、导向成型为筒状袋坯的功能，是制袋环节直接影响成品袋外观规整度、封边对齐精度的关键结构件。从实际产线运行的工况来看，成型肩的曲面顺滑度、安装基准精度、结构对称性，会直接影响薄膜走料过程中的阻力分布，一旦曲面存在折线拐点或者对称度偏差，很容易出现薄膜走偏、折边褶皱、封边错位的问题，严重时还会造成薄膜拉扯断裂，拉低整线生产效率，因此这类部件的曲面设计、安装基准设计都需要贴合实际走膜的力学路径。

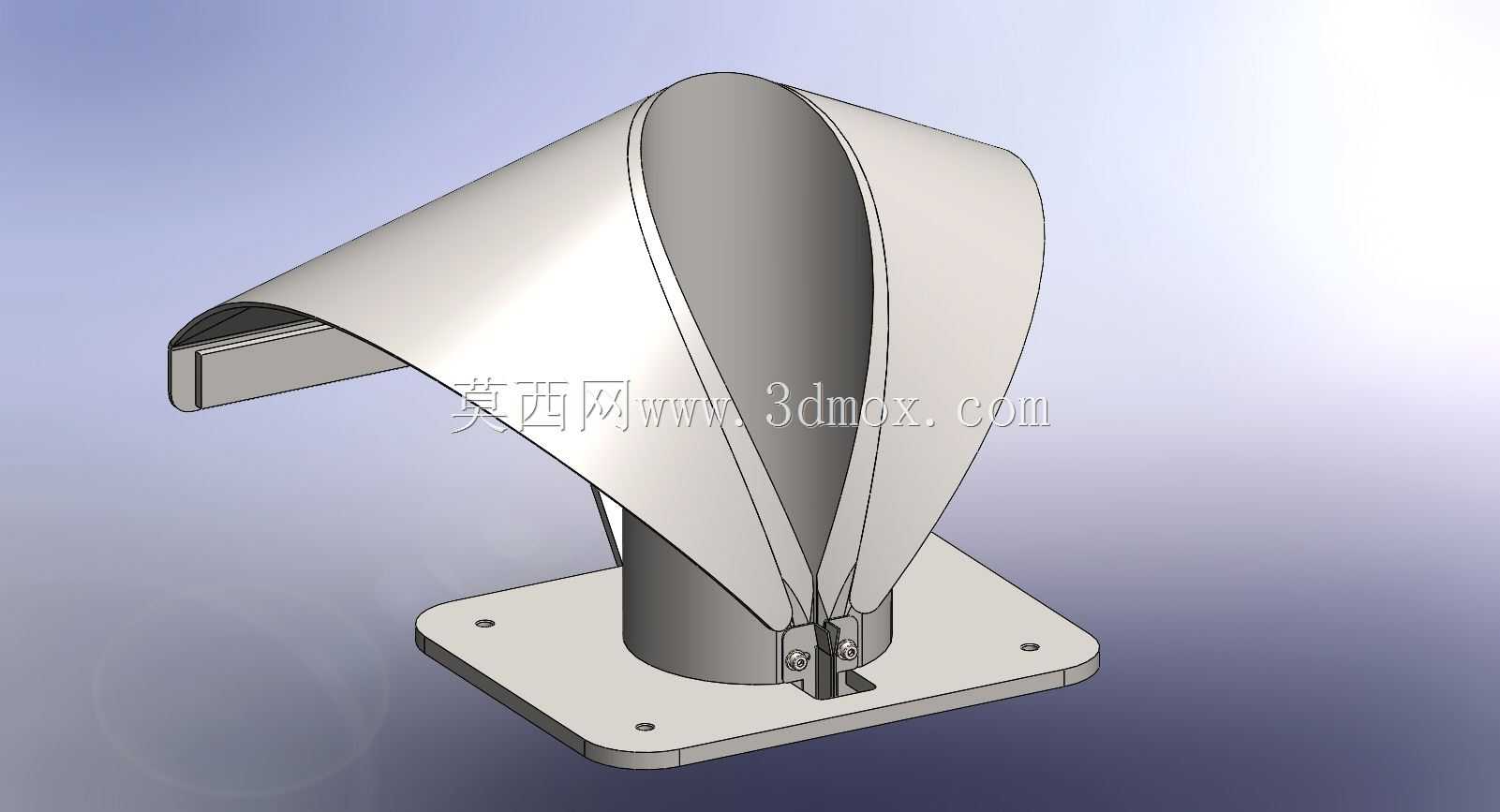

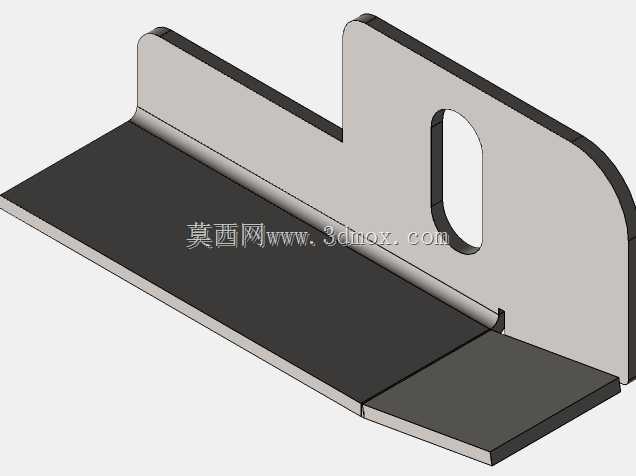

　　这款成型肩采用对称式曲面构型，插入角设置为90度，前角为45度，这种角度搭配能够让平膜从牵引辊进入成型肩曲面时，以更平缓的曲率完成折边转向，避免薄膜在折边过程中出现局部应力集中，适配厚度在0.02mm到0.12mm之间的各类复合包装膜、PE膜的走料成型需求，不会因为曲率突变导致薄膜表面产生划痕或者拉伸变形。成型部分的主体直径为100mm，对应适配折径100mm规格的袋型生产，成型肩的几何总高度为200mm，这个高度尺寸是结合薄膜折边过程中的自然舒展行程确定的，能够给薄膜留出足够的折边过渡距离，让膜面在折成筒状的过程中自然贴合曲面，不会因为过渡距离过短导致折边处出现死折或者膜面紧绷的问题。

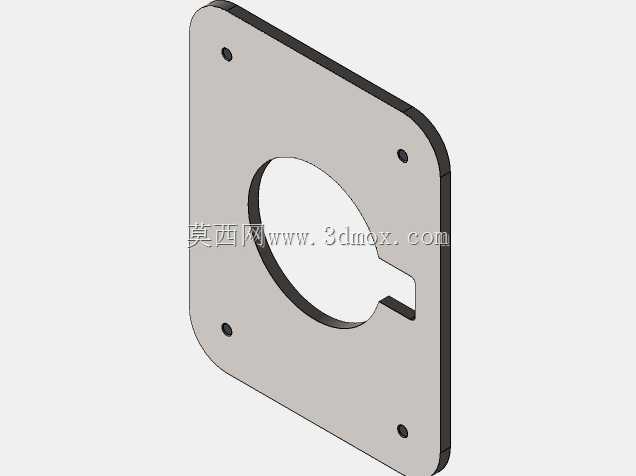

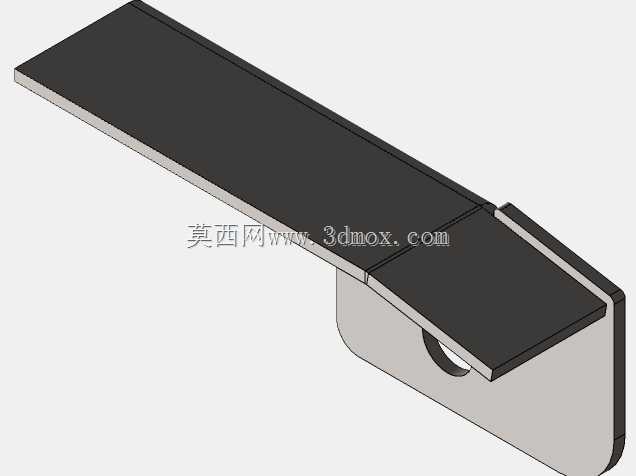

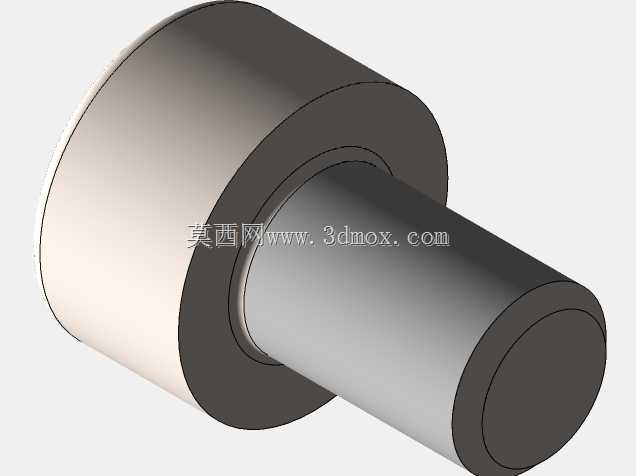

　　底部的安装法兰板采用方形平板结构，板面上预留了四个对称分布的安装固定孔，安装时可以通过螺栓直接固定在制袋机的成型机座上，安装基准面经过平面度处理，能够保证成型肩的中心轴线与下方牵引辊、封合机构的中心轴线完全重合，避免安装偏差带来的走膜偏移问题。曲面部分采用等厚薄壁构型，在保证结构刚性的前提下尽可能降低部件自重，同时曲面的接缝处设置在成型肩后侧的非走膜工作面，避免接缝凸起对膜面造成刮擦，影响成品袋的表面质量。立柱支撑段连接上部成型曲面和底部安装法兰，采用圆柱筒结构，既能够为上部曲面提供稳定的支撑，避免长时间运行后曲面出现形变偏移，同时筒状内部可以作为下料通道，配合制袋机的计量下料机构完成物料装填，实现成筒、装填工序的同轴配合。从设计逻辑上看，这款对称成型肩的曲面生成完全贴合薄膜走料的自然包络线，所有与薄膜接触的曲面都做了顺滑过渡处理，没有尖锐棱角或者突变台阶，走膜过程中薄膜与曲面的接触压力分布均匀，能够有效降低走膜阻力，减少牵引负载的波动。在实际产线适配中，这类成型肩可以直接替换同规格的传统焊接式成型肩，安装尺寸完全匹配常规立式制袋机的安装位，不需要对设备基座做额外改造，更换后即可快速投入生产，调试过程中只需要调整薄膜的初始对中位置，就能获得规整的筒状袋坯，大幅降低换型调试的时间成本。

　　对于软包装生产企业而言，这类高精度成型肩能够有效减少因成型部件问题导致的次品率，尤其是在生产薄型复合膜、易拉伸膜材的时候，顺滑的曲面结构能够最大程度降低膜材的拉伸变形，保证成品袋的尺寸一致性和封边强度。从结构维护的角度看，这款成型肩的安装法兰与支撑柱、成型曲面为一体化刚性连接，日常使用中只需要定期清洁曲面接触面上的膜屑、灰尘即可，不需要做额外的间隙调整，长期运行后只要安装基准面没有出现磕碰变形，就能一直保持稳定的成型精度，相比多片拼接式的成型肩，整体结构刚性更好，不会因为长期受薄膜张紧力作用出现接缝错位、曲面变形的问题。在三维建模过程中，这类成型肩的曲面构建需要严格按照薄膜折边的运动轨迹做扫掠生成，每一段曲面的曲率都需要经过走膜模拟验证，确保膜材在整个折边过程中不会出现局部拉伸或者松弛的情况，对称度公差需要控制在0.05mm以内，才能保证两侧折边的受力完全一致，避免走膜过程中出现单侧偏移的问题。
