SATA7+6PIN连接器自动检测包装设备结构

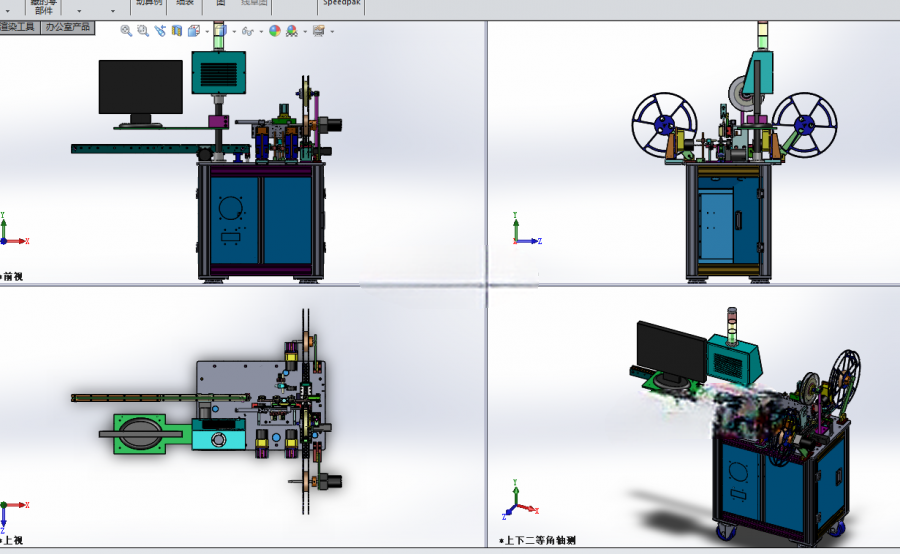

　　该设备主要面向电脑周边连接器生产环节的末端工序，针对SATA7+6PIN接口类连接器完成成品检测与包装一体化作业，在3C电子零部件制造的冲压、注塑、组装工序后衔接，替代传统人工目检+手工装袋的作业模式，适配连接器生产车间的流水线排布需求，可直接对接前段组装线的出料轨道，也可作为独立工位完成离线批次处理。设备整体采用立式柜式机架结构，底部为方通焊接的柜体框架，表面做喷塑防锈处理，柜体内部预留电气安装层与气路排布空间，侧面设置可开合检修门，方便日常维护时更换易损件、排查线路气路故障，柜体底部配置可调脚杯与万向脚轮，既可以在安装时调整水平度，也能满足车间内短距离移位的需求，设备整体占地宽度约1200mm，深度约850mm，操作面高度符合人体工程学设计，操作人员站立作业时无需弯腰即可完成料盘更换、异常复位等操作。

　　设备上部的功能模组从左至右依次排布检测工位、不良品剔除工位、包装封装工位，检测工位集成视觉检测模块与导通测试模块，视觉部分采用高分辨率工业相机搭配环形光源，可识别连接器端子的插针歪斜、塑胶缺料、外观变形等外观缺陷，导通测试模块通过探针模组对接连接器引脚，可完成通路、短路、绝缘性能的电性能检测，检测数据可实时同步至设备的触控显示屏，检测到不良品时，剔除工位的气动拨杆会将不良品吹入不良品收集盒，避免不良品流入包装环节。

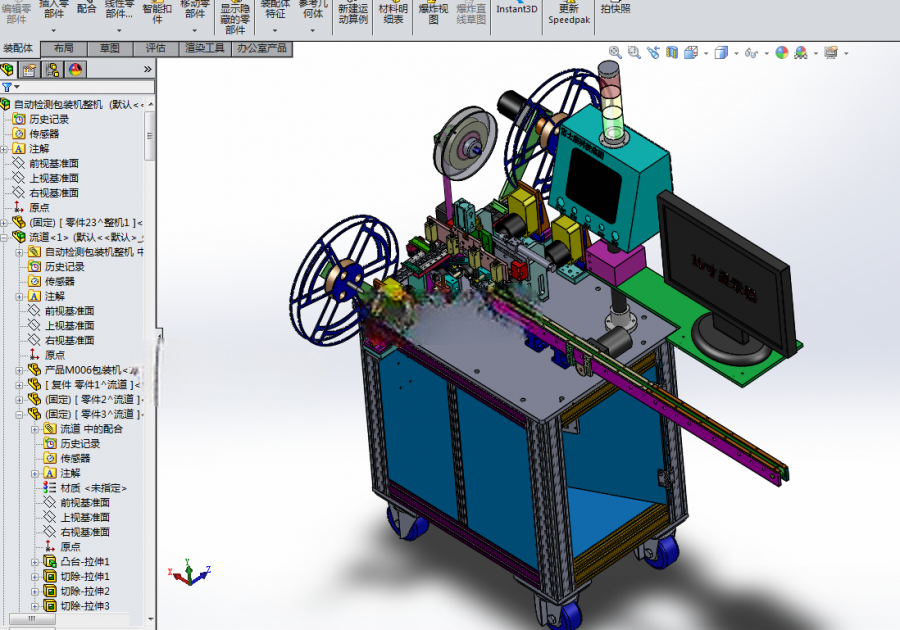

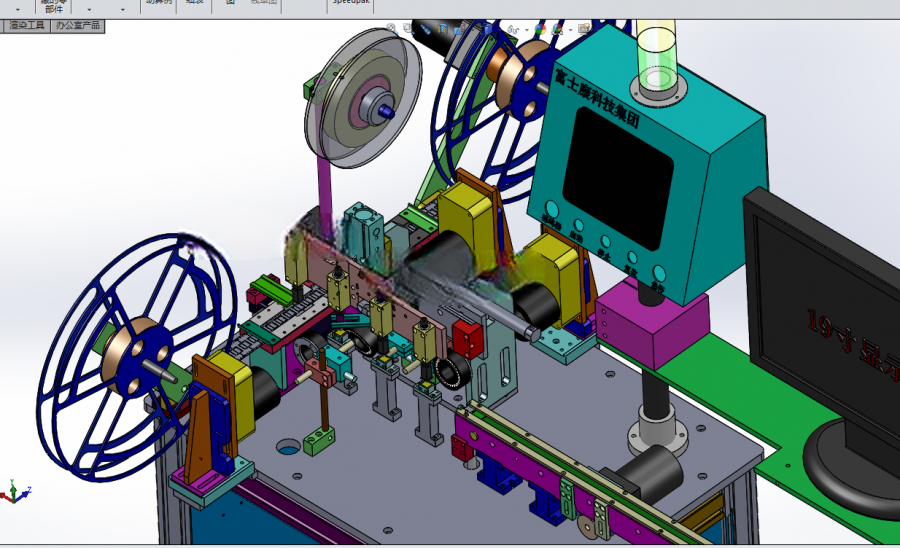

　　包装工位采用载带卷料上料结构，两侧设置料带放卷盘与收卷盘，载带的定位孔通过针轮精准传动，检测合格的连接器会通过机械手精准放入载带的定位型腔内，随后覆盖上封带，经过热压封合模块完成封边，最终收卷成盘，可直接交付给下游SMT贴片工序使用，载带传送的速度可根据前段检测节拍灵活调整，匹配不同生产批次的产能需求，最高节拍可达每分钟60件，可覆盖多数中小批量连接器订单的生产需求。设备的操作端配置独立的人机交互界面与键盘鼠标放置台，显示屏可实时显示当前产能、不良品类型统计、设备运行状态等参数，操作人员可通过界面快速切换产品型号参数，更换不同规格的载带与定位治具后，即可适配其他引脚数量的同类型连接器生产，无需大幅调整机械结构。

　　气路部分采用集成式阀岛安装在机架背部，所有气管均通过线槽规整排布，减少气路弯折与漏气风险，电气线路与气路分槽布置，避免信号干扰。设备的安全防护方面，所有运动模组外侧均设置透明亚克力防护挡板，防止作业人员误触运动部件，设备顶部设置三色警示灯，设备运行、待机、故障时分别显示不同颜色灯光，异常停机时会触发声光提示，方便现场人员快速处理故障。在结构设计上，该设备的检测探针模组采用快拆式结构，更换不同产品型号时仅需更换探针块与定位载具，无需重新调整整个检测工位的位置，大幅缩短换型时间，载带传送的针轮采用硬质合金材质，长期使用不易磨损，保证载带传送的定位精度，热压封合模块的温度可精准控制，封合压力可通过调压阀调整，避免封合过牢导致后续客户使用时无法顺利揭开封带，或是封合不牢导致运输过程中连接器脱落。设备的安装边界需要预留左侧至少600mm的操作空间用于更换检测治具，右侧预留800mm空间用于更换料带卷盘，背部预留500mm的检修空间，设备供电采用220V单相交流电，气源压力要求0.5-0.7MPa，适配多数生产车间的现有动力配套条件，无需额外配置特殊动力源。
