Tr12×3梯形传动螺杆三维结构设计

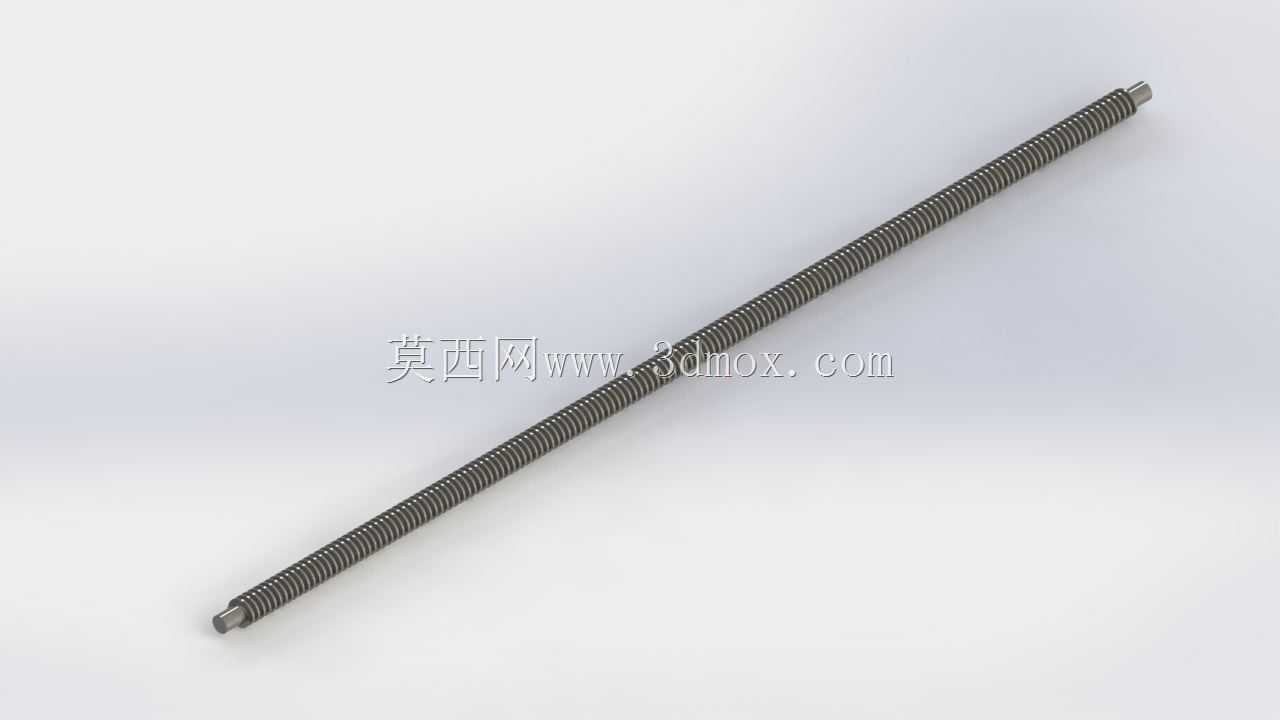

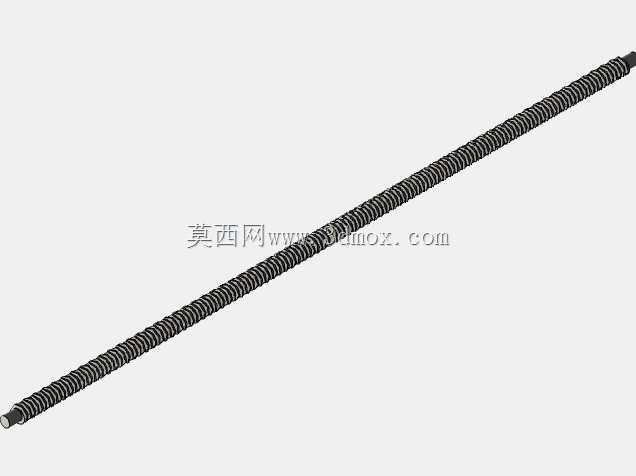

　　在机床进给机构、工装夹具调位、轻工设备直线传动、阀门启闭驱动等诸多需要将旋转运动转化为直线往复运动的场景里，梯形螺杆始终是成本与可靠性平衡度极高的传动选择，本次建模的Tr12×3梯形螺杆，公称直径12mm，导程与螺距均为3mm，有效工作长度500mm，适配中等载荷、低速往复传动的常规工况。

　　从实际选型适配角度看，Tr规格的梯形螺纹牙型角为30°，相比普通三角螺纹，其牙根部厚度更大，牙根强度更高，传动过程中螺纹副的对中性更好，配合对应的铜质或尼龙螺母使用时，磨损后的间隙可通过调整螺母结构补偿，能长期维持传动精度，不会像三角螺纹那样在频繁往复受力后快速出现滑牙、间隙超差的问题。很多入门设计者在做直线传动选型时，容易混淆滚珠丝杆与梯形螺杆的适用边界，实际上在低速、载荷不大、对传动效率没有极致要求、需要具备一定自锁能力的垂直升降场景里，Tr12×3这类小规格梯形螺杆的综合适配性远高于同规格滚珠丝杆，不需要复杂的防尘、反向器维护结构，加工成本仅为同规格滚珠丝杆的五分之一不到，抗粉尘、抗轻度油污的能力更强，在木工机械进给、包装设备推料、小型升降平台调位、阀门阀杆驱动这类工况里，服役周期往往能超出设计预期。

　　建模过程中首先要严格遵循梯形螺纹的牙型规范，牙型高度为1.5mm，牙顶与牙底的间隙按照中等配合精度选取，螺纹收尾部分的退刀槽尺寸按照常规加工工艺预留，避免建模时出现螺纹收尾直接截断、不符合实际车削加工逻辑的问题。螺杆两端的结构可根据实际安装需求做轴颈加工，本次建模保留了全螺纹段的完整结构，500mm的有效长度可覆盖多数小型设备的直线行程需求，安装时需要注意，螺杆的支撑端要配置径向轴承约束径向跳动，避免长径比偏大带来的传动抖动，尤其是500mm长度的12mm直径螺杆，长径比超过40，属于细长轴范畴，如果两端支撑间距过大，高速旋转时容易出现挠曲变形，因此在实际结构设计时，长行程使用场景下需要在螺杆中段增加随动支撑结构，降低螺杆的挠曲量。

　　从功能特性上看，3mm的螺距意味着螺杆每旋转一周，配套螺母可直线行进3mm，这个导程参数兼顾了传动速度与传动力矩，手动调节时不会因为螺距过大导致调节精度不足，电机驱动时也不会因为螺距过小导致电机转速需求过高。牙型工作侧面的粗糙度在实际加工中需要控制在Ra1.6以内，降低螺纹副的摩擦阻力，减少长期运行的磨损量，非配合面的粗糙度可放宽到Ra6.3，降低不必要的加工成本。很多新手在做梯形螺杆建模时，会直接用螺旋扫描切除做出全牙型，但忽略了实际加工中螺纹首尾的不完整牙段，这部分结构在装配时如果不做避让，很容易出现螺母安装卡滞、行程末端干涉的问题，因此建模时需要在螺纹首尾处做不完整牙的切除处理，还原真实车削加工后的零件形态。

　　在实际设备装配中，这类梯形螺杆的安装同轴度要求控制在0.1mm以内，如果同轴度超差，会导致螺纹副局部磨损加剧，传动阻力陡增，严重时甚至会出现卡滞无法转动的情况。润滑方面，梯形螺杆传动副需要定期涂抹锂基润滑脂，尤其是在多粉尘的工况下，要配合伸缩防尘套保护螺纹面，避免硬质颗粒进入螺纹啮合面造成磨粒磨损，缩短零件使用寿命。相比其他传动形式，梯形螺杆的传动效率大概在30%-40%，虽然低于滚珠丝杆，但具备一定的自锁特性，在垂直升降场景中可以省去额外的制动结构，简化设备整体设计，这也是很多小型升降工装、调节机构优先选用梯形螺杆的核心原因。

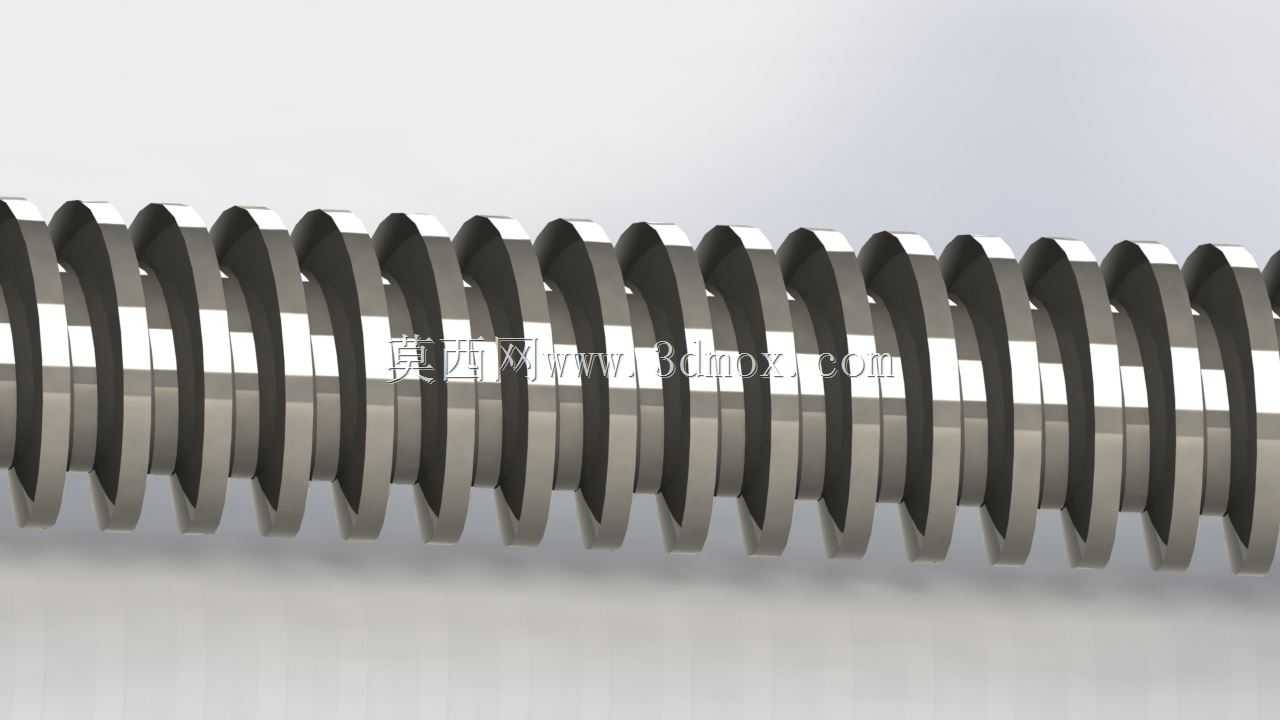

　　从建模细节来看，本次模型还原了梯形螺纹的精确牙型，螺纹中径尺寸严格按照公差标准选取，可直接用于装配干涉检查、运动仿真验证，在做设备整体装配时，可以直接配合标准梯形螺母模型完成传动链的搭建，验证行程范围内的结构干涉情况，也可以基于这个基础模型修改两端轴颈、键槽、定位台阶等结构，快速适配不同设备的安装需求，不需要从零开始绘制螺纹结构，大幅缩短结构设计阶段的建模耗时。需要注意的是，在不同的使用场景下，螺杆的材质选择也有区别，常规工况下选用45号钢调质处理即可满足强度要求，在腐蚀环境下可以选用304不锈钢材质，在高载荷场景下可以选用40Cr调质后表面淬火处理，提升螺纹面的耐磨性能，不同材质的热处理变形量不同，在做精密传动场景设计时，需要预留足够的加工余量，保证热处理后螺杆的直线度符合装配要求。
