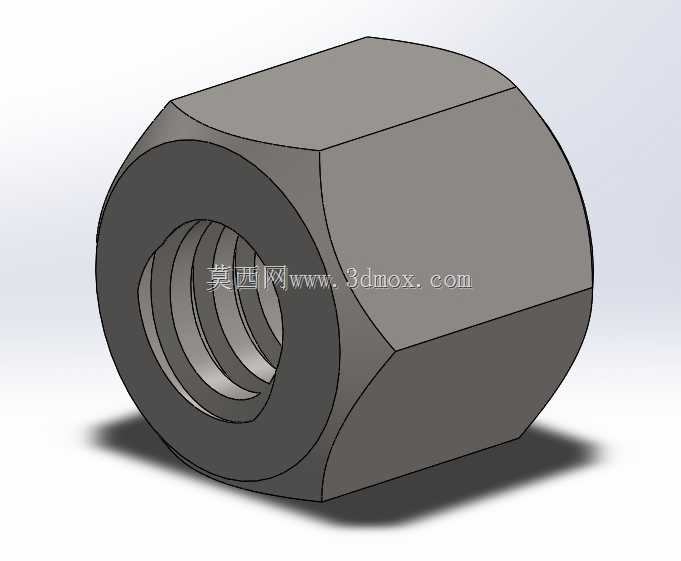

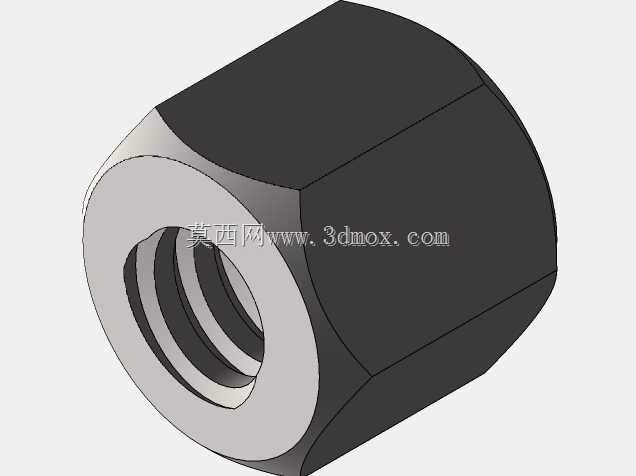

Tr12x3梯形螺纹六角传动螺母结构

　　这款Tr12x3规格的六角螺母，内孔采用公称直径12mm、螺距3mm的标准梯形螺纹牙型，加工时严格遵循梯形螺纹的公差配合要求，保证与对应Tr12x3梯形丝杠的啮合间隙控制在合理范围，既不会因间隙过大出现传动空程，也不会因配合过紧导致手动调节卡滞、运行磨损加剧的问题。螺母整体外形采用六角驱动结构，对边尺寸适配WS19规格的标准扳手，现场装配或后期维护时，无需定制专用工装，使用常规开口扳手、套筒扳手即可完成拧紧、调节、拆卸操作，六角棱边做了小尺寸倒角处理，避免装配时扳手打滑划伤零件表面，也能去除加工毛刺防止安装过程中割伤操作人员。在阀门、仪器仪表这类对传动精度与锁紧可靠性有明确要求的设备装配场景中，梯形螺纹六角螺母是承担直线传动转换、轴向载荷承载、位置锁紧定位的核心基础零件，区别于普通三角螺纹紧固件侧重连接锁紧的功能定位，梯形螺纹凭借30度牙型角的结构特性，拥有更大的牙根强度与更均匀的受力接触面，在低速进给、位置调节、载荷传递的工况下能保持更稳定的配合精度，不会出现普通螺纹反复调节后易滑牙、咬合磨损过快的问题。

　　螺母总高度设定为18mm，这个尺寸是结合螺纹啮合圈数与安装空间边界综合确定的：18mm的高度可以容纳6圈完整的Tr12x3螺纹啮合，足够承担减压阀这类阀门调节机构的轴向载荷，不会因啮合圈数过少导致螺纹牙变形失效；同时18mm的轴向尺寸不会过度占用阀体内的有限安装空间，在仪器仪表这类紧凑布局的设备内部，不会和周边的弹簧、阀芯、密封件产生运动干涉。从材料选型来看，这类螺母采用普通碳素结构钢加工，满足常规工况下的强度要求，加工完成后表面做发黑处理，提升基础防锈能力，适配工业设备内部非外露的安装环境，不需要额外做不锈钢材质的高成本表面处理，兼顾使用性能与加工成本。

　　在减压阀的调节机构中，这款螺母的作用是将调节螺杆的旋转运动转化为阀芯组件的直线位移，通过旋转螺母改变弹簧的预压缩量，从而实现减压阀输出压力的精准设定，六角外形既可以作为调节时的受力驱动面，也可以在压力设定完成后配合锁紧垫片实现位置锁定，避免设备运行过程中因振动、压力波动导致螺母移位，造成输出压力漂移。设计这类螺母时，需要重点关注几个核心边界：首先是内螺纹的同轴度，必须保证螺纹轴线与螺母两端面的垂直度，否则装配后会出现丝杠偏磨、调节卡滞的问题；其次是六角外形的对边尺寸公差，要控制在标准扳手的适配公差范围内，避免出现扳手卡不住或者间隙过大打滑的情况；另外螺母两端的内孔口需要做倒角，一方面是去除螺纹加工的入口毛刺，另一方面也能引导丝杠顺利旋入，提升装配效率。

　　在实际选型替换时，需要确认螺纹规格、螺母总高度、六角对边尺寸三个核心参数完全匹配，不能随意用同公称直径不同螺距的梯形螺母替换，否则会出现螺纹无法啮合、传动比不匹配的问题，也不能用高度过低的薄螺母替代，否则会因啮合圈数不足导致螺纹滑牙失效。这类梯形六角螺母除了应用在减压阀类阀门产品上，也广泛用于各类仪器仪表的调节机构、小型机床的进给锁紧机构、轻工设备的位置调节组件中，属于通用型的传动锁紧基础零件，建模时需要准确还原梯形螺纹的牙型轮廓、六角外形的倒角细节、端面的加工特征，保证后续生成的工程图可以直接用于生产加工，也能用于装配仿真时验证与周边零件的干涉情况。
