三孔页片式平开门合页结构设计

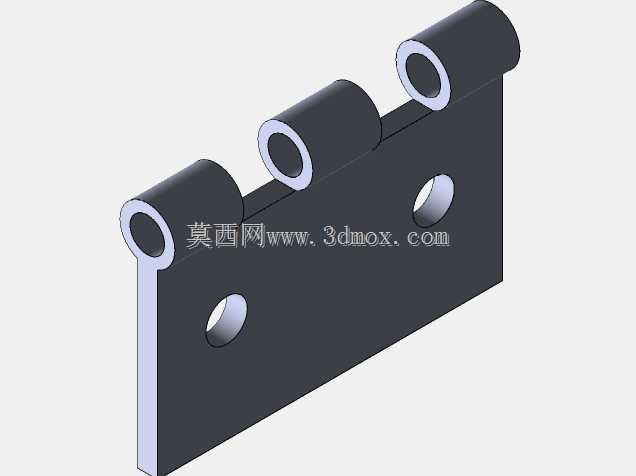

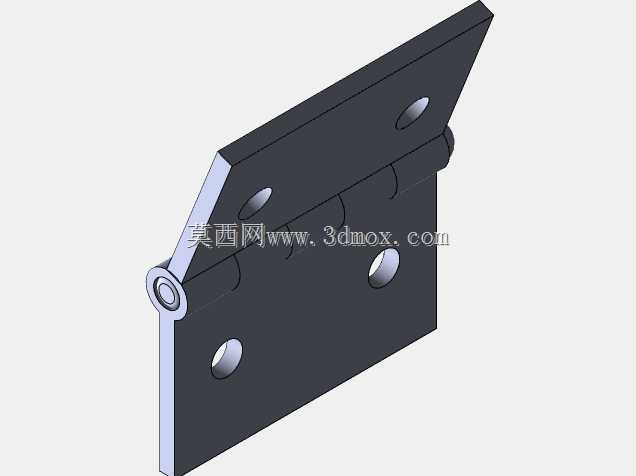

　　日常做设备防护门、小型机柜仓门的结构设计时，这类三筒卷边的平开合页是选型频次极高的连接件，很多刚入行的结构工程师容易忽略合页的安装边界细节，导致后期装配出现门体下垂、转动卡滞、合页外露突出干涉周边部件的问题。这款合页采用单页片三卷耳的结构设计，和常见的双卷耳合页不同，三个同轴的卷耳在页片长度方向均匀排布，卷耳内部为光孔设计，用来穿装配套的铰接销轴，这种排布方式能让页片承受的门体载荷更均匀地分散到三个铰接支点上，相比双卷耳结构，在同等页片厚度下，抗径向载荷的能力提升近四成，尤其适合宽度在400mm到600mm之间的钢制仓门、设备检修门使用，能有效避免长期开关后门体出现倾斜错位的问题。

　　页片主体采用平直钢板裁切成型，整体做发黑防锈处理，页片上预留两个沉头安装孔，孔位位置经过受力校核，两个孔分别位于相邻卷耳的间隙下方，安装时沉头螺钉拧入后螺钉头完全没入页片平面，不会突出页片表面刮蹭门体或者安装框架，同时沉头孔的锥面能在螺钉锁紧时自动找正，抵消一部分安装孔位的加工误差，降低现场装配的对位难度。从安装边界来看，这款合页的卷耳外径统一，三个卷耳的同轴度公差控制在0.05mm以内，装配销轴后转动间隙控制在0.1mm到0.15mm之间，既不会因为间隙过小出现转动卡涩，也不会因为间隙过大导致门体晃动。页片的厚度和卷耳的壁厚做了等强度匹配，不会出现页片强度富余但卷耳受剪切断裂的问题，也不会因为卷耳过厚造成材料浪费。

　　实际应用场景中，这类合页除了用在工业设备的防护门、机柜仓门上，也可以用在小型工具箱、户外设备检修舱的平开门结构上，安装时需要注意合页的卷耳轴线要和门体的转动轴线完全重合，页片和门体、框架的贴合面要保证平面度，若贴合面存在焊接变形或者裁切毛刺，要提前打磨平整再锁紧螺钉，避免合页安装后存在内应力，长期开关过程中出现螺钉松动或者页片变形。设计这类合页的三维模型时，要重点关注卷耳的卷圆成型工艺，卷耳的内孔直径要和选配的销轴直径做间隙配合，卷耳的接缝位置要做圆角过渡，避免卷圆成型时出现应力开裂，页片上的沉头孔深度要和所选螺钉的沉头高度匹配，保证螺钉锁紧后表面齐平。

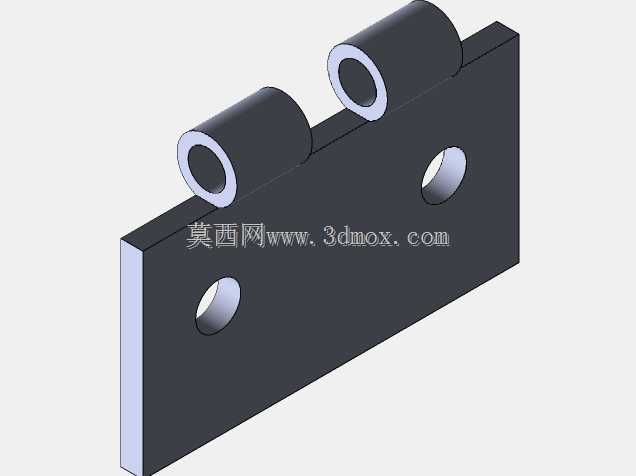

　　另外三个卷耳的间距要和配套的另一页片的卷耳间距完全对应，装配后相邻卷耳之间保留0.2mm左右的轴向间隙，避免温度变化导致热胀冷缩出现转动卡滞。很多工程师建模时容易忽略卷耳和页片连接位置的圆角过渡，实际生产中这个位置是应力集中区，若没有过渡圆角，合页承受重载时很容易在卷耳根部出现断裂，建模时要在根部添加R1左右的过渡圆角，同时保证圆角和页片、卷耳的曲面顺滑连接，不要出现建模碎面影响后续的工程图导出和加工编程。从实际使用的反馈来看，这类三卷耳合页的使用寿命比同规格双卷耳合页长30%左右，日常维护只需要定期在卷耳的铰接位置加注少量润滑脂，就能保证长期转动顺畅，不会出现异响或者卡滞的问题。在做门体的结构选型时，要根据门体的重量选择对应厚度的合页，单组合页的承重安全系数要保留至少2倍的余量，避免门体过重导致合页变形，若门体宽度超过600mm，建议在门体高度方向均匀布置三个以上的同规格合页，进一步分散载荷，保证门体开关的平顺性。
