不对称页片可拆卸式合页铰链结构设计

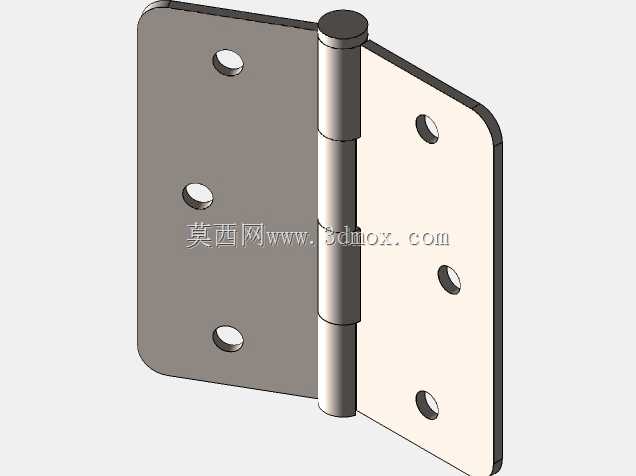

　　这款铰接连接件的设计，最初是针对非标设备检修门、轻型机柜侧门以及小型工业防护舱门的安装需求做的定向优化，和市面常见的对称页片合页不同，它的两个安装页片采用了差异化的轮廓设计，一侧为直角矩形页片，另一侧做了斜切收边的异形轮廓，能适配门框与门板存在安装位错位、或者门板边缘有避让结构的特殊安装场景，不用额外在门板或门框上铣削让位槽，就能完成铰接装配。

　　从功能特性上看，它采用了穿轴式的可拆卸铰接结构，中间的铰接销轴做了三段式的轴径变化，上下两段和页片的轴套做间隙配合，中间段的轴径略小于轴套内径，既保证了页片转动时的同轴度，又能减少转动过程中的摩擦接触面，降低长期开合带来的磨损，开合角度可以达到180度，完全满足检修门完全开启后不遮挡操作空间的使用需求。每个页片上都预留了三个沉头安装孔，孔位做了等距排布，沉头深度适配常用的十字沉头螺丝，安装后螺丝头不会突出页片表面，避免门板开合时螺丝和门框发生剐蹭。

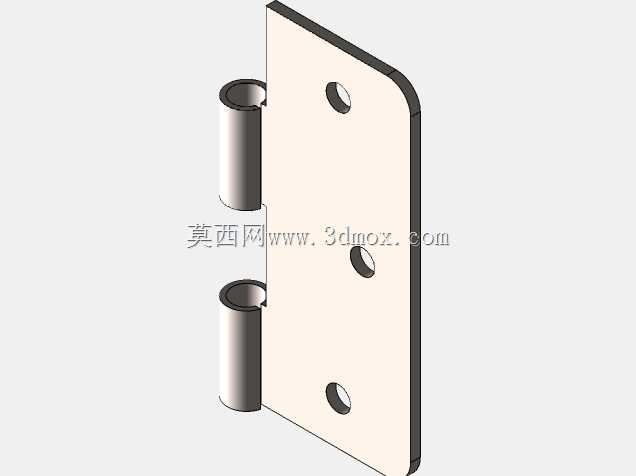

　　设计过程中首先敲定的是安装边界的尺寸约束，矩形页片的长度方向预留了足够的孔位间距，保证安装后每个螺丝的受力均匀，不会因为孔位过近导致页片安装后出现翘曲；斜切页片的斜边角度经过反复调整，刚好能避开门板边缘的折弯加强筋，很多薄板机柜的门板边缘会做15度左右的折弯翻边来提升结构强度，普通对称合页安装时会和翻边发生干涉，这款异形页片刚好能贴合翻边的轮廓，不需要额外裁切翻边就能完成固定。铰接轴的长度做了精准控制，上下两端和轴套端面齐平，没有突出的轴头，既不会在安装时刮伤操作人员，也能避免灰尘、碎屑进入轴套缝隙造成转动卡滞。

　　实际应用场景里，这款合页除了工业机柜和设备防护门，也能适配定制化的木质检修口、铝合金设备箱盖的铰接需求，它的页片厚度做了针对性的加强，相比同尺寸的普通民用合页，页片厚度提升了近30%，承受径向载荷的能力更强，即使门板上安装了小型观察窗、锁具等附加配件，合页也不会因为长期承重出现变形下垂。安装时不需要复杂的定位工装，只需要先把矩形页片固定在门框基准面上，再把斜切页片对准门板的安装位，穿入销轴就能完成铰接，后期如果需要拆卸门板，只需要从下方顶出销轴就能分离门板和门框，不用拧下所有安装螺丝，大幅提升设备后期维护的效率。

　　建模过程中对所有的安装孔位都做了装配干涉校验，沉头孔的锥度和常用沉头螺丝的锥度完全匹配，轴套和销轴的配合间隙控制在0.1mm以内，既保证转动顺畅，又不会出现页片晃动的旷量，页片的所有边缘都做了R0.5的圆角处理，没有尖锐的毛刺边，符合工业设备的安全设计要求。斜切页片的轮廓曲线经过多次优化，在保证结构强度的前提下尽可能缩小了页片的整体宽度，适合安装空间比较局促的窄边门框场景，不会因为合页尺寸过大影响门框的整体外观。
