多旋翼无人机搭载全景航拍相机装置

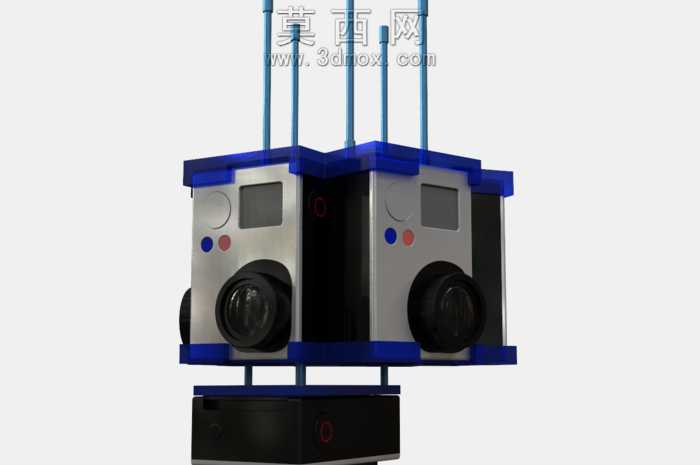

该三维模型为适配多旋翼无人机搭载的全景航拍相机装置，建模阶段采用Rhino软件完成全参数化结构搭建，首先对核心成像单元进行模块化拆分，将六组独立相机模组按照72度周向偏移量进行环形阵列排布，每台相机均采用GoPro Hero3同规格成像模组结构，其中一台相机镜头朝向垂直向下，其余五台沿水平周向均匀分布，确保单台相机160度超广角视场角可实现画面无缝衔接。模型对相机固定支架做了精细化结构还原，采用蓝色工程塑料材质的卡扣式固定结构，每台相机的金属机身外壳做了拉丝金属材质渲染，镜头部分采用高透光玻璃材质搭配黑色哑光镜筒，机身上的功能按键、状态指示灯均按照实物比例还原，顶部预留的天线安装位对应无线快传模块的信号发射结构，底部集成的供电与数据传输模块做了一体化黑色哑光壳体设计。建模过程中重点验证了多相机拼接的视场覆盖逻辑，通过结构限位确保每台相机的光轴夹角精准控制在72度，避免画面出现拼接盲区，同时对挂载结构做了轻量化设计，支架部分采用镂空减重结构，在保证结构强度的前提下降低整体挂载重量，适配多旋翼无人机的载重限制。渲染阶段针对不同部件做了材质区分：金属机身采用粗糙度0.2的拉丝不锈钢材质，固定支架采用粗糙度0.6的蓝色ABS工程塑料，镜头玻璃采用折射率1.5的高透材质并添加轻微镀膜反光效果，底部模块采用磨砂黑色PC材质，整体渲染效果还原了实物的工业质感。设计思路围绕360度全景航拍需求展开，通过六组相机同步采集影像，单张图像10MB的规格可保证拼接后输出360度水平、160度垂直视角的高清全景画面，无线快传模块可实现拍摄画面的实时回传，整体结构紧凑，安装便捷，可直接适配主流多旋翼航拍无人机的挂载接口，满足空中全景测绘、航拍素材采集等场景的使用需求。
