复古铁皮玩具机器人结构设计

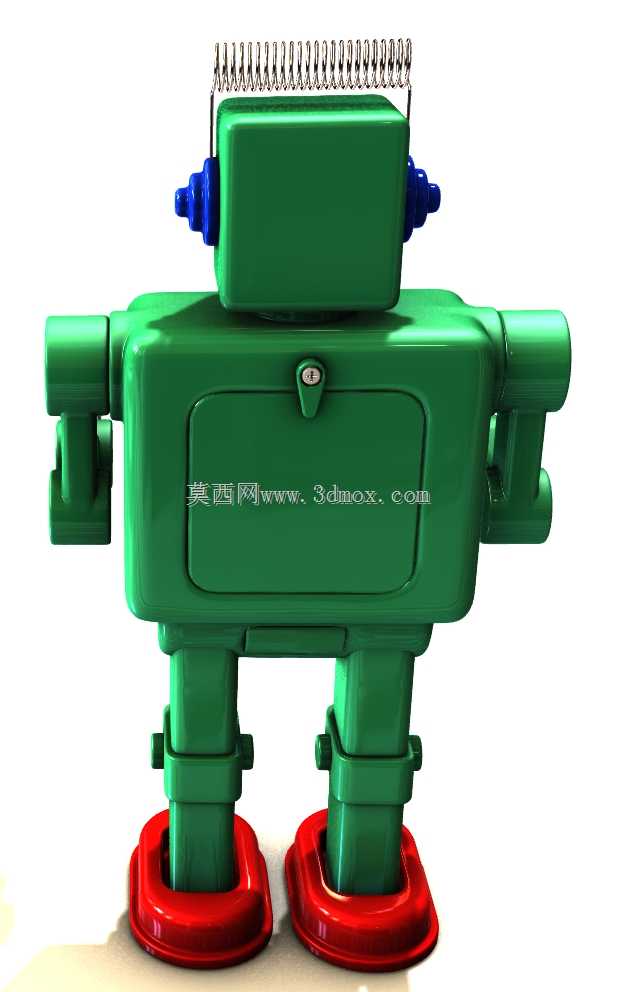

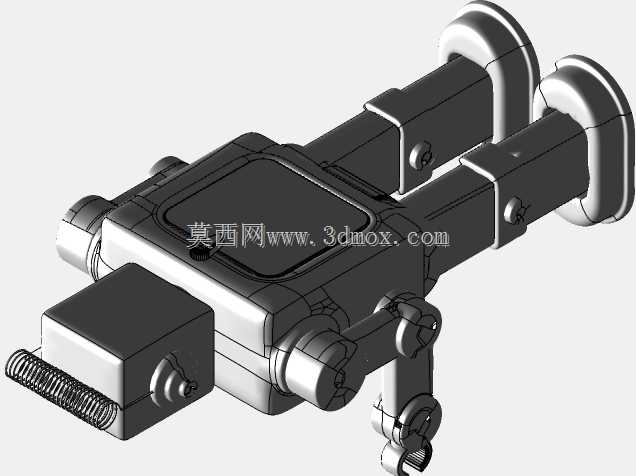

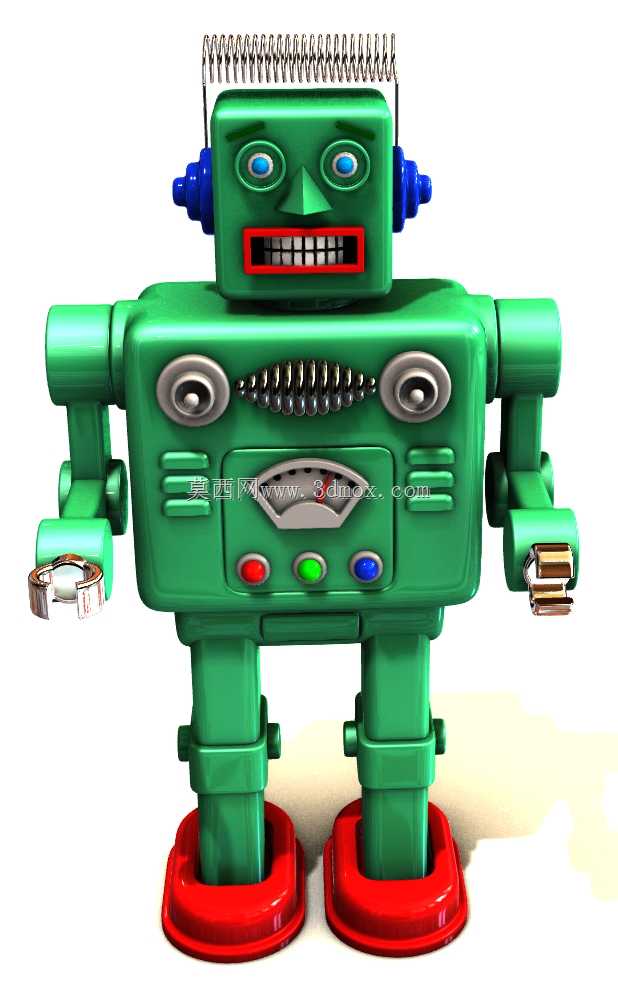

这款复古风格的玩具机器人，整体采用方正硬朗的块面化结构设计，主体躯干为一体化箱型壳体，壳体表面预留了功能按键、装饰仪表的安装沉台，无需额外增加支撑结构即可实现外观件的定位装配，降低小批量生产时的组装难度。头部与躯干采用隐藏式转轴连接，转轴内置阻尼结构，可实现头部小角度转动调整，既满足把玩时的互动需求，又能避免转动角度过大导致的结构脱落。头部顶端的弹簧天线采用独立嵌件安装结构，弹簧两端设置定位卡头，直接卡入头部壳体预留的安装孔内，无需额外粘接或紧固件固定，装配效率更高。手臂部分采用分段式铰接结构，大臂与躯干连接处设置旋转轴，可实现水平方向360度旋转，小臂与大臂之间设置限位铰接点，可实现前后方向90度摆动，手部的夹持结构预留了小型配件的安装卡槽，可搭配不同的小道具实现不同的展示效果。腿部为等径直筒结构，与躯干底部采用插接式定位，底部的红色底座为配重安装位，内置配重块降低整体重心，保证站立时的稳定性，避免轻微触碰就出现倾倒的问题。从应用场景来看，这类结构既可以作为复古玩具的量产结构参考，也可作为潮玩摆件的设计原型，在文创产品开发、怀旧主题展陈布置中都有对应的使用需求。设计过程中所有外观曲面均采用等壁厚处理，壳体壁厚控制在1.2-1.5mm区间，适配铁皮冲压或者塑料注塑的成型工艺，所有转角位置均设置R2-R3的圆角过渡，避免锐边带来的安全隐患，同时也能减少成型过程中的应力集中问题。各部件的连接位置均设置了0.2mm的装配间隙，兼顾成型公差带来的装配偏差，不需要二次修模就能满足组装要求。胸部的装饰仪表、彩色按键均采用独立分件设计，可通过卡扣结构直接固定在躯干壳体的预留孔位，不同配色的分件可以灵活替换，满足不同配色版本的生产需求，不需要重新开制主体壳体模具，能有效降低多SKU生产时的模具成本。耳部的蓝色结构件采用对称设计，左右件可通用，进一步减少零部件种类，降低生产过程中的物料管理难度。
