内燃机活塞总成三维结构设计模型

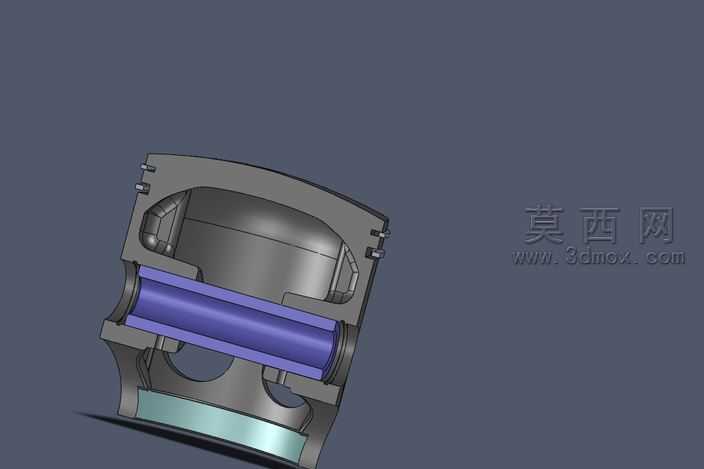

本模型为内燃机核心部件活塞总成的三维设计成果，建模过程严格遵循内燃机活塞的实际工程尺寸规范，采用参数化建模方式完成各特征构建。首先通过草图绘制活塞的外轮廓截面，精准定义活塞裙部的型线弧度、顶部燃烧室的凹陷曲面以及环槽的分层布局，通过拉伸、旋转、切除等基础特征完成活塞基体的初步构建。针对活塞销座部位，采用加强筋过渡结构设计，在销孔位置添加了高精度的同轴度约束，确保活塞销装配后可实现顺畅的往复转动，同时在销孔内侧预留了合理的配合公差区间。活塞环槽区域按照气环、油环的不同功能需求设计了差异化的槽宽与槽深，油环槽位置额外设计了回油孔阵列特征，通过圆周阵列命令均匀排布回油通道，保证润滑油可顺利回流至曲轴箱。模型的材质渲染阶段，活塞本体采用铝合金材质的金属哑光质感，还原铸铝活塞的真实表面纹理，活塞销部位赋予合金钢的高亮金属材质，裙部的耐磨涂层区域设置了偏灰蓝的特殊材质效果，不同部件的材质区分清晰，可直观分辨各功能区域。结构设计上充分考虑活塞工作时的热膨胀特性，裙部设计为椭圆形截面，在冷态下预留热变形余量，避免工作时受热膨胀导致卡缸。整体模型装配关系完整，活塞与活塞销之间设置了合理的装配约束，无干涉错位问题，各细节特征均按照实际加工工艺要求设计，可直接用于教学演示、结构分析以及后续的工程图纸导出，能够直观展现活塞总成的内部构造与各部件的配合逻辑，为内燃机动力系统的学习与设计优化提供精准的三维参考。
