单缸摩托发动机散热缸头三维结构设计

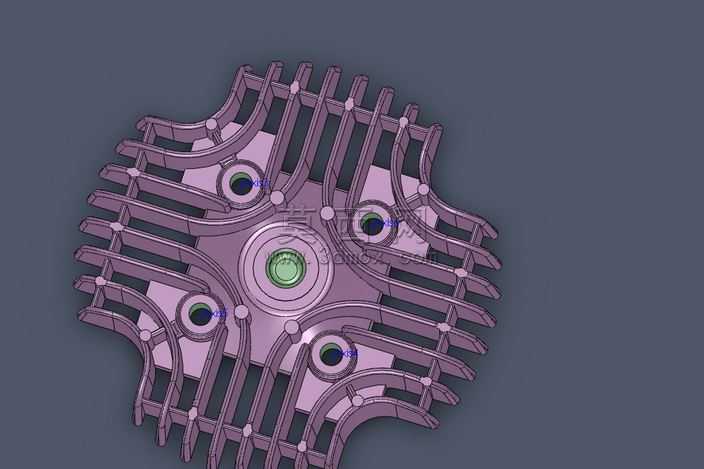

该作品为单缸摩托发动机缸头的三维参数化建模成果，建模阶段以发动机缸头的实际功能需求为核心逻辑，首先梳理缸头的核心功能分区：中心燃烧室安装位、四个气门安装孔位、外围散热鳍片组、安装定位凸台四大核心结构，采用自底向上的建模思路，先绘制中心基准面的燃烧室轮廓草图，通过拉伸凸台生成缸头基体，再以基体顶面为基准绘制气门孔的定位草图，严格按照四气门发动机的孔位夹角参数做拉伸切除，保证孔位的同轴度与角度公差符合实际装配要求。散热鳍片是该缸头的核心结构特征，建模时先绘制单片鳍片的轮廓曲线，考虑到风冷散热的气流导向需求，鳍片采用不等宽弧形轮廓，顺着缸头的圆形基体向外延伸，边缘做圆弧过渡处理避免应力集中，完成单片鳍片建模后，通过线性阵列结合随形变化的参数设置，让每一片鳍片都贴合缸头基体的曲面弧度，鳍片之间预留均匀的散热间隙，保证气流流经时可以带走更多热量，同时在鳍片组之间设置加强筋连接，提升鳍片的结构强度，避免发动机工作震动导致鳍片断裂。材质与渲染阶段，为还原真实发动机缸头的金属质感，主体材质选用铸铝合金材质，调整材质的粗糙度参数模拟铸铝件的亚光金属质感，在安装孔位的衬套位置添加合金钢材质，通过不同材质的粗糙度、反光度差异区分不同功能部件，渲染时采用柔和的侧上方打光，让光线在散热鳍片的间隙中形成自然的明暗层次，清晰展现鳍片的排布密度与结构细节，同时在中心燃烧室位置添加半透明的淡绿色材质，直观区分燃烧室与缸头基体的结构边界。结构设计上充分考虑风冷发动机的工作特性，缸头外围的鳍片覆盖面积最大化，同时在四个气门孔周围设置局部加厚的凸台结构，保证气门安装位置的结构强度，缸头边缘的安装孔位做沉头处理，符合实际螺栓装配的空间需求，整体建模过程严格遵循机械设计的公差要求，所有特征之间的衔接处都做圆角过渡处理，避免直角结构带来的应力集中问题，既还原了真实发动机缸头的功能结构，也通过三维建模的方式清晰展现了风冷缸头的散热设计逻辑。
