毫米级钻头收纳存放架三维结构设计

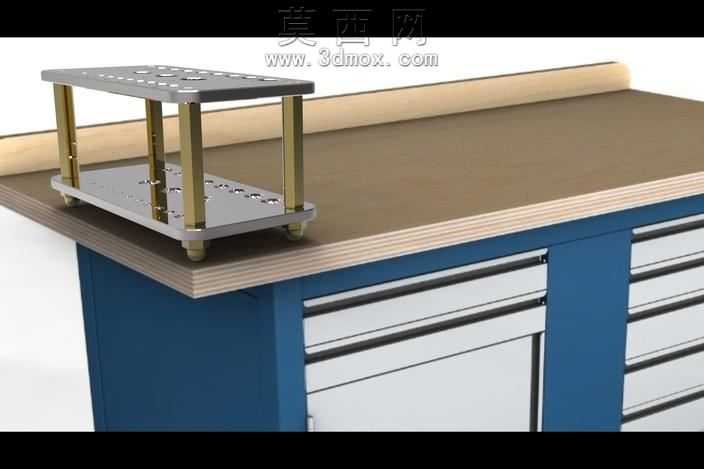

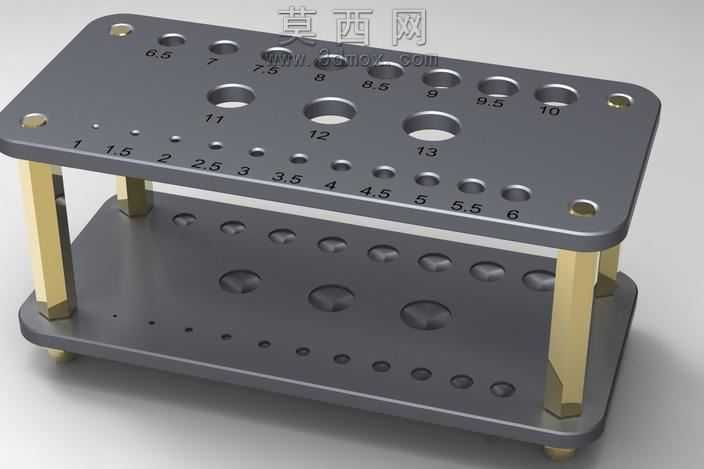

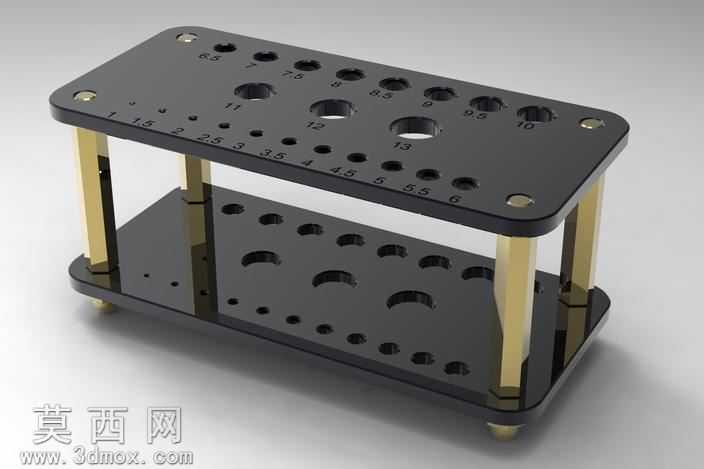

本模型为钻头专用收纳存放架，整体采用双层板式支撑结构设计，建模过程中以毫米为基础单位完成全尺寸参数定义，所有孔径参数严格对应常用公制钻头的直径规格，覆盖1mm至13mm区间的常规钻头尺寸，同时预留对应小孔径微型钻头的存放位，满足日常加工场景下不同规格钻头的分类存放需求。建模阶段首先完成上下两层承托板的轮廓绘制，上层板开设不同直径的贯通式插孔，插孔旁侧同步刻印对应直径的数字标识，便于使用者快速识别取放对应规格的钻头；下层板对应上层插孔的位置开设同轴的浅沉孔，用于承托钻头的柄部末端，避免钻头放置后出现歪斜、滑落的问题。上下两层板之间采用四根圆柱形支撑柱完成连接固定，支撑柱两端分别与上下板的边角安装位做定位配合，整体装配后结构稳定无松动，支撑柱采用金属质感的黄铜色材质赋予，上下承托板则采用哑光深灰色硬质金属材质，通过渲染调整材质的粗糙度与金属度参数，还原工业级工具架的真实质感。设计过程中充分考虑工具收纳的实用性，上层板的插孔排布遵循尺寸递增的规律有序排列，不同直径区间的插孔分区布局，既提升了整体视觉的规整度，也进一步降低了错放、错拿钻头的概率；边角处做圆弧过渡处理，避免尖锐边角造成使用划伤，同时在板件边角预留安装固定孔位，可根据使用需求将整个收纳架固定在工作台墙面或者台面上，拓展使用场景。整体模型结构简洁规整，无冗余的复杂结构，所有配合部位的尺寸公差经过合理预留，既满足3D打印快速成型的生产需求，也可直接用于机加工生产实体工装，能够有效解决加工场景下钻头零散存放、易丢失、查找不便的痛点，提升工位工具管理的规整性与作业效率。
