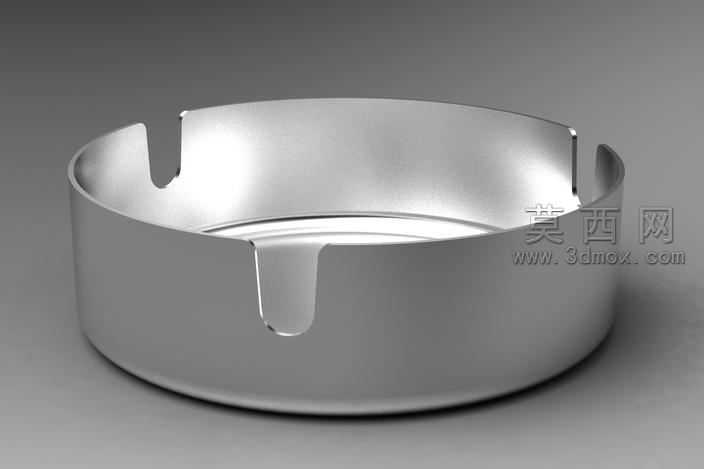

简约金属烟灰缸三维创意设计作品

做这个烟灰缸建模的时候，一开始没想着搞太复杂的造型，毕竟日常用的东西，顺手比花里胡哨重要。最开始画草图的时候，先定了整体的矮圆柱轮廓，壁厚特意留了1.2mm，太薄的话冲压的时候容易起皱，太厚又显得笨重，拿在手里压手不说，边缘的卡槽做出来也会显得很钝。三个烟槽的位置我反复调了好几次角度，一开始均匀120度分布，后来发现实际用的时候，靠自己身前的那个槽放烟最顺手，就把其中一个槽的位置往常用握持的方向偏了5度，槽口的弧度没做尖锐的直角，特意倒了R2的圆角，一来放烟的时候不会卡断细烟的烟纸，二来加工的时候不会有应力集中的开裂点，日常磕碰也不容易崩边。曲面处理的时候，底部和侧壁的过渡没做生硬的直角，用了G2连续的圆角顺过去，渲染的时候金属材质的反光会顺着弧面自然流下来，不会在直角位置出现断痕，看起来质感更像一体冲压出来的成品，不会有拼接的廉价感。底部特意做了0.3mm的内凹圈，放在桌面上的时候不会因为底面完全贴合形成负压，拿起来的时候不会带起桌布，也能避免底部的锐边刮花桌面。材质调试的时候选了哑光拉丝不锈钢的材质，粗糙度调到0.15，反射强度压到0.6，不会像镜面那样沾一点灰就特别明显，日常用的时候有点小划痕也看不出来，光影打上去的时候，侧壁的反光会顺着圆柱面形成柔和的高光带，三个烟槽的位置因为有内凹的曲面，会自然形成小块的暗部，把结构的层次感衬出来，不用额外加装饰线就能看出结构细节。一开始还想在侧壁加防滑的滚花纹理，后来试了下渲染效果，滚花会积灰，日常清理的时候缝隙里的烟灰很难擦干净，就把这个设计去掉了，外壁做完全光滑的弧面，擦的时候拿抹布一抹就干净，实用性强很多。整个模型没有多余的拆分件，就是一体的薄壁壳体结构，不管是做金属冲压还是3D打印打样，都不用考虑复杂的装配公差，导出STEP格式的时候也不会出现破面，拿到加工厂直接就能排料开模，槽口的位置特意留了0.1mm的脱模斜度，量产的时候不会卡模。
