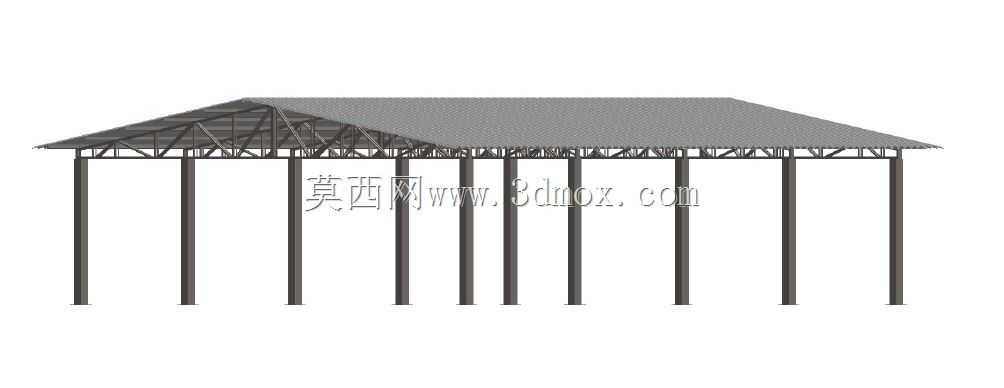

双坡式金属立柱支撑屋顶桁架结构

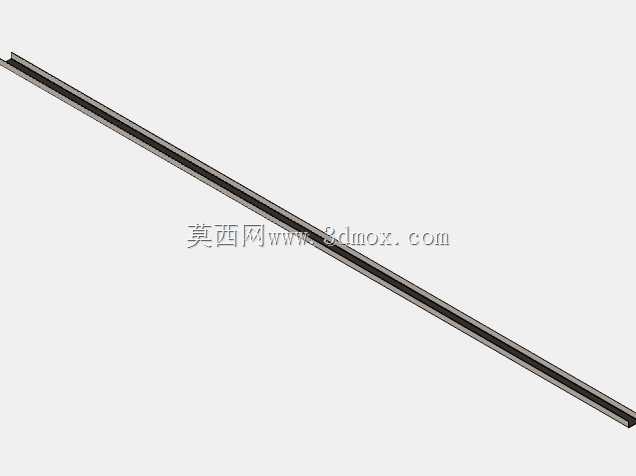

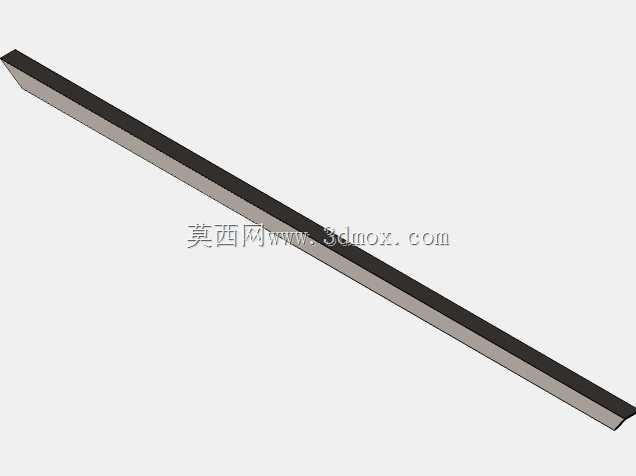

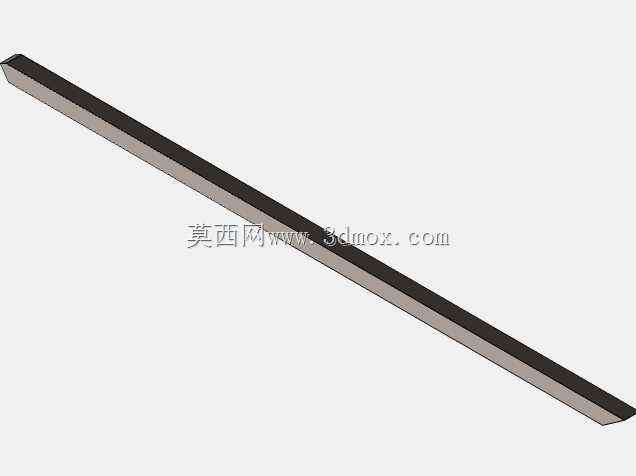

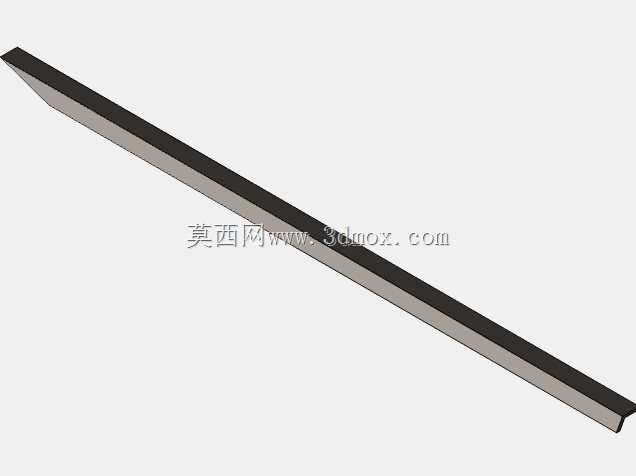

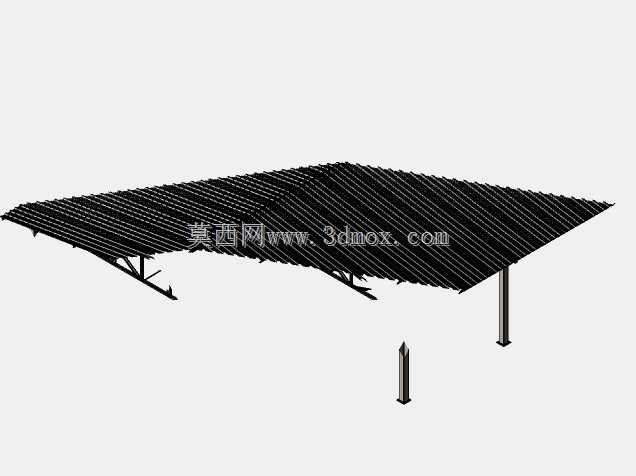

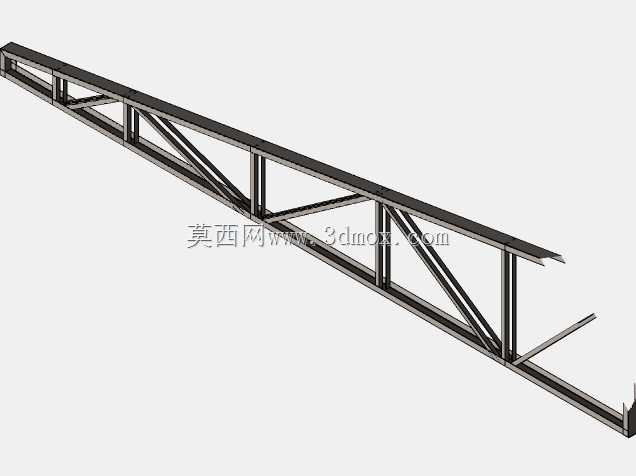

　　这类金属屋顶桁架结构常应用于厂区物料中转暂存区、户外设备防护遮棚、大型露天作业区的固定遮阳遮雨工位，也可作为小型仓储堆场的顶部围护支撑骨架，替代传统混凝土结构的屋面系统，大幅缩短现场施工周期，降低基础承载要求。从结构受力逻辑来看，整体采用双坡对称式屋面布局，坡面坡度适配常规区域的降水滑落需求，避免屋面积水造成的局部荷载超限，桁架杆件采用三角形稳定单元排布，上弦杆承接屋面覆盖材料的竖向荷载，下弦杆通过腹杆将荷载分散传递至每根竖向支撑立柱，立柱底部通过预埋地脚板与混凝土地面锚固，单根立柱的受力沿轴向传递，尽可能减少侧向弯矩对柱脚的破坏。

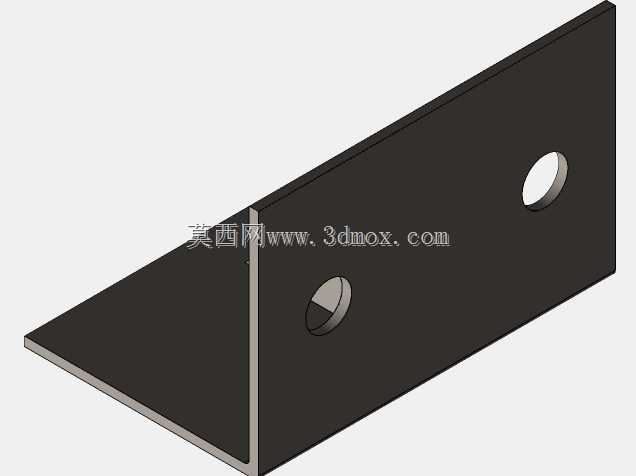

　　设计阶段首先要明确安装场地的边界尺寸，确定整体棚架的跨度与总长度，立柱的排布间距需要结合屋面荷载、当地常年最大风压与雪压数值计算，避免单跨桁架挠度过大造成屋面变形，通常立柱间距控制在合理区间时，桁架腹杆采用小截面型材即可满足受力要求，兼顾材料成本与结构稳定性。桁架的节点连接采用相贯焊接或者节点板螺栓连接的形式，相贯焊接适合工厂预制后整体运输的小跨度棚架，现场安装仅需完成立柱与桁架的对接固定；节点板螺栓连接的形式则适合跨度较大、无法整体运输的场景，所有杆件可拆分运输至现场后拼装，降低运输过程中的超限风险。

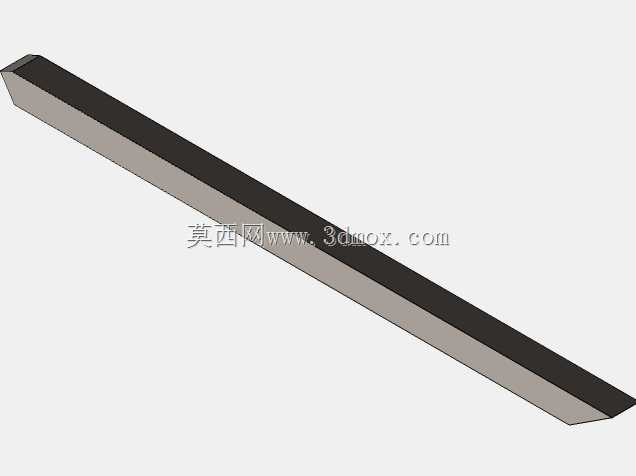

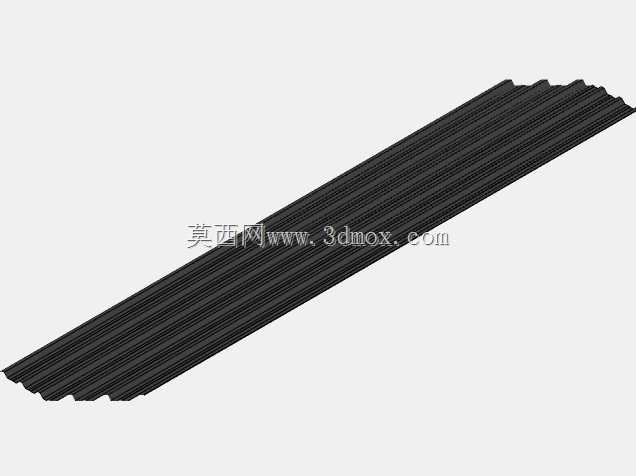

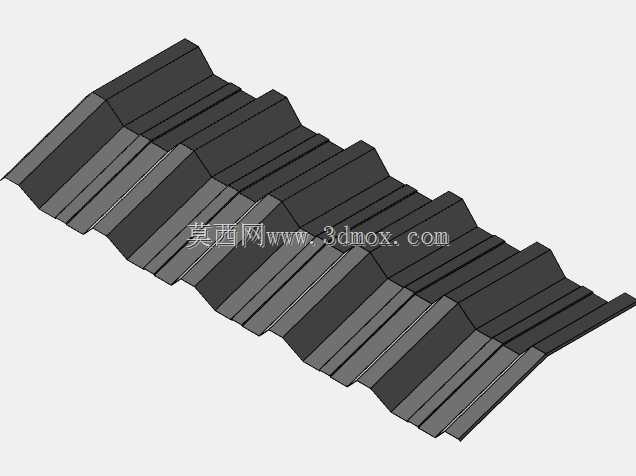

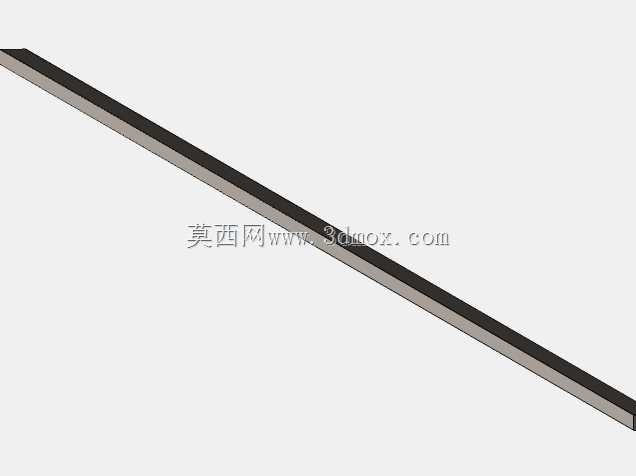

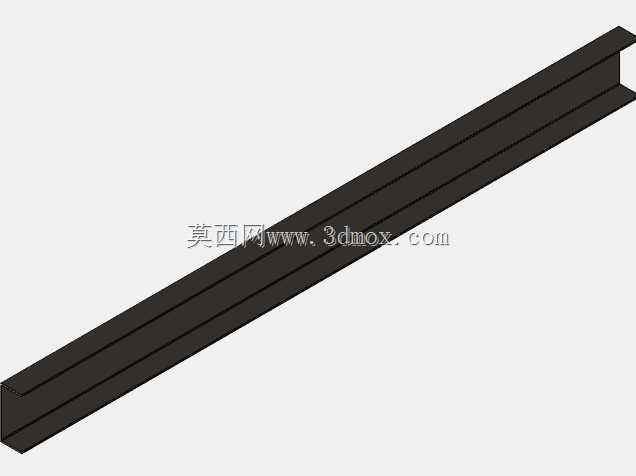

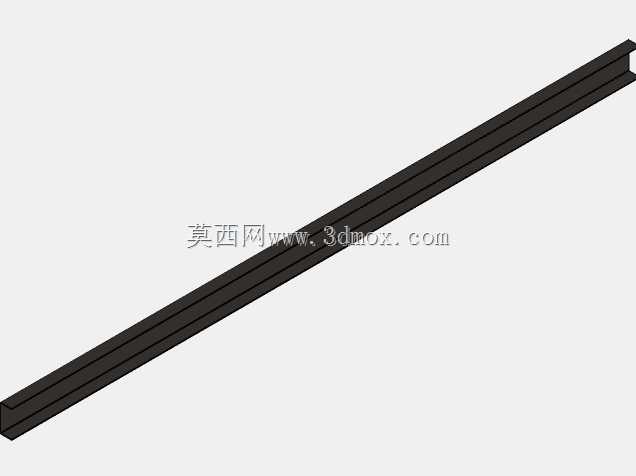

　　竖向立柱采用等截面矩形管或者圆管型材，柱身不额外设置横向联系梁时，需要校核柱体长细比，避免在侧向风荷载作用下出现失稳晃动，若棚架总长度较长，可在间隔数根立柱的位置设置柱间交叉支撑，提升整体结构的纵向抗侧移能力。屋面覆盖材料可搭配彩钢压型板、阳光板或者金属夹心板，不同材料的自重差异会直接影响桁架杆件的截面选型，设计时需要预留一定的荷载余量，应对后期屋面检修、临时积灰等附加荷载。

　　安装边界方面，柱脚的预埋螺栓定位需要与桁架立柱的底板孔位完全匹配，基础混凝土的强度等级要满足立柱竖向荷载的承压要求，棚架整体的边缘要超出下方作业区域一定距离，避免雨天雨水飘入作业区，双坡屋面的屋脊位置要做好防水密封处理，桁架杆件的所有焊接节点都要做防腐涂装，适配户外露天使用的抗锈蚀要求，若应用于沿海高盐雾区域，还需要提升防腐涂层的等级，延长结构整体的使用寿命。这类桁架结构在实际使用中不需要额外设置内部支撑柱，可保证棚下区域的空间完全连通，方便大型设备进出、物料的周转堆放，相比传统的钢筋混凝土屋面，后期如果需要调整场地布局，还可以对钢结构棚架进行拆卸移位，材料的回收利用率更高。
