工业设备用塑料桥式U型安装手柄

　　在工业设备的人机交互部件选型中，操作手柄是直接影响操作人员使用体验与设备操作安全性的关键零件，这类桥接结构的塑料手柄，常被应用在各类仪器仪表柜体、小型工业设备箱门、便携式检测装置的外侧，作为操作人员开合、搬移设备时的受力握持部件，相比金属材质的同结构手柄，工程塑料材质的自重更低，绝缘性能优异，在有低压电接触风险的设备场景中使用，能有效降低操作人员触电隐患，同时塑料表面的哑光质感不会像金属手柄那样在低温环境下出现冻手的触感，也不会在长期使用后出现锈蚀掉漆的问题，适配多数工业现场的复杂使用环境。

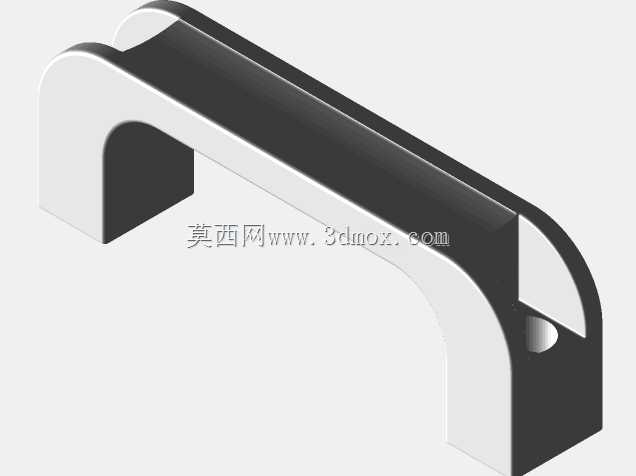

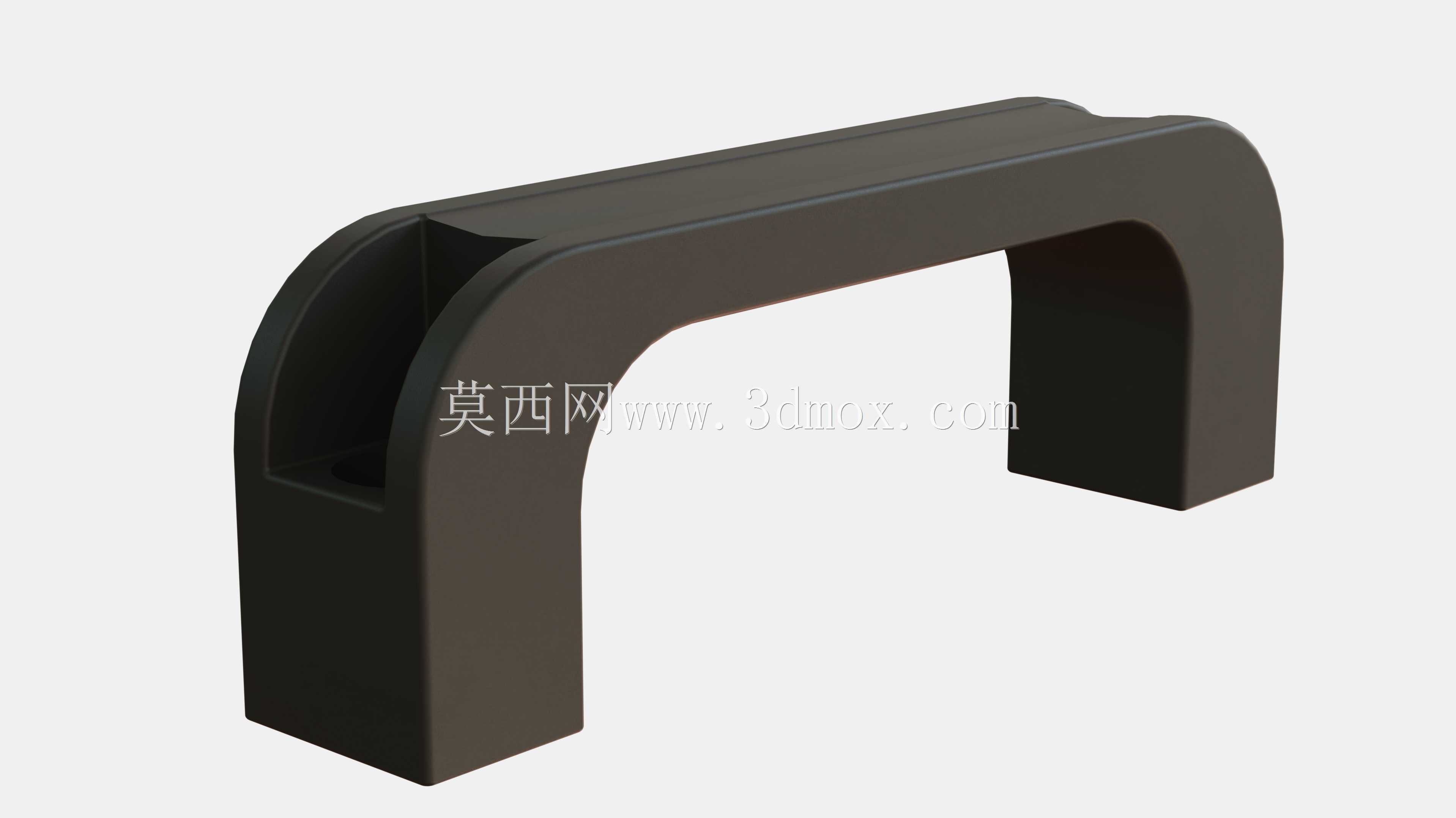

　　从结构设计的角度来看，这款手柄采用对称式U型桥接结构，整体外轮廓尺寸为宽度110毫米、厚度21毫米、高度37毫米，两个竖直的安装支脚为等厚实体结构，支脚内部预留M6规格的通孔安装位，安装时可直接从支脚外侧穿入M6螺栓，与设备预设的安装螺柱或者预埋螺母配合锁紧，也可以采用机械螺钉从设备内侧向外穿接固定，两种安装方式都能保证手柄与设备壳体的连接强度，安装完成后手柄的握持段与设备安装面之间预留了足够的手指握持空间，成年人四指可完全探入握持段下方，施力时不会出现手指被夹在手柄与设备壳体之间的问题。

　　设计过程中，握持段的截面做了圆弧过渡处理，没有尖锐的棱角结构，操作人员长时间握持施力时，不会因为棱边压迫手掌造成局部压痛，两个支脚与握持段的连接位置做了大圆角过渡，避免应力集中导致的连接处断裂问题，因为塑料件在长期受反复弯折力的作用下，直角过渡位置很容易出现应力发白甚至断裂的情况，大圆角的结构设计能有效分散握持时传递到连接处的应力，提升手柄的整体使用寿命。

　　从安装边界来看，两个安装支脚的外侧间距与握持段宽度保持一致，安装时只需要在设备安装面预留两个对应M6通孔的安装孔位，孔位中心距与手柄支脚的中心距匹配即可，不需要额外做沉台或者避让结构，因为支脚的安装端面为平面结构，可以完全贴合在设备的平整安装面上，不会出现安装间隙，21毫米的整体厚度不会过多突出设备表面，在设备搬运或者推移过程中，不会因为手柄突出过多造成磕碰，也能避免设备在狭窄空间内移动时手柄被外物勾挂的问题。

　　实际使用场景中，这类手柄除了应用在工业柜体、仪器设备上，也可以作为小型工具箱、检测仪器便携箱的握持部件，因为塑料材质的耐腐蚀性较好，在有轻度酸碱腐蚀的车间环境中，也不会像金属手柄那样出现腐蚀锈死的问题，日常维护只需要擦拭表面灰尘即可，不需要额外做防锈处理。设计时也考虑到了3D打印快速制作的可行性，整体结构没有倒扣或者需要支撑的复杂内腔，采用FDM工艺打印时只需要在底部添加少量支撑即可完成制作，打印完成后去除支撑就能直接使用，对于设备样机试制阶段的临时配件需求，可以快速打印替换，不需要开模制作，能有效缩短样机的制作周期。

　　结构受力层面，M6的安装孔位可以保证单个手柄承受不低于15公斤的垂直拉力，满足多数小型设备的搬移受力需求，两个支脚的实体结构在承受侧向推力时，也不会出现明显的形变，日常开合设备门体时的扳动力完全在结构的受力承受范围内，不会因为长期扳动出现支脚断裂的问题。握持段的顶面做了微弧处理，贴合手掌自然握持时的弧度，施力时手掌的受力分布更均匀，即使是戴劳保手套操作，也能稳定握持不会打滑。
