3.2寸SPI接口TFT液晶显示模块结构设计

项目分类:显示屏 发布时间:2024-12-15 ID:848237
  • 3.2寸SPI接口TFT液晶显示模块结构设计

  在嵌入式开发、小型工控终端、便携检测设备的硬件选型环节,显示模块的结构适配性往往决定了整机外壳的开模难度与内部走线空间,这款3.2寸SPI接口的TFT显示模块,在结构设计上充分考虑了小体积设备的集成需求,从引脚排布到板件厚度都做了针对性的工程优化。

  从实际应用场景来看,这类SPI接口的TFT屏常被用在手持数据采集器、小型工业参数显示终端、桌面级3D打印机操作面板、开源硬件开发项目的人机交互界面上,相比并行接口的同尺寸显示屏,它的引脚数量更少,能大幅减少主控板的IO口占用,对于引脚资源紧张的小型单片机控制系统来说,这种设计能有效降低主控选型的成本压力,不用为了凑够并行屏的接口数量选择更高规格的主控芯片。

  模块的核心显示区域采用3.2英寸的TFT液晶面板,分辨率为240×320,能满足常规参数显示、简易图形界面、字符提示的显示需求,驱动芯片采用ILI9341,这是行业内应用非常成熟的TFT驱动方案,软件驱动生态完善,工程师在做底层适配的时候不需要从零开始调试驱动时序,能大幅缩短项目的开发周期。模块的PCB板采用红色阻焊设计,板件边缘做了圆角处理,避免安装时尖锐边角划伤内部线束或者操作人员的手部,板体厚度控制在1.2mm,加上液晶层与背光层的总厚度不到6mm,对于内部空间局促的便携设备来说,这个厚度尺寸能给外壳设计留出更多余量,不用为了容纳显示模块刻意增加整机的厚度。

  在安装边界的设计上,模块的四个角预留了标准的安装孔位,孔位间距适配行业通用的3.2寸屏安装尺寸,工程师在做结构固定的时候,可以直接采用M2的铜柱或者螺丝进行固定,不需要额外做转接板来适配孔位,安装孔周围做了露铜处理,安装时可以通过铜柱实现模块与设备外壳的接地连接,提升模块的抗干扰能力,避免工业现场的电磁干扰导致屏幕显示花屏、闪屏的问题。模块的引脚采用直插排针设计,排针统一排布在板件的短边一侧,引脚间距为标准2.54mm,既可以直接插在面包板上做开发调试,也可以通过排线连接到主控板上,排针的长度做了优化,焊接后突出板件背面的长度为8mm,既能保证焊接的牢固度,也不会因为引脚过长导致模块安装后背面与其他元器件发生干涉。

  从功能特性的设计思路来看,模块将背光电路、电源滤波电容都集成在了PCB板上,不需要外部额外添加背光驱动电路,供电只需要接入3.3V电源即可正常工作,IO口电平也兼容3.3V标准,能直接和绝大多数单片机、嵌入式主控的IO口直连,不需要额外添加电平转换电路。模块的屏幕表面没有额外加装触摸层,属于纯显示输出的模块,对于不需要触摸交互、只需要做参数显示的场景来说,去掉触摸层能进一步降低模块的成本,同时也能减少屏幕的整体厚度,屏幕的可视角度做了优化,上下左右的可视角度都能达到120度以上,在设备安装位置不是正对操作人员视线的场景下,也能清晰看到屏幕上显示的内容。

  在结构细节处理上,模块的液晶面板与PCB板之间采用泡棉胶做缓冲密封,既能避免设备运输、使用过程中的震动导致液晶面板与PCB板之间发生相对位移损坏排线,也能阻挡环境中的灰尘从面板缝隙进入屏幕背光层,避免长期使用后屏幕出现进灰导致的显示斑点。屏幕的FPC排线采用压接方式固定在PCB板上,压接位置做了点胶加固,能承受常规组装过程中的拉扯力,不会因为组装时的轻微拉扯导致排线松脱接触不良。模块的整体外形尺寸控制在长95mm、宽55mm左右,这个尺寸刚好适配市面上绝大多数通用的3.2寸屏外壳开窗,工程师在做外壳设计的时候,只需要按照这个尺寸预留开窗位置,不需要单独定制特殊尺寸的面框,能减少外壳开模的调整成本。

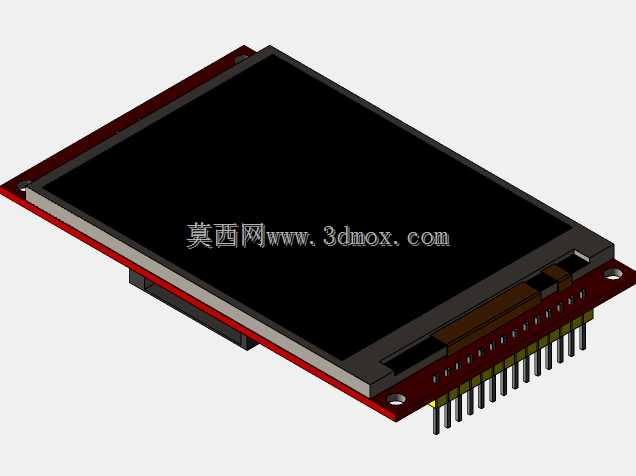

  对于做设备改型的工程师来说,这款模块的兼容性很强,只要设备内部预留出对应的安装空间,能引出SPI接口的四根通信线加上电源、背光控制线,就可以直接替换原有老旧的段码屏或者12864液晶显示屏,提升设备的显示效果,能显示更多的参数信息与图形内容,不需要对原有设备的主控电路做大规模的改动。在做三维建模的时候,模型准确还原了模块的排针长度、安装孔位置、板件厚度、屏幕黑边宽度等关键结构尺寸,导入装配体后可以直接做干涉检查,验证模块与外壳、主控板之间的安装间隙,不需要反复测量实物尺寸调整模型,能提升结构设计的效率,避免后期打样出现安装干涉的问题。
