P10规格960×960尺寸LED显示箱体结构

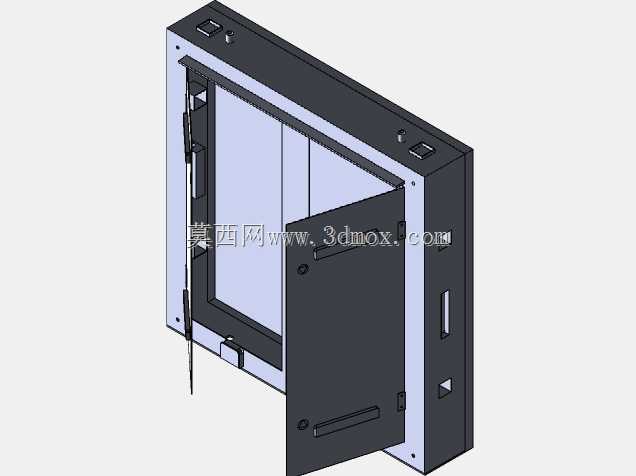

　　这款P10规格的LED显示单元箱体，核心服务于户外商用显示、场馆信息发布、交通诱导屏的模块化拼装场景，单块单元的960×960外形尺寸是行业内通用的标准拼接模数，不管是做整屏的横向扩展还是纵向加高，都能和同规格的标准箱体实现无缝对接，不需要额外做转接件适配。从结构设计的角度看，整个箱体采用前后开门的维护结构，前维护面板和后检修门都预留了足够的操作空间，现场维护时不需要把整屏从安装支架上拆下来，只需要打开对应位置的门板，就能直接更换灯板、电源或者接收卡，能大幅降低高空作业的维护难度和时间成本。

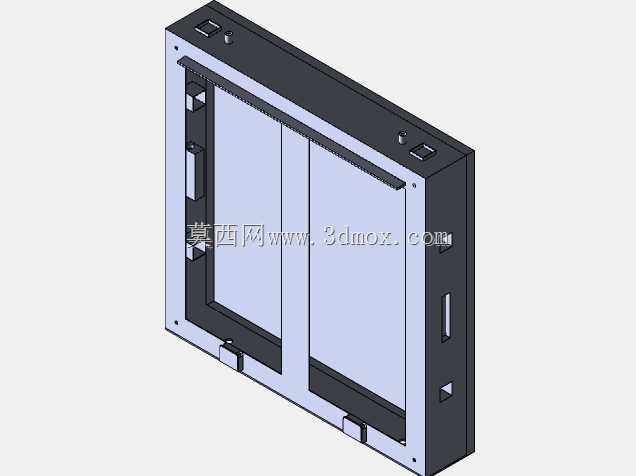

　　箱体的边框采用折弯成型的金属板材做主体框架，边角位置做了加强筋处理，在整屏拼装后多块箱体叠压的状态下，不会因为长期受力出现边框变形，能保证相邻屏体之间的拼接缝隙控制在0.5mm以内，避免显示画面出现错位黑边。箱体侧面预留了快装锁扣的安装位，和配套的安装支架对接时，只需要把箱体挂到支架的挂点上，扣紧锁扣就能完成固定，不需要在现场拧大量固定螺丝，能缩短整屏的安装工期。

　　考虑到户外使用的防护需求，箱体门板和框架的贴合位置都预留了密封胶条的安装槽，装配时嵌入发泡橡胶条，关门后胶条被均匀压缩，能达到IP65的防护等级，雨天的雨水不会渗入箱体内部损坏电子元件，同时箱体上下位置都设计了通风散热的格栅，格栅内部带防尘滤网，既保证内部电源、灯板工作时产生的热量能通过空气对流散出，又能阻挡户外的灰尘、蚊虫进入箱体内部堆积。

　　箱体内部预留了标准化的安装柱位，灯板、电源、接收卡的安装孔位都按照行业通用尺寸设计，不管是选用哪个品牌的配套电子元件，都能直接通过螺丝固定到对应的柱位上，不需要在现场重新打孔做适配。内部还设计了走线槽位，电源线和信号线可以分开布放在不同的槽位里，避免强弱电之间产生信号干扰，影响显示画面的稳定性。

　　从安装边界来看，单块箱体的厚度控制在常规户外屏的标准厚度范围内，背后预留的接线空间足够容纳航空插头的插拔，整屏拼装完成后，背后的维护通道只需要留600mm的宽度，就能满足检修人员的操作需求，不会因为箱体厚度过大额外占用建筑的预留空间。箱体顶部设计了吊装孔位，不管是落地安装、壁挂安装还是吊装，都能通过对应的连接件实现固定，适配不同的安装场景需求。

　　在结构强度设计上，整个箱体做了轻量化处理，在保证框架强度满足抗风载要求的前提下，尽可能减少板材的冗余厚度，单块箱体的重量控制在人工可搬运的范围内，现场安装时两名作业人员就能完成单块箱体的抬装对位，不需要调用大型吊装设备，能降低中小尺寸屏体的安装成本。门板的铰链采用耐磨的金属铰链，多次开合维护也不会出现松垮下垂的情况，锁具采用通用的三角锁，运维人员用通用钥匙就能打开，不需要配备大量不同的钥匙，提升现场运维的效率。
