900mm行程液压支撑缸结构设计

　　在工业设备的直线执行机构选型中，长行程液压支撑件的应用覆盖了相当多的场景，从工装夹具的柔性支撑、物流设备的举升限位，到自动化产线的阻尼缓冲、专用车辆的舱门撑持，这类细长型液压执行件的结构合理性直接决定了整套机构的运行稳定性。这款900mm行程的液压支撑缸，在设计阶段就优先考虑了细长杆类液压件的常见失效问题，针对大行程下的杆体挠度、端接铰接的受力载荷、动态运行的阻尼稳定性做了针对性的结构优化。

　　从实际应用场景来看，这类长行程液压支撑缸常被用在需要长距离直线撑持、同时对安装空间径向尺寸有严格限制的场合，比如大型设备的检修门支撑、自动化仓储的货位挡止机构、工程机械的覆盖件撑杆、工装夹具的辅助支撑单元，相比同行程的气缸，它的输出力更大，运行阻尼更稳定，不会出现低速爬行的问题，也不需要额外配置复杂的气源处理单元；相比短行程重载液压缸，它的径向尺寸更小，安装占用空间更紧凑，适合布置在设备的狭窄安装位里。

　　产品的功能特性上，这款支撑缸采用单杆单作用的结构逻辑，内部集成了阻尼油路，在伸出和回缩过程中可以实现平稳的速度控制，不会出现快速冲击的问题；两端采用球铰式连接结构，可以补偿安装过程中出现的小角度同轴度误差，避免杆体承受额外的径向弯矩，这一点对长行程缸来说尤为重要——很多长行程液压杆的早期泄漏、杆体弯曲问题，本质上都是安装时的同轴度偏差带来的附加载荷导致的，球铰端接的设计可以大幅降低这类安装误差带来的失效风险。缸体表面做了硬质氧化处理，活塞杆表面镀硬铬抛光，在常规工业环境下具备不错的耐磨和抗腐蚀能力，不需要额外做防护套也能满足多数车间的使用要求。

　　设计思路上，这款缸的结构没有采用复杂的多级伸缩结构，而是用单杆整长的设计来保证900mm行程下的整体刚性，虽然缩回长度比多级缸更长，但结构复杂度更低，密封件数量更少，后期维护的成本也更低，适合对缩回长度没有极致要求、但对可靠性要求更高的应用场景。内部密封采用了组合式密封结构，主密封用耐磨的填充聚四氟乙烯材质，副密封用丁腈橡胶的O型圈做静密封，既保证了动密封的低摩擦阻力，又能保证长期运行下的密封可靠性，不会因为频繁伸缩出现早期泄漏。油路的设计上做了薄壁节流的结构，可以在不额外加装节流阀的情况下实现平稳的运行速度，简化了外接液压回路的配置。

　　外形尺寸与安装边界方面，这款缸的总行程为900mm，缩回状态下的总长度可以满足多数侧开式舱门、翻转工装的安装空间要求，两端铰接孔的尺寸采用了行业通用的安装规格，可以直接替换市面上同规格的气弹簧、液压支撑杆，不需要对原有安装位做额外的改造。缸筒的外径控制在较小的尺寸范围内，在保证缸筒壁厚满足额定工作压力要求的前提下，尽可能压缩了径向尺寸，适合布置在设备的侧板、门框等狭窄位置。需要注意的是，因为行程较长，安装时要尽量保证两端铰接点的连线在缸体伸缩的全行程内保持直线，最大允许的偏角不要超过球铰的补偿范围，避免活塞杆长期承受径向力导致导向套过早磨损。另外在选型匹配时，要根据实际撑持的负载重量、翻转力矩来确认缸的额定输出力，不要在超出额定载荷的工况下使用，避免出现杆体弯曲、密封失效的问题。

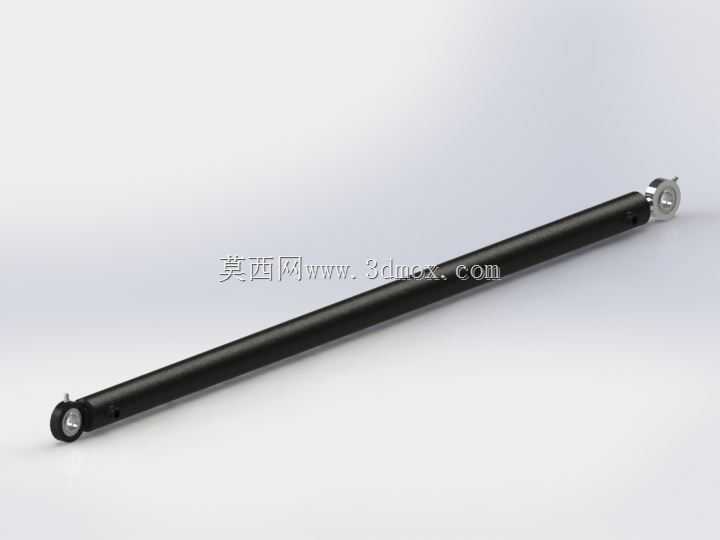

　　从三维建模的角度来看，这款模型完整还原了缸体、活塞杆、两端球铰、导向套、密封位的全部结构细节，所有配合尺寸都按照实际加工公差做了预留，可以直接用来做设备的装配干涉检查、运动仿真模拟，也可以作为衍生设计的基础模型，根据实际使用需求调整安装孔尺寸、缸径参数、行程长度，快速适配不同的设备设计需求。在做整机装配时，可以直接将模型导入装配环境，通过两端的铰接点做配合约束，模拟全行程伸缩过程中的干涉情况，提前排查安装位是否存在结构冲突，避免实际加工装配时出现尺寸不匹配的问题。
